デスケーリングノズルの詰まりの直し方:3つの警告サインと15分間のクイッククリーニングガイド

現代の熱圧延工場では、予期せぬダウンタイムの1分1分につき数千ドルの費用がかかります。鉄骨に表面の欠陥が出たり、システムの圧力アラームが点滅し始めたりすると、原因はしばしばラインの最小の部品、詰まったデスケールノズルです。これらの初期兆候を無視すると、単にコイルが拒否されるだけでなく、高圧ポンプや配管に壊滅的な損傷を引き起こす可能性があります。この包括的なガイドでは、デスケールノズル詰まりの早期警告サインのトップ3を分解し、15分間のフェイルセーフ清掃プロトコルを提供し、生産を安全かつ効率的に再稼働させるためのサポートを提供します。

目次

1. 【ノズル詰まりのスケーリング除去の理解:基本】(#1-ノズル詰まりの理解)
2. コアコンセプト簡略化
3. 詰まったノズルの3つの警告サイン
4. 【ステップバイステップガイド:15分間の安全な清掃プロトコル】(#4-step-by-step-guide-the-15-minute-safe-cleaning-protocol)
5. 【専門家のヒントと避けるべき一般的な落とし穴】(#5-expert-tips--よくある落とし穴)
6. 【結論と最終思考】(#6-結論--最終-思考)
7. 簡単な概要
8. よくある質問(FAQ)

1.デスケーリングノズル詰まりの理解:基本

鉄鋼業界の保守技術者や機器管理者にとって、デスケール処理は表面品質の悪さに対する最終的な防御手段です。鋼板を加熱すると、表面に酸化鉄(スケール)の層が形成されます。高圧の水噴射でこのスケールを吹き飛ばしてからローラーを巻きます。

しかし、製粉所の環境は非常に過酷です。高度なろ過システムがあっても、微細な破片やパイプスケール、劣化したOリングの破片が高圧水道管に侵入することがあります。ノズルが詰まると、衝撃力が低下し、噴霧パターンが歪み、ノズル間の保護の重なりが失われます。

詰まりを早期に発見することは、15分のメンテナンス介入が済むか、機器の故障や廃棄された資材でシフト全体が失われるかの違いとなります。産業メンテナンスの黄金律は、反応的ではなく積極的に行動することです。

2.コアコンセプトの簡略化

トラブルシューティングに入る前に、物理的な仕組みを理解することが重要です。専門用語を分かりやすく説明しましょう。

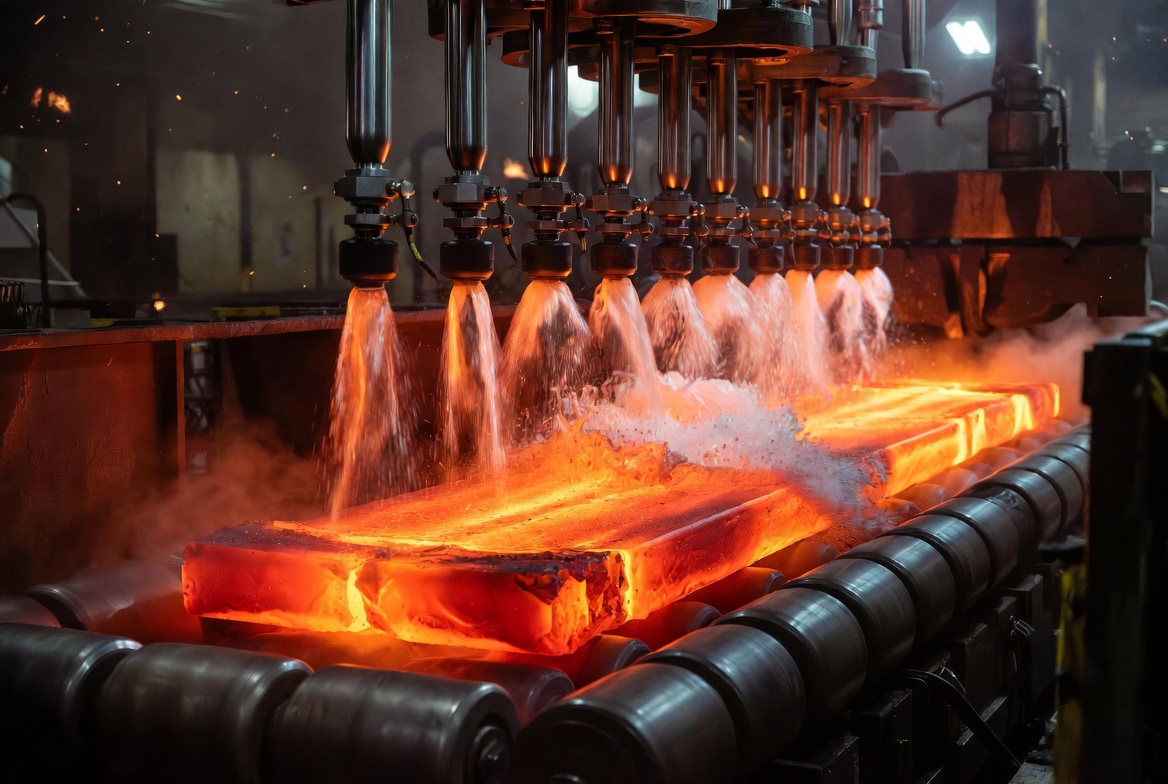

• デスケーリングヘッダー: 巨大な農業用スプリンクラーバーを想像してください。ただし、作物に水をやる代わりに、標準的な自動車タイヤの100倍以上の圧力で動作します。それは鋼板の上に広がり、精密なノズルが並んでいる。
• 衝撃力: これは水が鋼の表面に与える実際の「パンチ」です。高圧洗浄機で壁の頑固な塗装を剥がすようなものだと考えてください。ノズルが部分的に詰まっているとエネルギーが消え、錆は鋼に残ります。
• 油圧ショック(ウォーターハンマー): 高速で流れる水が詰まりや急閉バルブのため急に止まったり方向を変えられたりすると、巨大な衝撃波が発生します。まるで誰かがパイプをハンマーで叩く音のようです。

コアコンセプト比較表

3.詰まったノズルの3つの警告サイン

騒がしく高温の環境でのトラブルシューティングには、何を見、何を聞き、監視すべきかを正確に知る必要があります。ノズルに即時の対応が必要な3つの明確なサインをご紹介します。

3.1 警告標識1:鋼鉄の表面に「虎の縞模様」

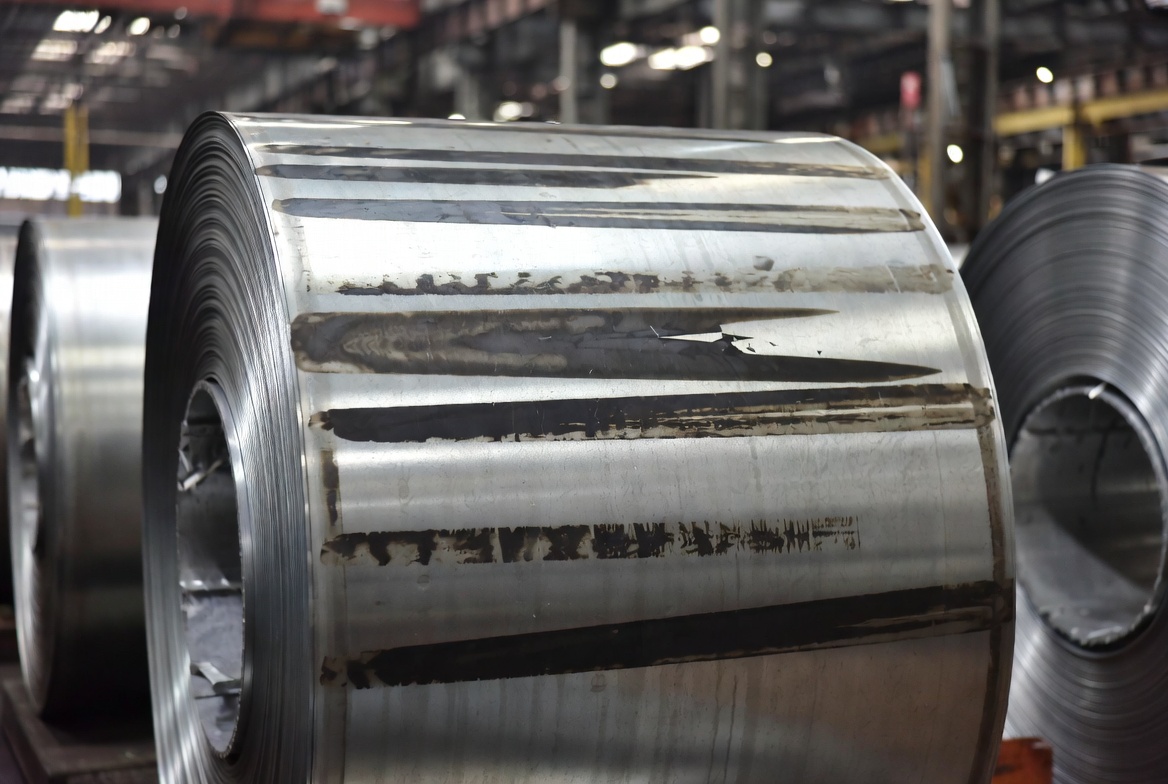

詰まったノズルの最も直接的かつ視覚的な兆候は、圧延鋼に「タイガーストライプス」と呼ばれる出現です。

何が原因ですか? デスケーリングノズルは特定の噴霧角度を持つよう設計されており、各水流が隣接するものとわずかに重なるように設計されています。これにより100%の補償が保証されます。ノズルが部分的または完全に詰まると、噴霧角度が狭まります。 汚れたシャワーヘッドで車を洗うようなもので、水がきちんと扇状に広がらず、汚れの筋が残ります。鋼板上では、重なりがないことで未取りの酸化鉄の縦縞が残り、それらを鋼に巻き込まれて恒久的な暗い縞が形成されます。

3.2 警告サイン2:説明のつかない気圧変動

SCADAシステムや局所圧力計が最良の診断ツールです。ヘッダーの圧力が急激に低下したり微小なピークが見られるなら、詰まりが発生している可能性が高いです。

その物理学の背景: 流れる庭のホースを指でつまむことを想像してみてください。水ポンプは同じ量の水を押し出そうとしていますが、出口経路が制限されています。これによりヘッダー内部の圧力が急上昇します。 逆に、破片が突然オリフィスを通り抜けたり、さらに悪いことに圧力の急増でノズル先端が割れて噴出した場合、圧力は急激に低下します。これらの不規則な圧力波に対してシステムを監視することは非常に重要です。

3.3 警告サイン3:異常振動と油圧騒音

パイプが「咳き込み」始めたら、深刻な問題が起きています。詰まったノズルはヘッダー内部の流体力学に影響を与えます。

ノズルから滑らかな層流が出る代わりに、制限された流れが激しい乱流を生み出します。これは高音のシューッという音やヘッダーアセンブリ内で激しいリズミカルな振動として現れます。この乱流を放置すると、壊滅的なウォーターハンマー効果を引き起こす可能性があります。衝撃波はセラミックやカーバイドのノズル内部を粉砕し、パイプシールを破裂させることがあります。

もしシステムにこの問題が起きていると疑われる場合は、インフラを油圧ショックから守るために、デスケールシステムのウォーターハンマーの解決方法(https://www.nozzle-intellect.com/blogDetail/how-to-solve-water-hammer-in-descaling-systems-protecting-your-nozzles-and-piping-from-hydraulic-shock/36.html)を学ぶことを強くお勧めします。

4.ステップバイステップガイド:15分間の安全な清掃プロトコル

詰まりが確認された場合はスピードが重要ですが、安全性が最優先です。高圧水注入によるけがは致命的です。高圧システムの保守に関しては、常に鉄鋼技術協会(AIST)が定めるガイドラインに従ってください。

クリーニングツール仕様と選択表

始める前に、適切な道具を持っていることを確認してください。間違った材料を使用すると、ノズル内部の形状が永久に破壊されます。

ステップ1:ロックアウト/タグアウト(LOTO)と減圧

まだ圧力がかかっているヘッダーのメンテナンスは絶対に試みないでください。

1. メインの高圧ポンプを停止する。
2. ヘッダーに供給するアイソレーションバルブを閉じる。
3. エア/ドレインバルブを開けて、残留油圧をすべて解放します。
4. 機器に近づく前に圧力計が正確に0バール(0 PSI)を示しているか確認してください。

ステップ2:セーフプロービング(黄金律)

ノズルキャップを外し、ノズルの先端を取り出します。 重大な警告: ノズルの穴を突き破るために硬い鋼線やドライバーで突き刺してはいけません。内側の溝にわずかな傷がついても、噴霧パターンが永久に変わって衝撃力を失ってしまいます。

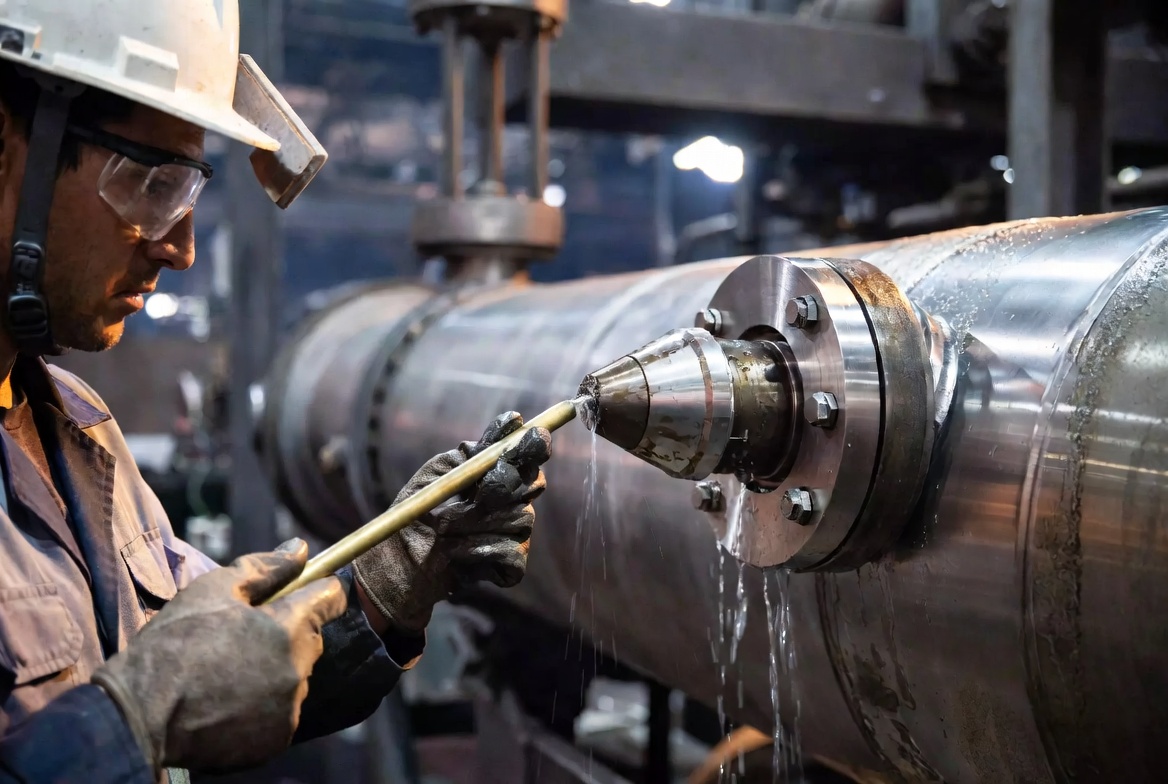

高級材料を扱う際には、タングステンカーバイド鋼と硬化鋼の違いを理解することが非常に重要です。タングステンカーバイドは非常に耐摩耗性がありますが、硬化鋼工具で激しくこじ開けると欠けることがあります。必ず真鍮またはプラスチックのプローブを使って、ゴミを後ろ(出口口から入口に向かって)優しく押し出してください。

ステップ3:システムのバックフラッシュ

ノズルの清掃は作業の半分に過ぎません。ヘッダーをクリアしないと、すぐにノズルが詰まってしまいます。

1. 清掃したノズルはヘッダーから外す。
2. 低圧パージポンプを作動させる(または主弁を一時的に開ける)。
3. 大量の水でヘッダーを30〜60秒間流し、パイプ内に残ったスケールやゴミを洗い流します。
4. ノズルを再装着し、Oリングが正しく装着されていることを確認します。

5.専門家のアドバイスと避けるべき一般的な落とし穴

数十年にわたる現場経験とメンテナンスフォーラムでのよくあるトラブルシューティングスレッドを踏まえ、エンジニアがスケール除去システムに取り組む際によく犯しがちな落とし穴をご紹介します。

• 落とし穴1:着用を詰まりと勘違いすること。 エンジニアはしばしばノズルを繰り返し掃除しますが、虎の縞模様は残っています。なぜでしょうか?ノズルが詰まっていないからです。すり減ってる。高圧の水は時間とともにオリフィスを侵食し、広げて衝撃力を低下させます。掃除しても効果がなければ、オリフィスの位置を測る必要があります。ノズル摩耗のレーザー測定(https://www.nozzle-intellect.com/blogDetail/how-laser-measurement-for-nozzle-wear-maximizes-steel-mill-roi/45.html)を実施することは、ノズルの寿命を正確に判断するために強く推奨される実践です。
• 落とし穴2:水質を無視する。 もしノズルを月に一度以上掃除しているなら、問題は上流にあります。ストレーナーバスケットや一次ろ過システムを確認してください。
• 落とし穴3:劣悪な代替品の使用。 ノズルが完全に詰まったり、掃除中に損傷した場合は、安価な代替品に交換しないでください。[鉄鋼業界向け高性能産業用ノズル]へのアップグレード(https://www.nozzle-intellect.com/application/high-performance-industrial-nozzles-for-steel-industry-descaling-cooling-solutions/14.html)により、内部フローの最適化が可能となり、詰まりやスケールの蓄積に強い特性が生まれます。

6.結論と最終的な感想

完璧なスケール除去プロセスを維持することは、巨大な圧力と過酷な汚染物質との絶え間ない戦いです。オペレーターに早期警告サイン(タイガーストライプ、圧力の急上昇、異常振動)を認識させる訓練をすることで、反応的な消火から積極的なメンテナンスへと移行できます。

7. 簡単なまとめ

常に覚えておいてください:正しい真鍮工具を使った15分間の安全な清掃手順は、何時間ものダウンタイムと何千ドルもの廃棄鋼材の節約になります。小さな詰まりが大きな頭痛に変わらないようにしましょう。

スケール除去システムで最大の課題は何ですか? 週ごとの工業メンテナンスのヒントや流体力学の深掘りをぜひご登録いただければ、コメント欄にご連絡いただくか、ニュースレターをご登録ください!

8. よくある質問(FAQ)

Q1: 「タイガーストライプス」とは一体何で、なぜ重要なのですか?

タイガーストライプは、詰まったデスケールノズルがスプレーオーバーラップを失うことで生じる、圧延鋼に縦方向の暗い筋が現れます。これらは永久に巻き込まれた酸化物スケールを表しており、これは下流処理で除去できず、しばしばコイルのリジェクションを引き起こす欠陥です。

Q2: 詰まったノズルをスチールワイヤーや針で掃除できますか?

絶対にダメです。 鋼(モース硬度6–7)はタングステンカーバイドやセラミックノズルの精密なオリフィスを永久に傷つけ、噴霧パターンを破壊します。必ず真鍮またはプラスチック製のプローブ(硬度3〜4以下)を使用して、ゴミを出口から入口まで後方に押し出してください。

Q3: 私の圧力計はゼロを示しています。ノズルを外しても安全ですか?

ゲージのゼロは静圧が消えたことを意味します。残留水力エネルギーや水ハンマー反射がまだ存在している可能性があります。必ず完全なロックアウト/タグアウト(LOTO)を完了してください:電源を隔離し、バルブを閉じ、エアド/ドレインを開け、ゼロを確認し、接近前に機器にタグを付けてください。

Q4: ノズルが詰まっているのか、単に摩耗しているのかはどうやって見分ければいいですか?

掃除で性能が回復するなら、それは詰まりです。掃除後もタイガーストライプが残る場合は、穴の直径を測ってください。高圧流による浸食により、時間とともにオリフィスが広がり、衝撃力が減少します。オリフィスの摩耗が設計仕様の110〜115%を超えた場合、ノズルを交換してください。

Q5: なぜ掃除直後にノズルがまた詰まるのですか?

症状を浄化したのではなく、原因を取り除くのです。破片はヘッダー内に残り、再起動時に再びノズルに入ります。再取り付け前には必ずノズルを外した状態で、低圧・高容量の水で30〜60秒間ヘッダーをバックフラッシュしてください。
