産業用施設用ホースリール選択ガイド

工業施設は効率的な流体取り扱いシステムに依存し、生産性、安全性、運用の卓越性を維持しています。ホースリールは、製造工場、倉庫、食品加工施設、化学工場の空気、水、化学ホース、油圧ホースの整理に重要な役割を果たします。研究によると、管理が不十分なホースシステムは機器の寿命を最大40%も短縮し、つまずきや機器の損傷など重大な安全上の危険を生じさせることがあります。用途要件、圧力定格、ホース直径、環境条件に基づいて適切なホースリール構成を選択することは、施設の安全性、保守コスト、運用効率に直接影響します。

産業用ホースリールとは何ですか?

産業用ホースリールは、空気、水、油圧油、化学薬品、その他の工業用流体のホースを貯蔵、保護、供給するために設計された機械装置です。ホースリールは、格納機構を備えたフレームに取り付けられたドラムまたはスプールで構成されており、リトラクション機構はスプリング駆動、モーター駆動、または手回しクランク式のいずれかです。リールはホースを整理し、折りつれやもつれを防ぎ、環境損傷からホースを保護し、摩耗や紫外線曝露を最小限に抑えて使用寿命を延ばします。

圧縮空気分配、洗浄作業、化学物質移送、油圧システム、潤滑塗布、高圧洗浄用のホースリールを指定することができます。産業用リールは、過酷な環境、最大5000 PSIの高圧、-40°Fから300°Fの極端な温度に耐えられるため、重厚な鋼鉄またはステンレス鋼で作られています。

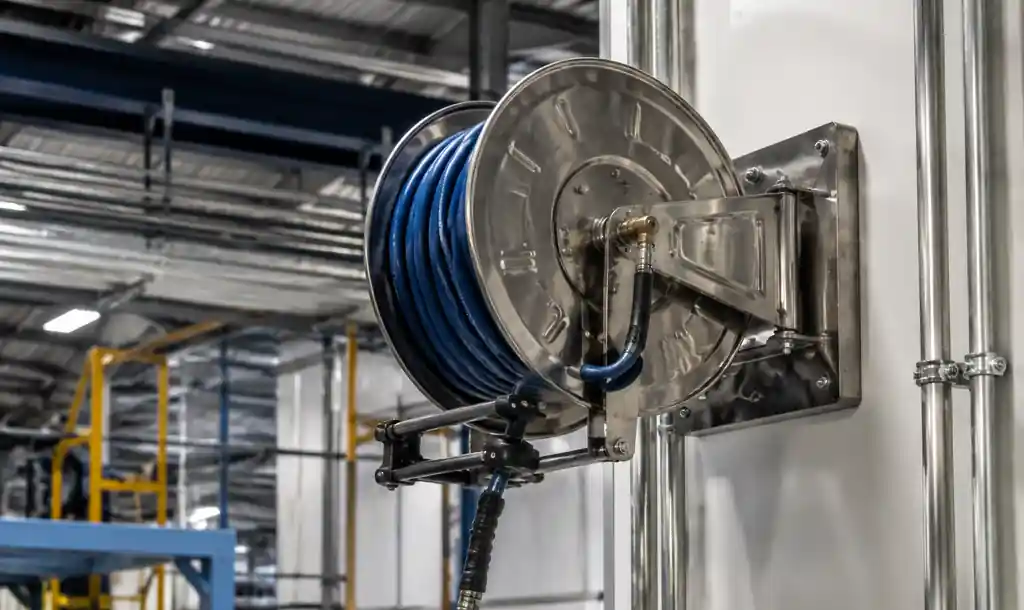

工場の壁に取り付けられた産業用ホースリールで、ホース収納が整備されています

ホースリールの種類は格納機構に応じたもの

スプリング駆動式引き込み式リール

スプリング駆動リールは、使用後にホースを自動的に引き込む定力のスプリング機構を使用します。このスプリングは、通常3フィートから8フィート/秒の速度で滑らかで制御された引き込みを提供します。この機構により手動巻き取りが不要になり、作業時間を短縮し、ホースの保管が安定します。スプリング駆動リールは、長さ100フィート、直径1/4インチから1インチのホースに対応しています。

ホースの頻繁な展開と引き戻しが必要な用途、例えば洗浄ステーション、圧縮空気工具、潤滑システムなどには、スプリング駆動リールを指定するべきです。自動引き込みは床の緩んだホースを除去し、引きずられたり不適切な巻物によるホースの損傷を軽減することで職場の安全性を向上させます。

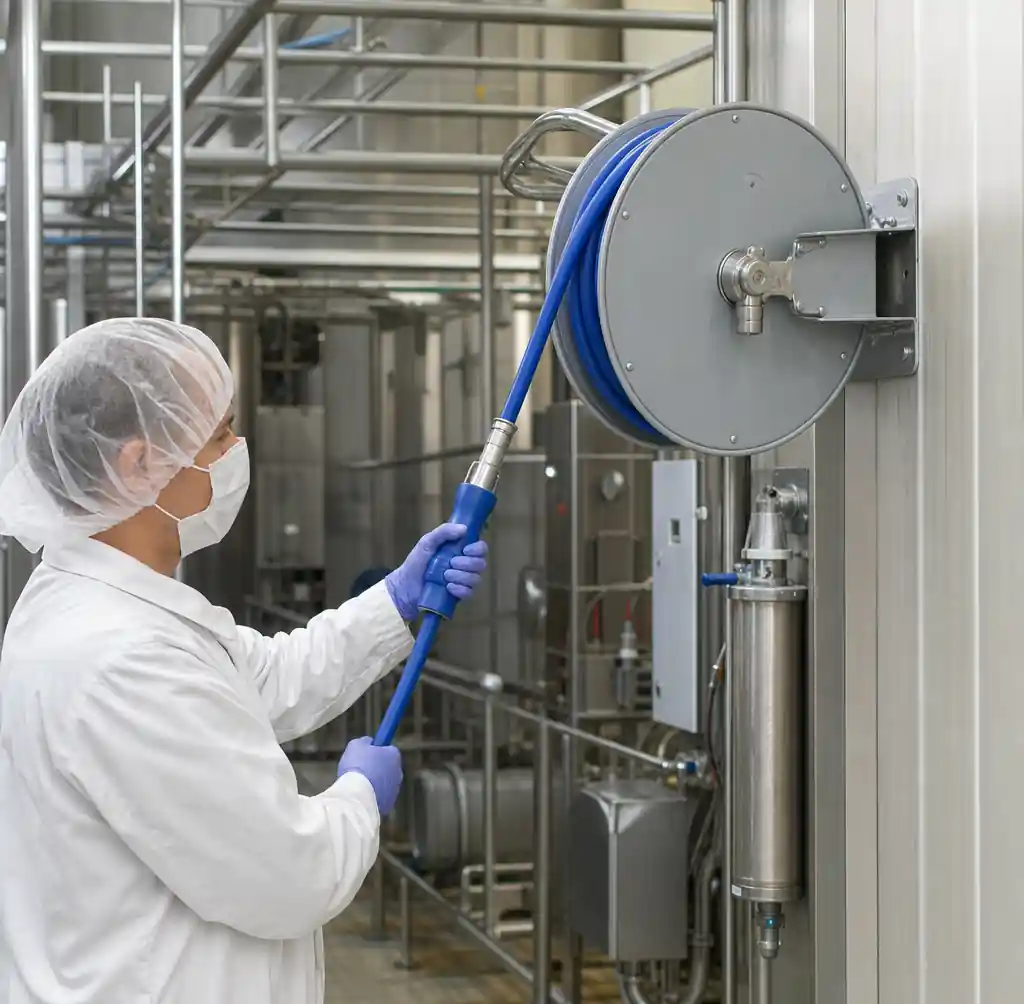

産業用洗浄用途で使用されるスプリング駆動の格納式ホースリール

モーター駆動パワー巻き戻しリール

モーター駆動リールは電動または空気圧モーターを搭載し、スプリングリールの容量を超える重くて長いホースを格納します。これらのリールは最大400フィートの長さ、最大直径2インチのホースを扱い、引き込み速度は電子的に制御され、負荷下でのスムーズな動作を実現します。モーター駆動システムはたるみの蓄積を防ぎ、引き戻し時に適切なホーステンションを維持します。

モーター駆動リールは、高圧洗浄(3000+ PSI)、化学物質輸送ライン、産業用機器の油圧システム、そしてホースの重量や長さでスプリングの格納が不可能な用途など、重作業用途向けに指定してください。これらのリールは通常、115V交流、230V交流、または80〜100 PSIの圧縮空気で動作します。

手動手回しリール

手動の手回しリールは、シンプルな機械式クランクハンドルを使ってホースの巻き上げと巻き戻しを行います。これらのリールは最も経済的な選択肢であり、ホースの展開速度を正確に制御できます。電源を不要で、可動部品が最小限の堅牢な構造で長期的な信頼性を確保しています。

ホースの展開頻度が低い用途、ホースが長時間伸びたままの静的設置、自動引き込みが不要な環境などで手回しリールを使用できます。一般的な用途には、季節的な灌漑システム、まれな化学物質移送作業、バックアップ洗浄システムなどがあります。

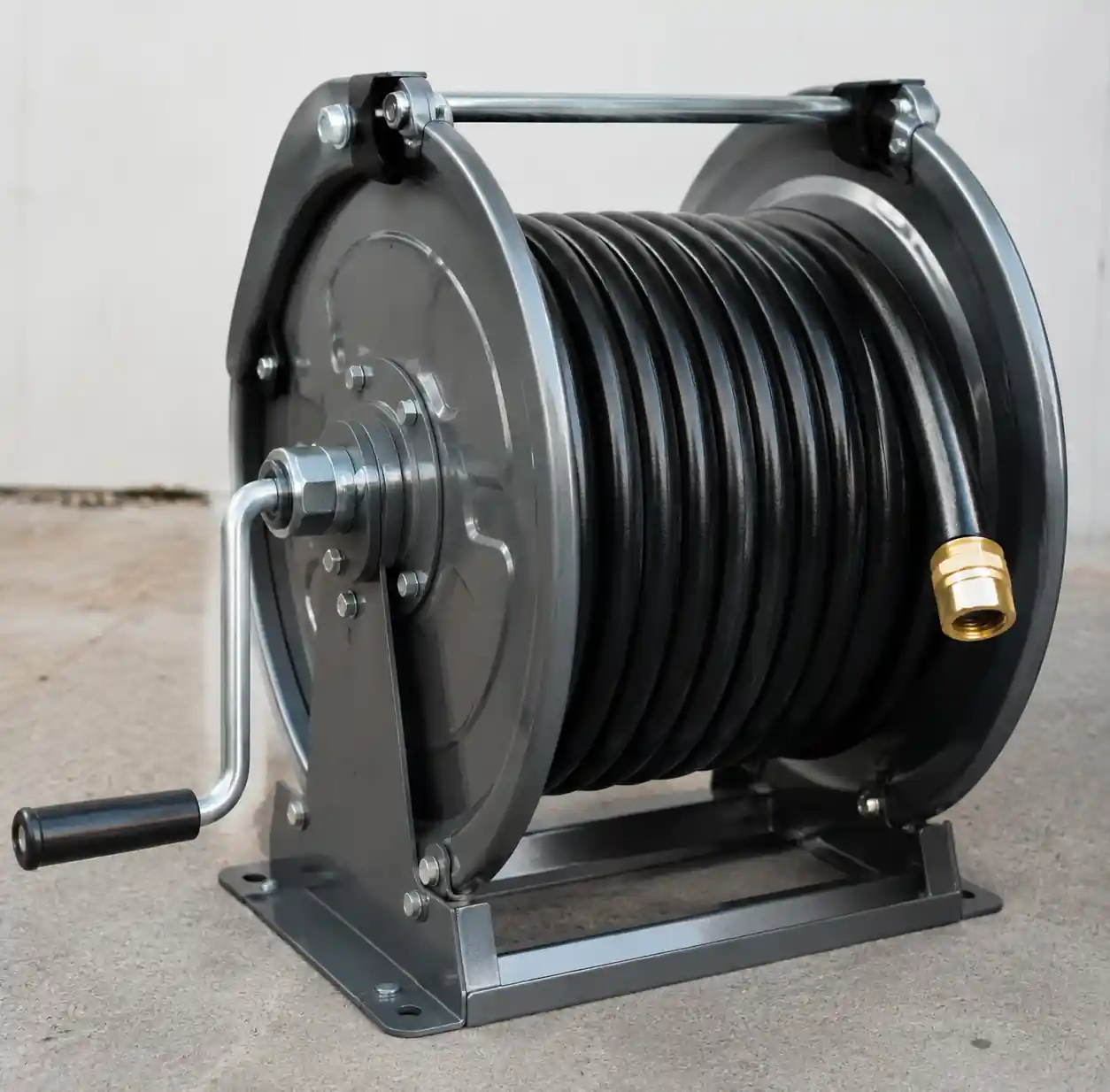

手動手クランク式産業用ホースリール(クランクハンドル機構付き)

取り付け配置によるホースリールの種類

壁掛け固定リール

壁掛けリールは壁や構造支持体に直接ボルトで固定され、恒久的で省スペースの設置を実現します。これらのリールは通常、水平方向に180°から270°回転し、オペレーターは単一の固定位置から複数の作業エリアにアクセスできます。壁掛け型は、定め作業ゾーンのある固定用途に最適です。

食品加工工場の洗浄ステーション、製造セル内の圧縮空気分配、固定設備の潤滑システム、タンクファームの化学物質輸送ポイント用の壁掛けリールを指定してください。取り付け高さは、ホースアクセスのためにリールを床面から4〜8フィートの高さに位置させるべきです。

天井取り付け吊りリール

天井取り付けリールは天井構造物から吊り下げられ、ホースが床から完全に離れ、作業スペースを最大限に活用します。これらのリールは通常、360°回転機能と調整可能なドロップ長を備え、広い作業エリアに対応しています。吊り下げ型の構成により、つまずきの危険を防ぎ、ホースを床の交通や機器の移動から守ります。

倉庫、自動車サービスベイ、航空機整備格納庫、床面積が限られている施設では天井取り付けリールを使うべきです。リールは、リール、ホース、作業荷重の合計重量(通常ホースサイズにより200〜600ポンド)を支えられる構造部材に取り付けられなければなりません。

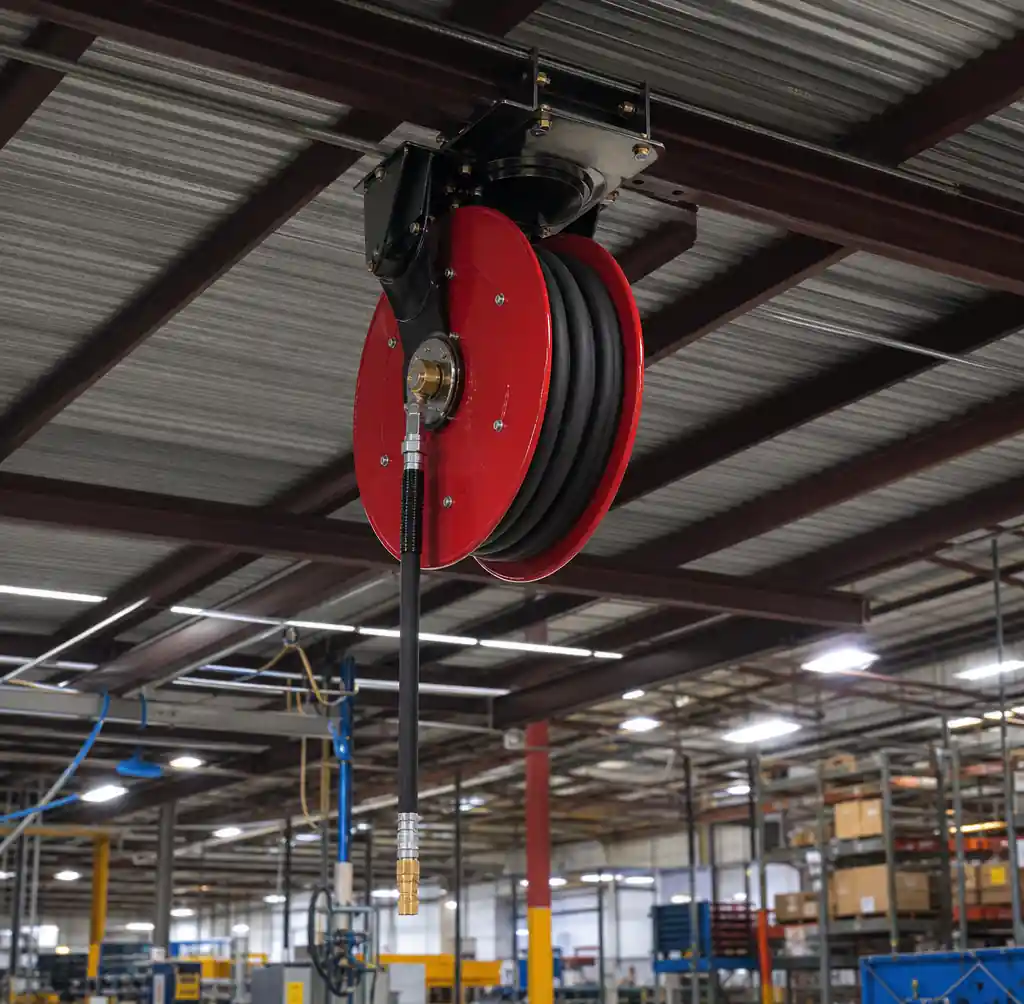

倉庫施設における天井取り付け型ホースリール設置

ポータブルカートマウントリール

ポータブルリールは車輪付きカートやトレーラーに取り付けられ、複数の場所でホースを展開する必要がある用途で機動性を提供します。これらのリールは、空気圧またはソリッドラバータイヤを備えた頑丈なフレームを持ち、アクセサリー用の収納区画も含まれることが多いです。カート設計により、1人のオペレーターが作業エリア間でホースシステム全体を運搬できます。

施設の保守作業、高圧洗浄サービス、農業における化学薬品散布、そして広範囲や複数の建物にまたがるホース展開が必要な用途向けに、ポータブルカートマウントリールを指定してください。カートリールには動作防止のためのロック機構が装備されていることを確認してください。

トラック/車両搭載リール

トラックマウントリールは、サービス車両、ユーティリティトラック、産業用サービス運用のための移動機器に取り付けられます。これらのリールは、車両の振動、衝撃荷重、天候にさらされるよう設計された強化された取り付けブラケットを備えています。多くのトラックマウントリールには、車両の電気システムや油圧システムから作動するパワー巻き戻し機能が搭載されています。

トラックマウントリールは、移動式高圧洗浄サービス、フィールドサービス車両、農業用散布機器、産業用メンテナンストラックなどに使用できます。取り付け位置はホースの展開に十分なクリアランスを提供しつつ、車両の安定性と重量配分を維持しなければなりません。

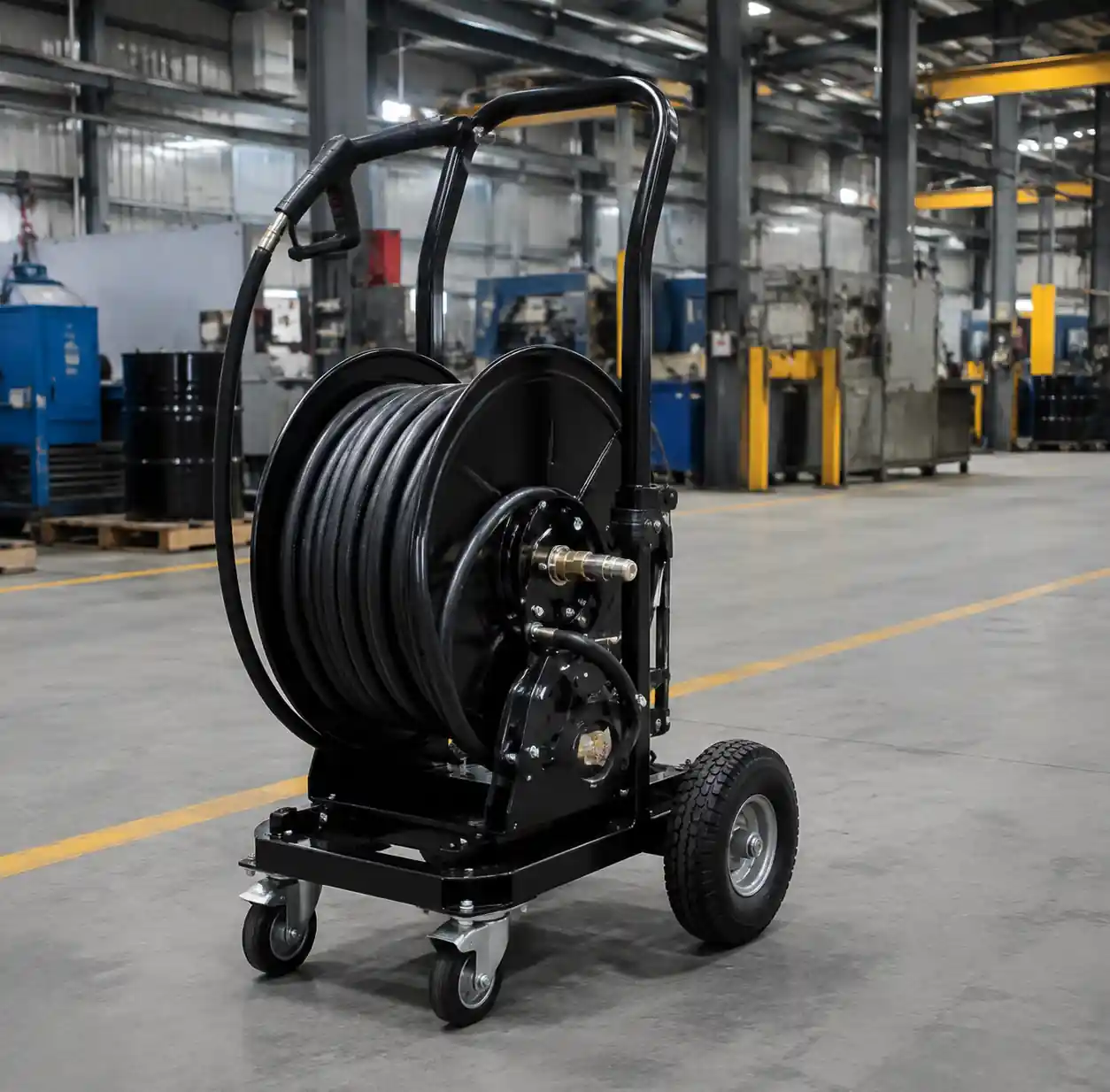

モバイル用途向けの携帯型カート搭載ホースリール

産業用ホースリールの重要選定基準

ホース直径と長さ 容量

リールの容量はホースの仕様に正確に合致しなければなりません。小さめのリールはホースの詰まりを引き起こし、大きすぎるリールはスペースの無駄とコスト増加を引き起こします。標準的な産業用リールは、ホースの直径1/4インチから2インチ、長さ25フィートから400フィートまで対応可能です。

圧力定格要件

リール圧力の定格は、適切な安全係数のもとでシステムの最大運転圧力を超えなければなりません。産業用リールは、低圧水処理で300 PSI、高圧油圧および高圧洗浄システムでは5000 PSIまで評価されています。

リール本体とスイベルジョイントの両方が圧力要件を満たしているか確認してください。スイベルジョイントは通常リミッター部品であり、継続的な圧力サイクル下でもシールの完全性を維持しなければなりません。3000〜4000 PSIで動作する高圧洗浄用途では、信頼性を確保するために5000 PSIの作業圧力対応リールを指定してください。

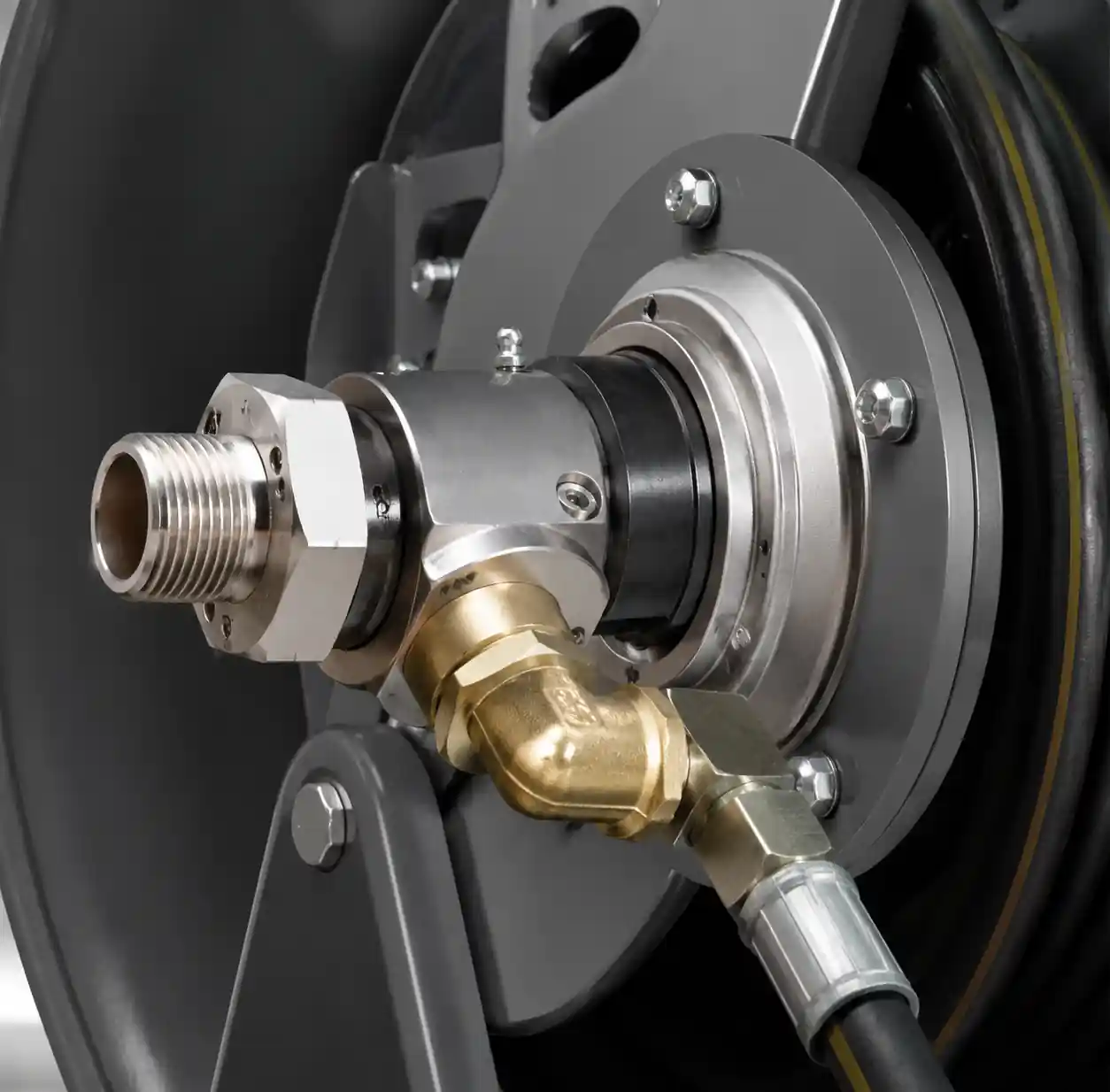

高圧ホースリールのスイベル継手および接続継手のクローズアップ

材料構造と耐腐食性

材料の選択は、作業環境や流体の適合性に依存します。パウダーコートやエポキシ仕上げの炭素鋼リールは、腐食の少ない一般的な工業環境に適しています。ステンレススチール製の304または316構造は、食品加工、医薬品、化学工場、沿岸施設、洗浄用途に必要です。

スイベルジョイント構成

スイベルジョイントはホースをリール入口に接続し、ホースの展開や引き戻し時に回転を可能にします。産業用スイベルジョイントは、漏れを防ぐために複数のOリングシールを持つ密閉されたボールベアリングまたはローラーベアリング設計を使用します。デュアルスイベル構成は供給ラインをねじることなく360°回転を可能にします。

化学および油圧用途向けに、少なくとも2段階のシール段階を持つスイベルジョイントを指定してください。食品グレードや医薬品用途には、FDA承認のシールが付いたステンレス製スイベルを使用してください。高圧用途(2000+ PSI)では、強化シールグランドを備えた硬化鋼スイベルが必要です。

用途特化ホースリールソリューション

食品加工と洗浄の応用

食品加工施設では、FDAの衛生基準を満たすステンレススチール製の304または316構造のリールが必要です。ウォッシュダウンリールは、最大180°Fまでの熱水、洗浄薬剤、そして頻繁な高圧使用(500〜1500 PSI)に耐えなければなりません。隙間のない滑らかな表面は細菌の繁殖を防ぎ、掃除を容易にします。

ウォッシュダウンリールは50〜75フィートごとに配置し、施設全体をカバーするようにしましょう。床面から5〜6フィートの高さにリールを取り付けて、ホースが水しぶきの上方に保たれます。完全な排水と水の蓄積を防ぐオープンドラム設計のリールを指定してください。

化学物質の移動と処理

化学転送リールは腐食性、可燃性、有毒な流体との適合性を備えなければなりません。PTFEまたはビトンシールを備えたステンレススチール316構造は、幅広い化合物に対して化学耐性を保証します。接地および接地の規定により、流体移動中の静電気の蓄積を防ぎます。

こぼれを防ぎ、作業員を化学物質曝露から守るための密閉ドラム設計を指定してください。リールの取り付け場所に二次収容トレイを設置しましょう。可燃性化学物質については、耐爆モーターとNECクラスIディビジョン1または2の要件を満たす電気接地部品を使用してください。

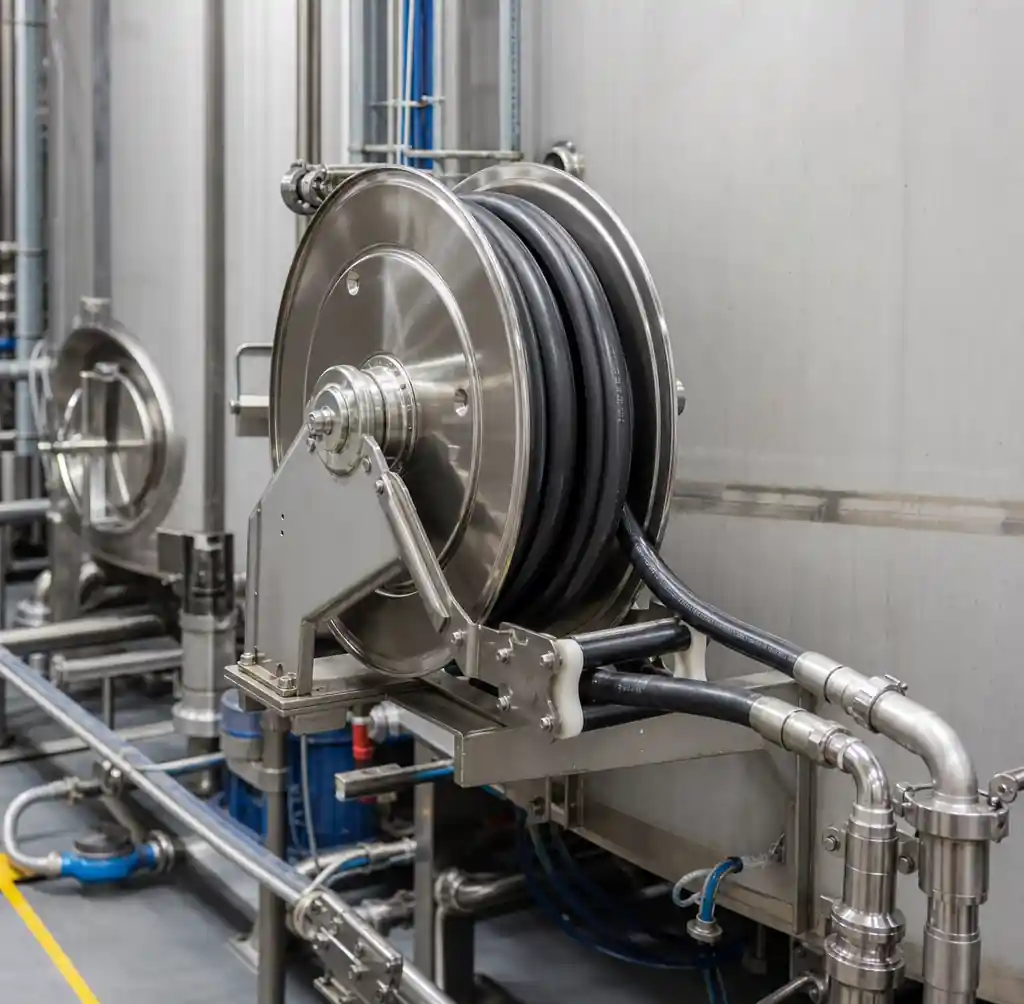

加工工場での化学物質移送用途向けのステンレス製ホースリール

圧縮空気配給システム

圧縮空気リールは、工具、機器、プロセスシステムに空気圧動力を分配します。これらのリールは、直径1/4インチから1/2インチのホースで90〜300 PSIの圧力を扱います。スプリング駆動の引き込みは迅速な工具交換を提供し、ホースの収納を整理できます。

施設全体に複数のエアリールを設置することで、作業エリアを横切る長いエアホースを引きずるのを防げます。リールは一般的な工具使用場所から25〜35フィート以内に設置します。各リールにインライン圧力調整器と湿気フィルターを設置し、空気圧工具を保護し、空気の質を安定させましょう。

高圧油圧システム

油圧リールは、移動機器、産業機械、動力ユニットで2000〜5000 PSIで動作します。これらのヘビーデューティーリールは、強化ドラム、複数のシールステージを持つ高圧スイベル、そして油圧負荷や衝撃に耐える堅牢なマウントブラケットを備えています。

直径50フィート(3/4インチ)を超える油圧ホースにはモーター駆動の引き込みを指定してください。リールを振動遮断金具付きの構造用鋼材に取り付けます。油圧回路に圧力交代装置を組み込み、圧力急上昇時にリールとホースを保護すること。

設置と安全上の考慮事項

取り付けおよび構造要件

リールの取り付けは、リール、ホース、作業負荷の合計重量を支える必要があります。壁掛けリールは裏板や構造部材への取り付けが必要で、石膏ボードや薄い板金には絶対に取り付けないでください。最低でも3/8インチの取り付けボルトとロックワッシャーを使い、ホースの展開時に動的荷重に耐えられる取り付け面を確認してください。

リールはホースの移動距離を最小限にしつつ、ドアや機器、交通パターンへの干渉を避けるように配置してください。ホース展開時にはリール周辺の隙間を保ち、通常は最低3〜4フィートのスペースを確保してください。給水管の接続には、緊急隔離のためにオペレーターの手の届く範囲に遮断バルブを設置すること。

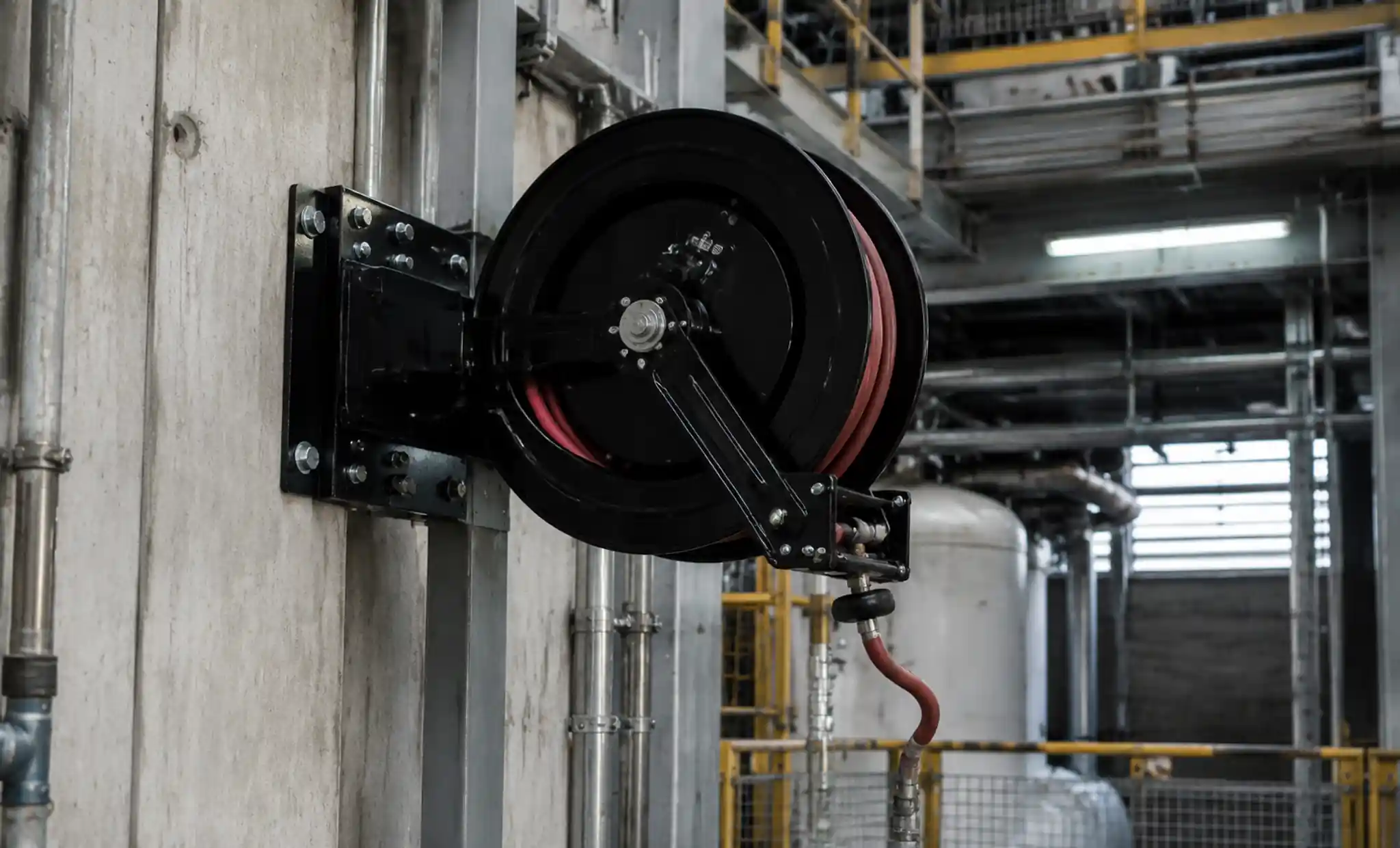

適切なホースリール壁掛け設置:構造支持とブラケットの表示

適切なホースの選択と接続

ホースの仕様をリール容量と用途要件の両方に合わせて調整してください。圧力の急上昇を考慮して、通常の動作圧力の2〜4倍の圧力を持つホースを使いましょう。リール接続部と工具端の両方に適切なストレインリリーフを設置し、早期故障を防ぎましょう。

ホース継手がリールの入口と出口の接続部と一致しているか確認してください。一般的なねじ山にはNPT、BSPT、JICの油圧継手が含まれます。輸送する流体に適合するねじシーラントを使用してください。化学用途では、ホース内管、補強材、カバーがすべて化学的適合性を持っているか確認してください。

メンテナンスと点検プロトコル

リールの動作確認、漏れの確認、ホースの状態の評価のために定期的な点検スケジュールを確立しましょう。月次点検には、格納機構のテスト、スイベルジョイントの漏れ確認、ホースの摩耗やひび割れの点検、取り付けボルトのしっかりしているかの確認が含まれます。

表面のひび割れ、柔らかい部分、露出した補強材、またはエンドフィッティングの損傷など劣化の兆候があるホースは交換すべきです。食品加工用途には食品グレードの潤滑剤を、工業用途には標準ベアリンググリースを四半期ごとに潤滑します。サービスマニュアルに従い、メーカー推奨のスプリングテンションとモーターの動作を維持してください。

施設に最適なホースリールの選定

まずは、流体の種類、圧力、流量、ホース直径、必要な長さ、展開頻度などのアプリケーション要件を文書化してください。利用可能なスペース、構造支持、作業エリアのレイアウトに基づいて取り付けの選択肢を評価してください。温度の極端な変化、化学物質の曝露、衛生要件などの環境要因を決定します。

産業用グレードの製造と部品の入手可能性で知られる確立されたメーカーのリール仕様を比較しましょう。初期購入価格、設置費用、予想寿命、メンテナンス要件など、総所有コストを評価してください。部品交換が可能なモジュール設計のリールを検討してください。リールの寿命が終わった時点では、部品の交換が可能なものもあります。

選ばれたリールがASME B30.35の安全性、NFPAの化学用途基準、食品接触面のFDA要件などの業界基準を満たしているか確認してください。設置計画のための圧力試験証明書、材料証明、寸法図などの書類を要求してください。

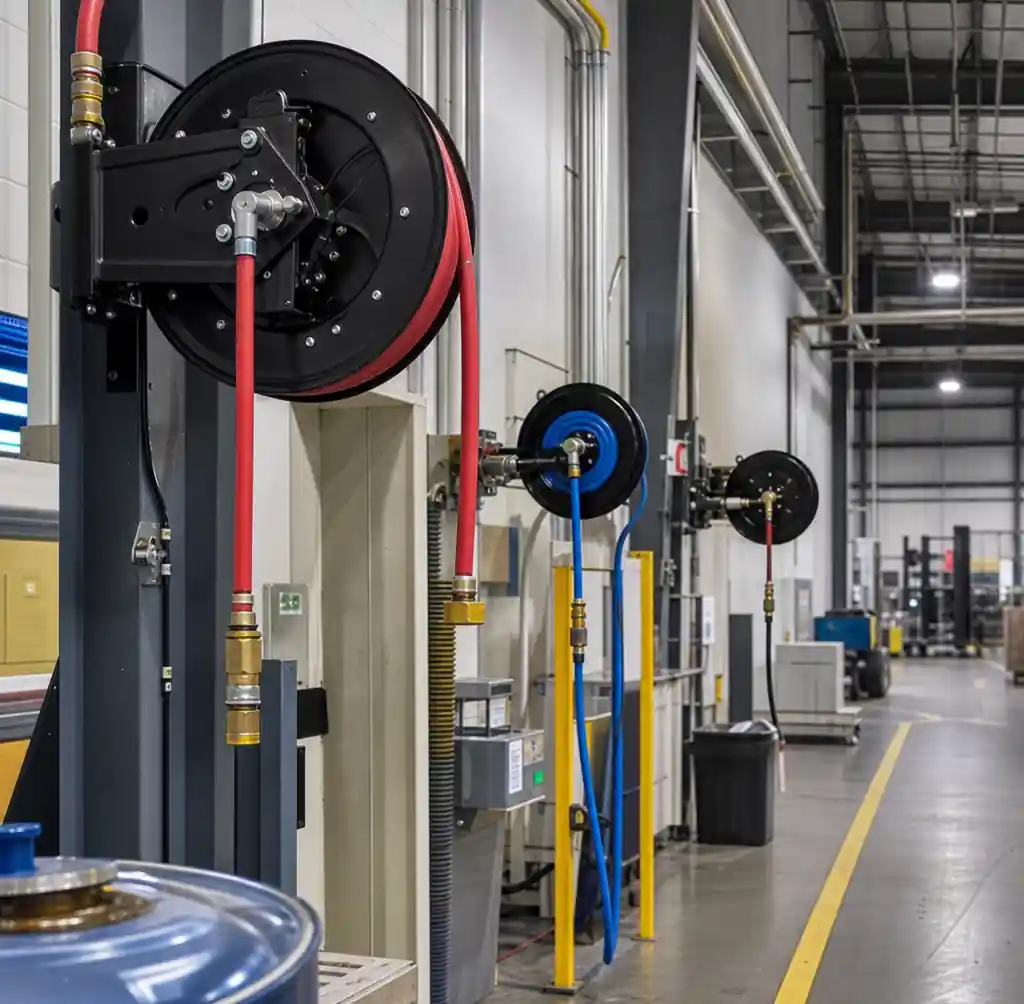

効率的な運用のために施設の壁に沿って複数の産業用ホースリールが配置されています

よくある質問

産業用ホースリールの圧力定格はどれくらい必要ですか?

システムの最大動作圧力の少なくとも150%に対応できるリールを選びましょう。例えば、ウォッシュダウンシステムが1200 PSIで動作する場合、最低1800〜2000 PSI対応のリールを指定してください。2500 PSIを超える高圧用途では、長期的なシールの完全性と安全性を確保するために、5000 PSI対応のリールを使用するべきです。

正しいホースの長さはどうやって決めればいいですか?

リール取り付け場所から最遠作業地点までの最大距離を測り、ホースの取り扱いと接続のたるみのために15〜20フィート追加します。リールが作業レベルより上に取り付けられている場合、垂直方向の落下を考慮してください。重量が増え、圧力損失が増し、取り扱いが難しくなる過剰なホースは避けてください。

化学用途でどんな材料を選ぶべきでしょうか?

ステンレス鋼316は、酸性および腐食性溶液に対して最も幅広い化学的適合性を提供します。スイベルシール、ベアリング、ファスナーなど、すべての濡れた部品が化学的に適合しているかも確認してください。特定の化学物質については、リール素材に合った化学的適合性チャートを参照してください。

屋外でホースリールを取り付けてもいいですか?

はい、ただし屋外用リールは耐候性のある仕上げ、密閉されたベアリング、UV耐性部品を備えたものを指定してください。ステンレス鋼構造は屋外環境で最も優れた性能を発揮します。可能な限り直接的な天候からの保護を提供しましょう。寒冷地では凍結を防ぐために暖房飼育が必要になることがあります。

リールの産業用ホースはどのくらいの頻度で交換すればいいですか?

ホースは毎月点検し、表面のひび割れやカバー層の摩耗、柔らかい部分や硬い部分、または継手の損傷があれば交換してください。典型的な耐用年数は、高使用用途で1〜3年、偶発的な用途では5+年です。問題のあるアプリケーションを特定するために交換記録を保持しましょう。

壁掛けリールの周りにはどのくらいのクリアランスが必要ですか?

ホースの展開やオペレーターのアクセスのためにリール前方に3〜4フィートのクリアランスを保ちましょう。両側に6〜12インチのクリアランスを確保してください。ホースが近くの機器や角、ドアに触れずに十分なスペースがあるか確認してください。特定のモデルについてはメーカーの仕様を確認してください。

結論

適切な産業用ホースリールを選ぶには、用途要件、作業環境、安全性の考慮事項を慎重に分析する必要があります。ホースの直径、耐圧定格、取り付け構成、材料構造に基づく適切なリール選択により、信頼性の高い動作、機器の寿命延長、職場の安全性向上が保証されます。スプリング駆動、モーター駆動、手動リールの違いを理解することで、展開頻度やホースの仕様に合った技術を調整できます。
