オイルバーナーノズル:暖房システムの選択ガイド

暖房システムの効率は適切なオイルバーナーノズルの選択に大きく依存しており、研究によると、摩耗や誤った仕様のノズルは燃料消費を15〜25%増加させ、燃焼不完全、すすの蓄積、排出ガスの増加を引き起こすことが示されています。ノズルは暖房用オイルを細かい液滴に分解し、空気と混ざり合って効率的な燃焼を実現し、バーナーの性能や運転コストに直接影響します。

最適な加熱効率と燃費を追求するオイルバーナーノズルを選びたい場合は、流量の仕様、噴霧角度の選択、噴霧パターンの種類、交換スケジュールを理解し、最適な燃焼性能を確保する必要があります。

オイルバーナーノズルとは何でしょうか?

オイルバーナーノズルは、液体加熱油を通常100 PSI(6.9バール)の高圧で細かい液滴に霧化し、燃焼室内で効率的に燃焼する油霧を作り出す精密設計のスプレー装置です。

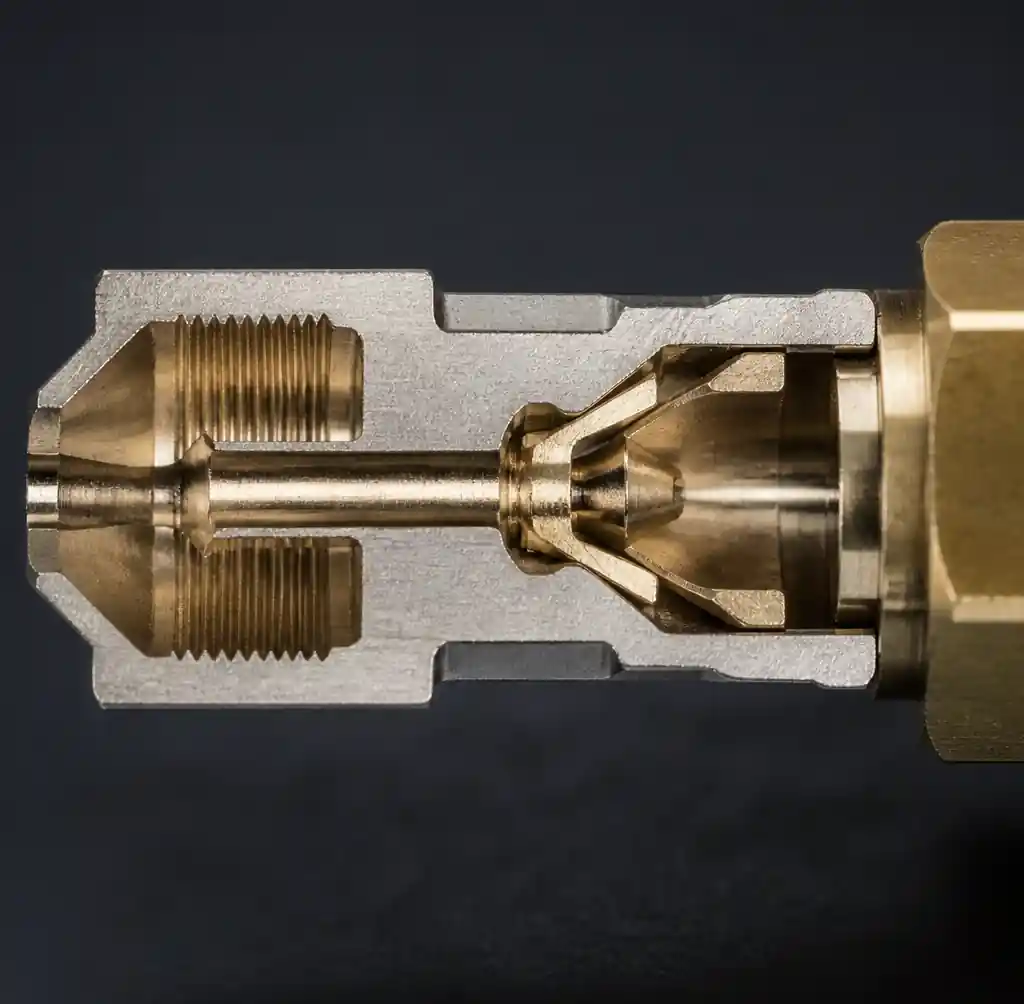

オイルバーナーノズル部品断面、オリフィスおよび渦巻きチャンバー

オイルバーナーノズルは、燃料流量を計測する精密加工されたオリフィス、油に回転運動を与えるスワールチャンバー、そして噴霧パターンを形成するディストリビューターで構成されています。これらの要素は噴霧角度、液滴サイズ、霧化品質を決定し、燃焼効率、炎の形状、熱伝達に直接影響します。

住宅用暖炉、商業用ボイラー、産業用暖房システム、そしてNo.2暖房油、ディーゼル燃料、灯油の効率的な燃焼が必要な用途でオイルバーナーノズルを使用できます。

流量仕様とGPH評価

オイルバーナーノズルは流量容量(ガロン毎時、GPH)で100 PSIで評価されます。流量はバーナーの熱出力と建物の加熱負荷に合致しなければなりません。

流量は約140,000 BTU/ガロンの熱出力を決定します。1.00 GPHのノズルは約140,000 BTU/hを生成します。家庭用バーナーは通常、0.50〜3.00 GPHのノズルを使用します。

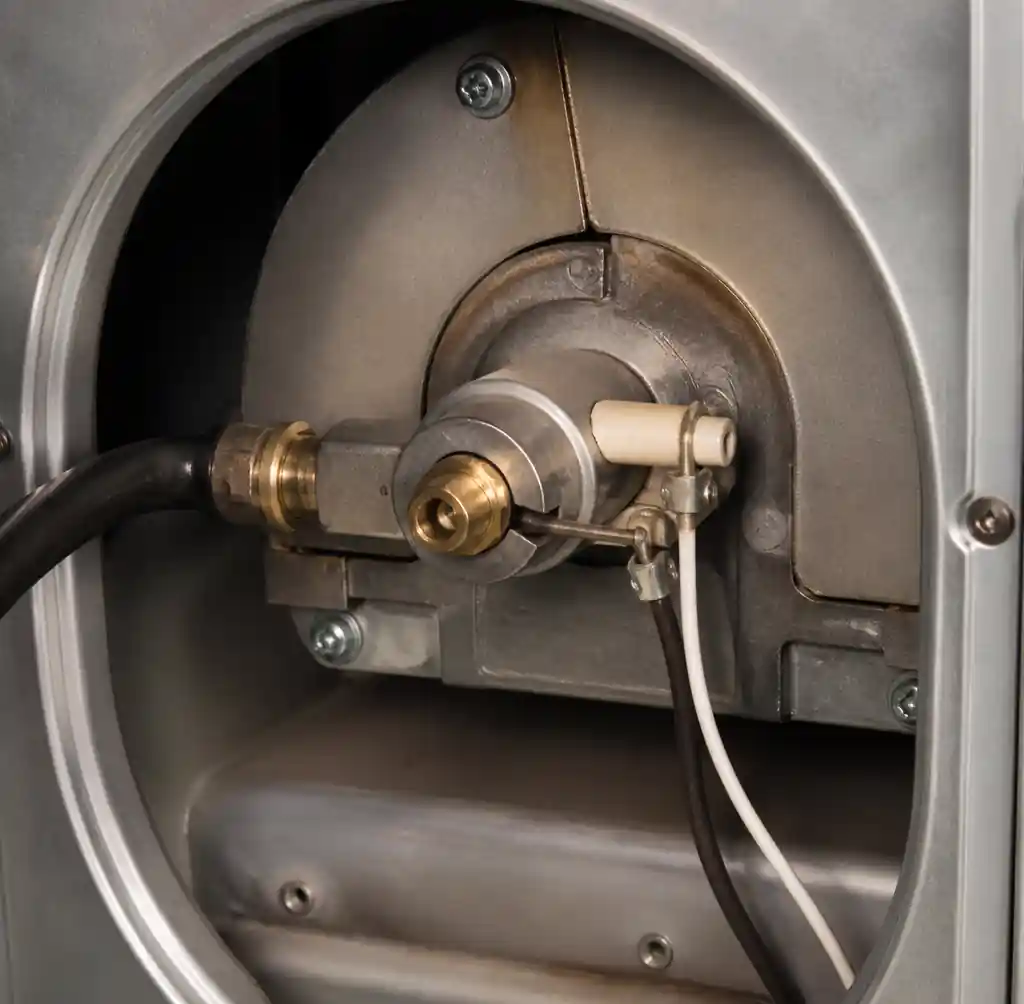

バーナーアセンブリに取り付けられた住宅用オイルバーナーノズル

バーナーの定格プレートから正しいノズル流量を確認してください。流量が不正確だと燃焼不完全、すすり、燃料消費が過剰になります。たとえ0.10 GPHの差でも、効率や安全性に大きな影響を与えます。

燃焼室マッチのスプレー角度選択

スプレー角度とは、ノズルが作り出す円錐形のパターンを度数で測定することを指します。適切な噴射角度により、炎が壁に衝突したり不完全燃焼を引き起こすことなく燃焼室を満たします。

狭角(30° - 45°):深く狭いチャンバーで使用されます。濃縮した噴霧は長く細い炎を作り出します。チャンバーの深さが幅を2:1以上超える場合は指定してください。

中角度(60° - 70°):住宅用バーナーに最も一般的です。標準的なチャンバーに対して、等しい深さと幅のバランスの取れた炎の形状を作り出します。

 オイルバーナーのノズルスプレーパターンは45度、60度、80度の角度を示しています

広角(80° - 90°):短く広いチャンバー用に設計されています。コンパクトなデザインのために短くて茂みのある炎を作りましょう。

スプレー角度が合わないと炎の衝突(すすの発生)や熱伝達不足が起こります。噴射角度をバーナーの定格プレートの仕様に合わせてください。

スプレーパターンの種類と用途

オイルバーナーノズルは、特定のバーナー構成に対して3つの異なる噴霧パターンを生み出します。

ソリッドコーン(タイプA):スプレー全体に滴が点在する均一で満たされた円錐を生成します。安定した炎を作り出し、滑らかに点火します。住宅用および軽商業用途に最適です。

ソリッドコーンと中空コーンオイルバーナーノズルスプレーパターンの比較

中空円錐(タイプB):外縁に油を集中させて噴霧を発生させます。空気が中心部を通ることで、流量2.00 GPHを超えるバーナーでの空気とオイルの混合を改善します。

半ソリッドコーン(タイプW):ソリッドとホローコーンの特性を組み合わせたハイブリッドパターン。均一な空気分布でバーナーの燃焼バランスを確保できます。

住宅用バーナーの約80%はソリッドコーン(タイプA)ノズルを使用しています。中空コーン(タイプB)ノズルは、3.00 GPH以上の商業バーナーで一般的です。推奨スプレーパターンについてはバーナーメーカーの仕様を確認してください。誤ったパターンは点火遅延や燃焼効率の低下を引き起こします。

アトマイゼーション品質と燃料効率

アトマイズ品質は、ノズルが暖房用オイルをどれだけ細かく水滴に分解するかを決定し、燃焼効率に直接影響します。優れた原子化により、より小さな液滴(20〜200ミクロン)が生成され、表面積が大きく、迅速な気化と完全燃焼が可能です。

オイルバーナーノズルの霧化のクローズアップで、微細な液滴形成が示されています

作動圧力、オリフィスの状態、ノズルの摩耗が霧化に影響を与えます。標準バーナーは100 PSIで動作しますが、市販システムはより細かい霧化のために140 PSIを使用することがあります。1,200〜2,000時間の運転後、摩耗により原子化品質が劣化し、燃料消費が8〜15%増加します。

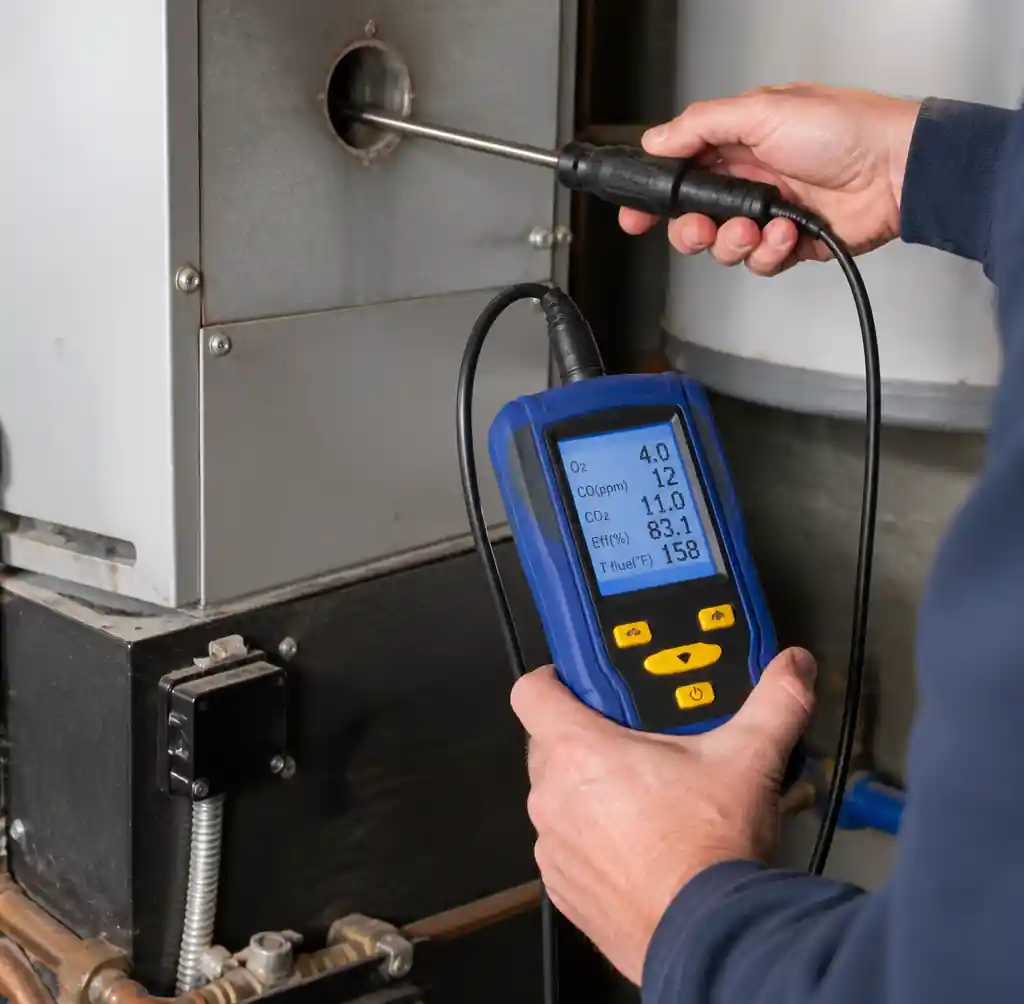

燃焼分析装置によるオイルバーナーの効率と排出ガスの試験

摩耗したノズルは、典型的な住宅システムで年間160〜370ドルの燃料浪費がかかりました。適切に整備されたシステムは、微量煙と一酸化炭素が50 PPM未満の場合、82〜87%の燃焼効率を達成します。ノズルが摩耗したシステムは、中程度の煙と100〜400 PPMのCO濃度で効率が75〜80%まで低下します。専門的な燃焼試験による年次モニタリングにより、ノズル交換が必要な劣化が特定されます。

燃費と燃焼性能

適切なオイルバーナーノズルの選択とメンテナンスは燃費に直接影響し、運用コストにも測定可能な影響を与えます。正しく指定・維持されたノズルは完全な燃焼を可能にし、熱の最大化と廃棄物の最小化を実現します。

ノズルの摩耗は燃焼効率を3〜7%低下させ、典型的な住宅システムでは年間約1,500ガロンの燃料を消費します。1ガロンあたり3.50ドルで、ノズルの摩耗は年間160〜370ドルの燃料浪費コストでした。

効率低下はいくつかのメカニズムによって起こります:

拡大したオリフィス:摩耗によりオリフィスの直径が増加し、定格容量を超えて流量が増加します。余剰燃料は利用可能な燃焼空気内で完全に燃焼することはできません。

劣化した原子化:摩耗した部品はより大きな液滴を発生させ、蒸発に時間がかかり、一部は完全に燃焼せずに通過します。

パターン歪み:摩耗はスプレーパターンを歪め、燃料分布の不均一や局所的な濃燃または薄燃焼ゾーンを生み出します。

適切に整備されたシステムは、微量煙(スケール0-1)およびCOが50ppm未満で82〜87%の燃焼効率を達成します。ノズルが摩耗したシステムは、中程度の煙(スケール3-5)と一酸化炭素濃度100〜400 PPMで効率が75〜80%まで低下します。

毎年、排気ガスの温度、酸素濃度、煙のスケール、一酸化炭素などの専門的な検査を通じて燃焼性能を監視し、ノズル交換が必要な劣化を特定しましょう。

ノズル交換スケジュールとメンテナンス

オイルバーナーノズルは、最適な燃焼効率を維持するために毎年交換が必要です。専門家は暖房シーズン前の年次調整時に交換を推奨しています。

ノズルは1,200〜2,000時間の運転後に侵食、炭素堆積、熱循環により劣化します。これらの要因はオリフィスを拡大させ(流量を8〜15%増加)、原子化を劣化させ、噴霧パターンを歪めます。

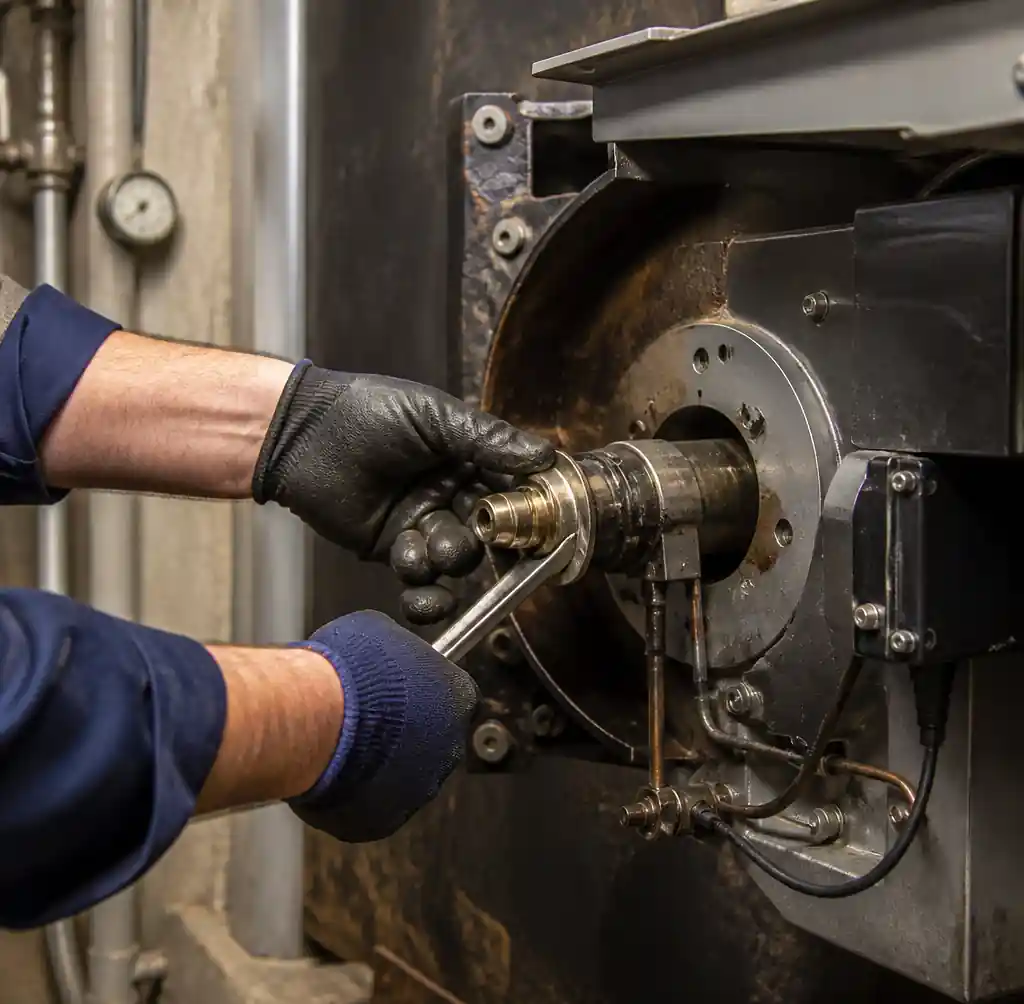

年次メンテナンス中にオイルバーナーノズルを交換するHVAC技術者

年間サービスには、元の仕様に合った新しいノズルの取り付け、燃料フィルターの交換、空気設定の調整、効率の測定が含まれます。整備費は年間150〜300ドルですが、燃費効率は年間160〜370ドル節約できます。

もし煙が目に見えたり、すすの蓄積、着火が乱れたり、燃料消費量が増えたり、一酸化炭素濃度が上昇したり、炎が不規則になった場合は、すぐに交換してください。正確な仕様の予備ノズルを用意しておき、迅速な交換が可能です。

正しいノズル仕様の選択

適切なノズル選択には、流量、噴霧角度、噴霧パターンをバーナーの構成に合わせて調整する必要があります。

ステップ1:仕様を特定する:既存のノズルに「1.00 80° A」(流量、噴霧角度、パターン)と刻印されたマークを読み取る。判読不能な場合は、バーナーの定格プレートを確認してください。

ステップ2:バーナー定格を確認する:定格プレートからバーナーモデルの正しいノズル仕様を確認してください。

ステップ3:チャンバーのマッチ:深いチャンバーは狭角(45°)、正方形のチャンバーは中角(60-70°)、コンパクトチャンバーは広角(80-90°)が必要です。

ステップ4:品質ノズルの調達:精密部品にはDelavan、Danfoss、Hagoなどのメーカーのプレミアムノズルを指定してください。

仕様からのわずかな逸脱でも燃焼の品質や安全性に影響を与えます。サービス中に迅速に参照できる仕様記録を保持してください。

一般的なノズルの問題と解決策

オイルバーナーノズルは予測可能なメカニズムで故障します。一般的な問題を理解することで、早期発見と修正が可能になります。

詰まったノズル:破片が通路を塞ぎ、流れを制限している。症状には炎の不安定性やバーナーのロックアウトが含まれます。ノズルとオイルフィルターを交換してください。

摩耗したオリフィス:長時間の使用でオリフィスが拡大し、流量が増加します。症状としては、燃料消費の増加、すすり、目に見える煙が含まれます。ノズルは毎年交換してください。

炭素蓄積:ノズル部品に堆積物が蓄積します。症状としては点火遅延や原子化の低下があります。ノズルを交換して、適切な空気設定を確認してください。

仕様不正確:誤った流量、噴霧角度、パターンが燃焼問題を引き起こす。症状としては効率の低下や炎の衝突が挙げられます。正しい仕様を確認し、適切なノズルを取り付けてください。

ノズルの問題はすぐに対処してください。適切な燃焼には、正しいノズルと適切な空気調整が両方を同時に行う必要があります。

よくある質問

オイルバーナーノズルのサイズは何?

住宅用システムでは、バーナーの定格プレートに正確な流量を使い、通常0.50〜3.00 GPHです。サイズを変えては絶対にしないでください。たとえ0.10 GPHの差でも燃焼に影響します。ノズルスタンプやバーナーの書類を確認してください。

オイルバーナーノズルはどのくらいの頻度で交換すべきですか?

暖房シーズン前のプロの調整中にノズルを毎年交換してください。1,200〜2,000時間経過すると摩耗により原子化が劣化し、燃料消費が8〜15%増加します。

どのスプレー角度を使うべき?

メーカーが指定した角度、通常は住宅用システムで60〜80°の角度を使いましょう。チャンバーの形状は一致します:深いチャンバーは30-45°、正方形チャンバーは60-70°、コンパクトチャンバーは80-90°です。

*ソリッドコーンノズルと中空コーンノズルの違いは何ですか?

ソリッドコーン(タイプA)は、ほとんどの住宅用途で均一な噴霧を生み出します。中空コーン(タイプB)は、2.00 GPH以上の大型バーナーで使われる、エッジにスプレーを濃縮します。

もっと熱を得るためにGPHの高いノズルを使ってもいいですか?

いいえ。過大なノズルは不完全燃焼、すすの蓄積、効率低下、そして危険な一酸化炭素の発生を引き起こします。バーナーシステム全体をアップグレードして暖房を増やす。

ノズル交換後になぜオイルバーナーが煙を上げているんだ?

喫煙は噴霧角度やパターンの誤り、空気調整の不当、またはノズルの欠陥を示しています。正しい仕様を確認し、専門家に空気調整を依頼してください。

オイルバーナーノズルが詰まる原因は何ですか?

詰まりは錆、堆積物、水質汚染、または不十分なろ過など、さまざまなゴミが原因です。ノズルとオイルフィルターを交換し、その後燃料タンクを点検してください。10ミクロンフィルターを設置してください。

結論

オイルバーナーノズルの選択は、正確な仕様一致と定期的なメンテナンスを組み合わせ、最大の加熱効率と燃費を実現します。流量の精度、噴霧角度の適合性、噴霧パターンの選択を理解することで、燃焼性能を最適化しつつ運用コストを最小限に抑えるための情報に基づいた意思決定が可能になります。

プロの点検中の年間ノズル交換により、最適な原子化効率と燃焼効率を維持することで、典型的な住宅システムで年間160〜370ドルの燃料節約が見られます。年間のメンテナンスの控えめなコストは、燃料消費の削減と機器の寿命延長によって自らの利益を回収しています。交換用ノズルを選ぶ際は、バーナーメーカーの要件に正確に一致することを指定してください。わずかな偏差でも燃焼システムの性能を損なうことになります。
