船舶
DHL/FedEx/UPS/TNT/海上貨物(グローバル配送)
納期
在庫:2〜5日 |カスタム:7〜15日間
認定
ISO9001、CE、RoHS、FDA(食品グレード)

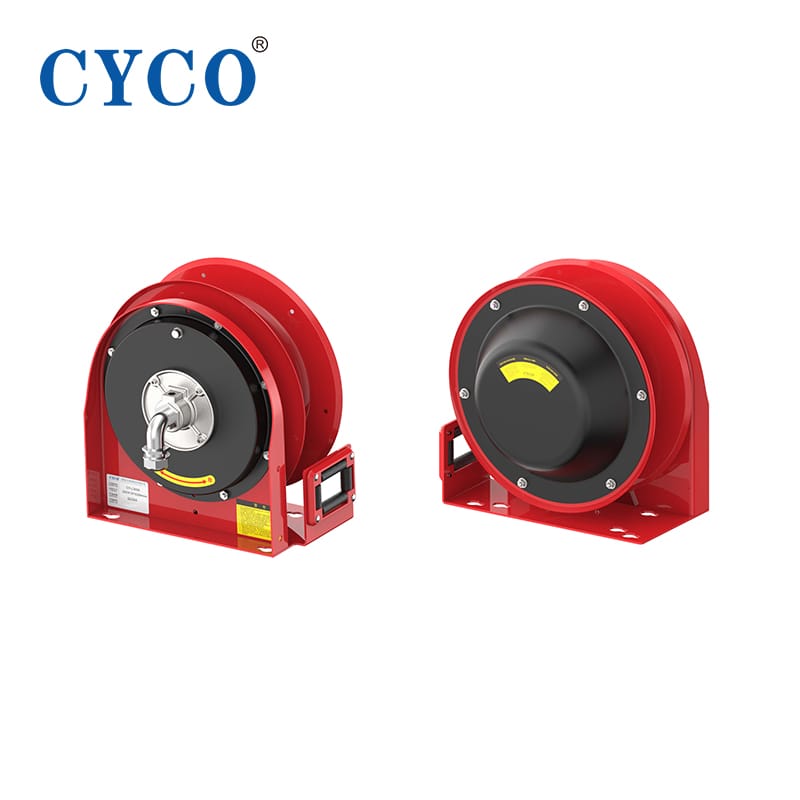

Cable Reel CY-L30/L55/L70 Series
Category
Cable Reels | Hose Reels | Spring-Driven Hose Reels
Key Features
Adjustable Buffer Stop, Adjustable Guide Arm, Closed Drive Slip Ring (500,000-cycle life, precious metal contacts), High Strength Lightweight Design, Multi-Cable Support, Customizable Configuration
Applications
Stage lighting, TV studios, new energy charging systems, drone/ROV control, robotics communication, professional video/signal transmission
Supported Cable Types
Power, network communication, video transmission, RS232, signal cables, welding cables, flat wire configurations
Voltage Range
24V – 380V (up to 90V for welding models)
Amperage Range
3A – 400A (depending on model and cable specification)
Cable Length Range
9m – 70m (model-dependent)
Reel Size Range (L×W×H in mm)
203×203×248 to 670×472×667 (varies by model)
ケーブルリール CY-L30/L55/L70 シリーズ
カテゴリ: ケーブルリール |ホースリール |スプリング駆動ホースリール
概要
ケーブルリールCY-L30/L55/L70シリーズは、要求の高い作業環境において電力、信号、通信ケーブルの効率的な整理と展開のために設計された多用途な産業用ケーブル管理ソリューションです。調整可能なバッファーストップ、精密なスリップリング、軽量かつ頑丈な構造を特徴とし、このシリーズはステージ照明、テレビスタジオ、新エネルギー充電システム、ドローン制御、水中ロボティクス用途に信頼できるケーブルルーティングを提供します。
主な特徴
- 調整可能なバッファストップ – リール外の任意のケーブル長を維持し、柔軟に展開できるようにします
- 調整可能なガイドアーム – 多機能使用および現場調整のための複数の位置オプション
- クローズドドライブスリップリング – 50万サイクルの耐用年数を持つ高品質設計で、精密な信号伝送のための貴金属接点を備えています
- 高強度・軽量設計 – 成形部品は移動式および車両搭載用途の振動要件を満たしつつ、全体の重量を軽減します
- マルチケーブルサポート – 電力、ネットワーク通信、映像伝送、RS232およびその他の信号ソリューションに対応します
- カスタマイズ可能な構成 – 専用のフレキシブルまたはテンサイルケーブルおよびカスタム設計オプションで利用可能です
応用
- テレビスタジオ、バー、パフォーマンスホールの舞台照明
- 新エネルギー充電システム
- ドローンおよびROV(水中ロボット)制御システム
- ロボティクスの通信・制御システム
- 専門環境における映像および信号伝送
技術仕様
| モデル | ケーブル仕様 | ケーブル長(m) | 電圧(V) | アンペア数(A) | ケーブル付き重量(kg) | ケーブルなしの重量(kg) | リールサイズ(mm) |
|---|---|---|---|---|---|---|---|
| LB30-9-153-3C | 3×1.5 mm² | 9 | 220 | 10 | 9 | 8 | 283×332×446 |
| LB30-9-133-X | 3×2.5 mm² | 9 | 220 | 10 | 9 | 8 | 283×332×446 |
| LB40-15-153-3C | 3×1.5 mm² | 15 | 220 | 10 | 12 | 9 | 281×305×440 |
| LB41-12-154-X | 3×1.5+1 mm² | 12 | 380 | 10 | 12 | 9 | 281×305×440 |
| LB41-12-134-X | 3×2.5+1×1.5 mm² | 12 | 380 | 16 | 12 | 9 | 281×305×440 |
| LB45-12-176-X | 6×1 mm²(信号) | 12 | 24 | 3 | 11 | 9 | 281×305×440 |
| LB55-15-134-X | 3×2.5+1×1.5 mm² | 15 | 380 | 16 | 22 | 16 | 203×203×248 |
| LB55-15-114-X | 3×4+1×2.5 mm² | 15 | 380 | 20 | 23 | 16 | 203×203×248 |
| L70-21-134-X | 3×2.5+1×1.5 mm² | 21 | 380 | 16 | 27 | 19 | 528×483×198 |
| L70-15-094-X | 3×6+1×4 mm² | 15 | 380 | 30 | 27 | 19 | 528×483×198 |
| L70-15-135-X | 5×2.5 mm² | 15 | 380 | 16 | 26 | 19 | 528×483×198 |
| L70-15-095-X | 3×6+2×4 mm² | 15 | 380 | 30 | 29 | 19 | 528×483×198 |
| L70-15-1512-X | 12×1.5 mm² | 15 | – | 10 | 26 | 19 | 528×483×198 |
| L70-20-1E2 | ネットワークケーブル | 20 | – | – | 20 | 19 | 528×483×198 |
| L70-30-134-X | 3×2.5+1×1.5 mm² | 30 | 380 | 16 | 34 | 23 | 528×483×198 |
| L70-23-094-X | 3×6+1×4 mm² | 23 | 380 | 30 | 36 | 23 | 528×483×198 |
| LC70-25-094-X | 3×6+1×4 mm² | 25 | 380 | 30 | 37 | 23 | 528×483×198 |
| LC70-20-095-X | 3×6+2×4 mm² | 20 | 380 | 30 | 36 | 23 | 528×483×198 |
| L70-30-1E2 | ネットワークケーブル | 30 | – | – | 24 | 23 | 528×483×198 |
| L80-30-134-X | 3×2.5+1×1.5 mm² | 30 | 380 | 16 | 48 | 37 | 610×645×254 |
| L90-20-075-X | 5×10 mm² | 20 | 380 | 60 | 84 | 64 | 670×472×667 |
| WC70-15 | 1×75 mm²(溶接) | 15 | 90 | 400 | 38 | 23 | 528×483×198 |
| WC80-23 | 1×75 mm²(溶接) | 23 | 90 | 400 | 64 | 41 | 610×645×254 |
| LNJ18230-095-X | 3×6+2×4 mm²(モーター駆動) | 70 | 380 | 30 | 60 | 40 | 582×460×536 |
マウント情報
標準取り付け穴径:8.7 mm(モデル1–3)、13.1 mm(モデル4–7)
カスタマイズオプション
- 専用のフレキシブルまたはテンシャルケーブル構成
- カスタムケーブルの仕様と長さ
- モーター駆動のバリエーション
- ケーブルおよびネットワークケーブルの溶接ソリューション
- 特殊用途向けのフラットワイヤー構成
