船舶
DHL/FedEx/UPS/TNT/海上貨物(グローバル配送)
納期
在庫:2〜5日 |カスタム:7〜15日間
認定
ISO9001、CE、RoHS、FDA(食品グレード)
Global Clamp Spray Nozzle Adjustable
SKU
26988RS
Category
Industrial Spray Nozzles
Spray Patterns
Hollow cone, full cone, flat fan
Pressure Range
0.3 to 4 bar
Clamp Sizes
1, 1-1/4, 1-1/2, 2
Pipe Orifice Diameters (mm)
14, 16, 18, 20
Body Materials
Brass or stainless steel
Thread Materials
PVDF, brass, stainless steel, titanium

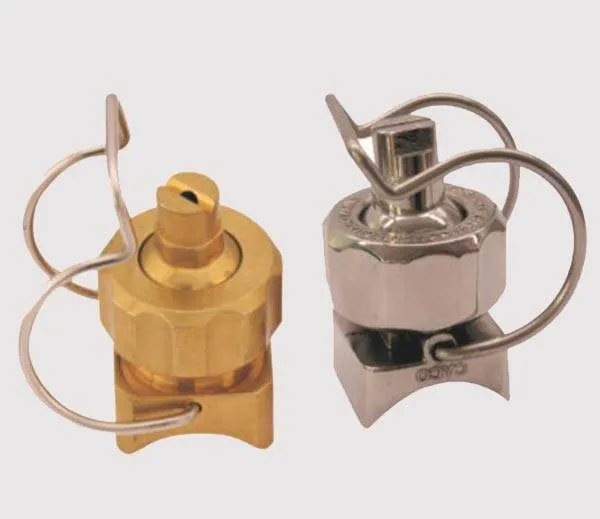

グローバルクランプスプレーノズル調整 26988RS
SKU: 26988RS |カテゴリ: 産業用スプレーノズル
概要
26988RS可変グローバルクランプスプレーノズルは、要求の高い産業用途向けに複数のモードで精密な噴霧制御を提供します。中空コーン、フルコーン、フラットファンの3つの交換可能なスプレーパターンを持ち、金属洗浄、脱脂、リン酸化、低圧噴霧作業に適応します。クイック交換スプレーチップと工具不要の組み立てにより、ダウンタイムを最小限に抑え、運用の柔軟性を最大限に高められます。
主な特徴
- 3つのスプレーモード: ホローコーン、フルコーン、フラットファンパターン
- クイックチェンジ設計: スプレーチップは工具なしで方向付けと分解が可能です
- 耐久性のある構造: 真鍮またはステンレス鋼のボディにPVDF、真鍮、ステンレス鋼、チタンねじのオプション
- フレキシブル接続: 接続タイプとホールタイプのスプレーチップが用意されています
- 広い圧力範囲: 0.3 バールから4バールまで動作
クランプ仕様
| モデル | クランプサイズ | クランプ外径(mm) | パイプの穴径(mm) |
|---|---|---|---|
| 26988RS | 1 | 32–35 | 14 |
| 26988RS | 1-1/4 | 38–43 | 16 |
| 26988RS | 1-1/2 | 44–51 | 18 |
| 26988RS | 2 | 54–60 | 20 |
フラットファンスプレーのヒント
| スプレー角度 | 15° | 25° | 40° | 50° | 65° | 80° |
|---|---|---|---|---|---|---|
| 0.3バー | 0.7 | 1 | 1.5 | 2 | 3 | — |
| 0.7バー | 1.2 | 1.9 | 2.3 | 2.8 | 3.9 | 4.6 |
| 1小節 | 2.5 | 3.8 | 4.6 | 5.6 | 7.9 | 9.1 |
| 1.5バール | 3.7 | 5.7 | 6.8 | 8.4 | 11.8 | 13.7 |
| 2小節 | 5.0 | 7.6 | 9.1 | 11.2 | 15.8 | 18.2 |
| 3小節 | 6.2 | 9.5 | 11.4 | 14 | 19.7 | 23 |
| 4小節 | 7.5 | 11.4 | 13.7 | 16.7 | 24 | 27 |
利用可能なモデル: CT6510、CT80100、CT4020、CT5020、CT6520、CT2530、CT4030、CT5030、CT6530、CT4040、CT5040、CT6540、CT80400、CT550、CT4050、CT5050、CT6550、CT2560、CT4060、CT5060、CT5060、CT1570、CT4070、CT5070、CT6570、CT8070、CT15100、CT40100、CT50100、CT65100、CT80100
ホロウコーンスプレーのヒント
| ノズルタイプ | 0.3バール | 0.7バール | 1バー | 1.5バール | 2バー | 3小節 | 4小節 | スプレー角度 |
|---|---|---|---|---|---|---|---|---|
| AT15-30.1 | 0.5 | 1.5 | 4 | 6.2 | 8.8 | 10.4 | 12.6 | 46–51° |
| AT25-30.1 | 0.5 | 1.5 | 4 | 7.5 | 10.7 | 12.7 | 15.4 | 45–50° |
| AT55-50.1 | — | — | 13.5 | 19 | 22.7 | 27.8 | 32 | 38–48° |
| AT55-50.3 | — | — | 13.5 | 19 | 22.7 | 27.6 | 31.8 | 45–76° |
フルコーンスプレーのヒント
| ノズルタイプ | 0.3バール | 0.7バール | 1バー | 1.5バール | 2バー | 3小節 | 4小節 | スプレー角度 |
|---|---|---|---|---|---|---|---|---|
| BT6 | 0.5 | 1.5 | 4 | 1.6 | 2.3 | 2.6 | 3.2 | 64–74° |
| BT12.5 | 0.5 | 1.5 | 4 | 3.4 | 4.8 | 5.4 | 6.8 | 64–74° |
| BT25 | — | — | 6.7 | 9.5 | 10.9 | 13.5 | 15.4 | 63–67° |
| BT50 | — | — | 13.5 | 19.1 | 21.9 | 27 | 31 | 88–94° |
応用
- 金属洗浄および表面処理
- 表面処理プロセスにおける脱脂
- リン酸化操作
- 低圧産業用噴霧
マテリアルオプション
- ボディ: 真鍮またはステンレス鋼
- ネジ材: PVDF、真鍮、ステンレス鋼、またはチタン
注文情報
構成は以下のフォーマットで指定します:
26988RS – [ノズルタイプ] – [クランプサイズ] – [パイプオーリフィス直径] – [クイック分解ボールタイプ] – [ボディ素材] – [ねじ材] – [接続タイプ]
技術仕様、価格設定、OEM/ODMの機会、または大量注文については、[email protected] のチームまでお問い合わせください。24時間以内に対応いたします。
