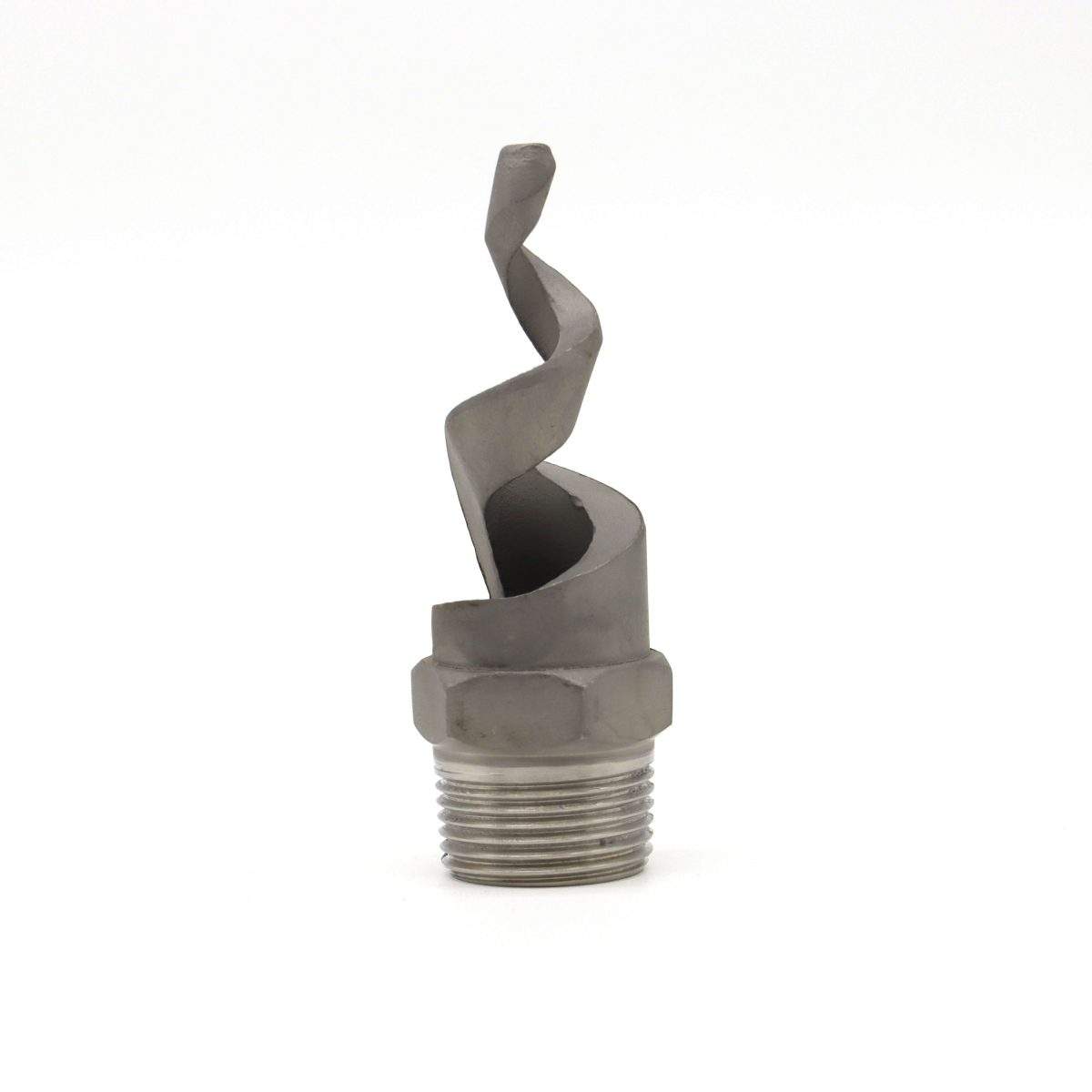

スパイラルスプレーノズル – 工業グレードのフルコーンおよび中空コーンノズル
SKUレンジ: SPJTシリーズ |カテゴリ: 産業用スプレーノズル
スパイラルスプレーノズルは、要求の高い産業用途において、精密な霧化と均一なカバレッジを実現します。フルコーンパターンと中空コーンパターンで、スプレー角度は60°から170°まであり、ガス冷却、排気ガス洗浄、汚染制御システム向けに設計されています。ステンレス鋼、シリコンカーバイド、真鍮、プラスチック素材から製造されており、スパイラルノズルは液体詰まりのリスクを最小限に抑え、0.7バールから25バールの圧力範囲で一貫した性能を維持します。
スプレーパターンと仕様
| 特徴 | 仕様 |
|---|---|
| スプレーパターン | フルコーン、ホローコーン |
| スプレー角度 | 60°、90°、120°、150°、170° |
| 流量範囲 | 2.4 – 11,960 L/min |
| 作動圧力 | 0.7 – 25 bar |
| 糸のサイズ | 1/4インチ – 4インチ(NPTまたはBSPT) |
| オリフィス直径 | 2.4 – 64.6 mm |
マテリアルオプション
ステンレス鋼グレード
- 254SMO:海水淡水化およびガス脱硫に対する優れた耐腐食性
- 316SS/316L:塩化物および有機酸に対する耐性向上のためのモリブデン含有量強化
- 2205 デュプレックス:化学機器向けの優れた強度とピッティング耐腐食性
- 2507 スーパーデュプレックス:極端な腐食環境に適した高クロムおよびモリブデン含有量
特殊素材
- 炭化ケイ素:高温耐性、耐酸化性、耐熱衝撃性を持つセラミック構造
- PVDF:低い摩擦係数で優れた化学抵抗
- PTFE(テフロン):大気中劣化および放射線耐性を持ち、pH性能は中性です
性能データ – 標準スパイラルノズル
| 入口サイズ | 収容人数 | オリフィス(mm) | 流量 @ 0.7バール(L/min) | 流量 @ 3 bar(L/min) | 流量 @ 7バール(L/min) |
|---|---|---|---|---|---|
| 1/4インチ | 07 | 2.4 | 2.4 | 3.9 | 8.4 |
| 1/4インチ | 13 | 3.2 | 3.2 | 7.3 | 15.7 |
| 1/4インチ | 20 | 4.0 | 3.2 | 11.2 | 24 |
| 3/8インチ | 30 | 4.8 | 3.2 | 16.7 | 36 |
| 1/2インチ | 82 | 7.9 | 3.2 | 65 | 99 |
| 3/4インチ | 120 | 9.5 | 4.8 | 95 | 145 |
| 1" | 340 | 15.9 | 6.4 | 270 | 410 |
| 1-1/2インチ | 640 | 22.2 | 7.9 | 505 | 770 |
| 2" | 1400年 | 34.9 | 11.1 | 1105 | 1690年 |
| 3インチ | 2560 | 44.5 | 14.3 | 2020年 | 3090 |
| 4インチ | 5250 | 64.6 | 15.9 | 4140 | 6330 |
フランジドシリコンカーバイドスパイラルノズル
大規模工業システム向けのポリエステルフランジマウントを持つ高流量スパイラルノズル。中空の円錐型スプレーパターンとカスピダルカルボランダム構造により、均一な液体分布と詰まりの最小限が保証されます。
フランジサイズ: 2インチ、3インチ、4インチ スプレー角度: 60° – 180°(2インチ)、60° – 120°(3インチと4インチ) 流量範囲: 535 – 2,000 L/min @ 0.7 bar
| フランジサイズ | 収容人数 | オリフィス(mm) | 流量 @ 0.7バール(L/min) | 流量 @ 3 bar(L/min) | 流量 @ 7バール(L/min) |
|---|---|---|---|---|---|
| 2" | 1400年 | 34.9 | 535 | 1105 | 1690年 |
| 2" | 1780年 | 38.1 | 680 | 1405年 | 2150年 |
| 3インチ | 2560 | 44.5 | 980 | 2020年 | 3090 |
| 3インチ | 3360 | 50.8 | 1280年 | 2650 | 4050 |
| 4インチ | 5250 | 64.6 | 2000年 | 4140 | 6330 |
調整可能な接続アクセサリー
柔軟な噴霧角度と方向制御、調整可能なノズル接続。
| 入口サイズ | スプレー角度 | ノズル長(mm) |
|---|---|---|
| 1/4インチ | 60°、150°、170° | 53.9 |
| 1/4インチ | 90°、120° | 47.6 |
| 3/8インチ | 60°、150°、170° | 60.3 |
| 3/8インチ | 90°、120° | 47.6 |
| 1/2インチ | 60°、150°、170° | 79.4 |
| 1/2インチ | 90°、120° | 64.6 |
| 3/4インチ | 60°、150°、170° | 87.3 |
| 3/4インチ | 90°、120° | 69.9 |
| 1" | 60°、150°、170° | 116 |
| 1" | 90°、120° | 92.1 |
| 1-1/2インチ | 60°、150°、170° | 171 |
| 1-1/2インチ | 90°、120° | 111 |
| 2" | 60°、170° | 175 |
| 3インチ | 60° | 302 |
| 3インチ | 90°、120° | 203 |
| 4インチ | 60°、90°、120° | 229 |
主な利点
- 低閉塞リスク: 迅速なフローチャネル設計は液体バリアの形成を抑えつつ容量を維持できます
- 均一なカバレッジ: 正確なブレード構造により最適な粒子分布と噴霧の均一性が確保されます
- 高流量容量: 大規模産業システム向けに最大11,960 L/minの流量をサポートします
- 柔軟な設置: 標準配管システムと互換性があります;簡単に取り付けられるか後付けも可能です
- 耐腐食性: 過酷な化学・海洋環境に適した多様な材料オプション
- 詰まりが最小限: 高固形物用途に適した大きく障害のない流れ通路
産業応用
- 排気ガス洗浄(船舶、工業プラント)
- 排ガスの脱硫および脱硫
- ガス冷却システム
- 粉塵除去および汚染防止
- 洗浄および洗浄作業
- 耐火および消火システム
- 海水淡水化装置
- 化学処理およびタンカーシステム
品質保証
CYCOスパイラルノズルは包括的なテストと検証を受けます:
- すべての原材料に対する塩水噴霧腐食試験
- 精度検証のための精密寸法測定(CMM)
- 組成検証のための材料スペクトル解析
- 低・中・大流量性能試験(0–10バール、200–2,500 L/min)
- 液滴サイズ分布解析用のレーザー粒子アナライザー
- 噴霧角度、流量、アトマイズ性能の完全な検証
注文情報
フォーマット: [入口サイズ] – SPJT – [材料コード] – [噴霧角度] – [容量]
例: 1/4 – SPJT – SS – 120 – 7
物質コード:
- SS:ステンレススチール
- 316SS:316 ステンレススチール
- 254SMO:254 スーパーオーステニティックステンレススチール
- 2205年:デュプレックス・ステンレススチール
- 2507:スーパーデュプレックス ステンレススチール
- PVDF:ポリビニリデンフッ化物
- PTFE:ポリテトラフルオロエチレン(テフロン)
- PP:ポリプロピレン
CYCOについて
CYCO(東莞長原噴霧技術)は1997年から産業用噴霧ノズルを製造しています。フルコーン、ホロウコーン、スパイラル、エアアトマイジング、タンク洗浄ノズルを専門とするCICOは、世界中の2,000社以上のお客様に海洋スクラバーシステム、排気ガス洗浄装置、カスタムスプレーソリューションを提供しています。
見積もりをご依頼いただくか、カスタム仕様について当社のエンジニアリングチームとご相談ください。大量注文、OEM/ODMソリューション、技術サポートについてはお問い合わせください。
