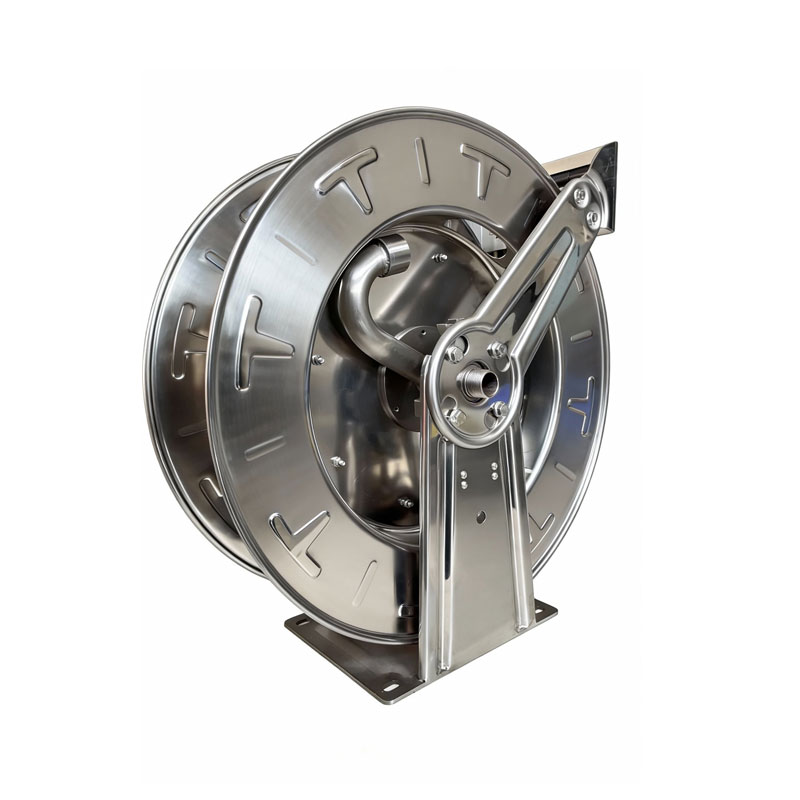

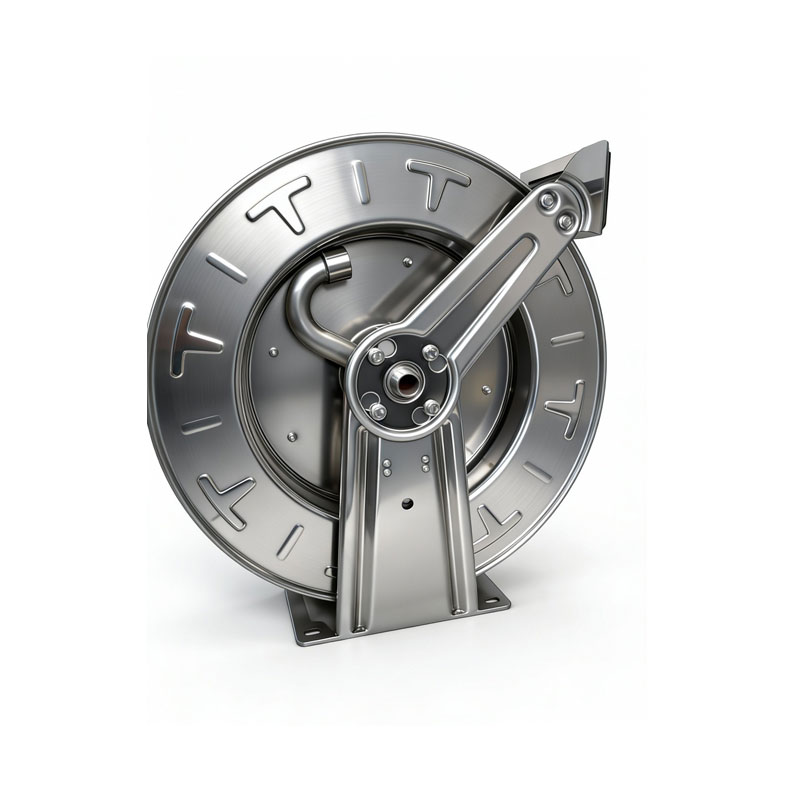

Stainless Steel Spring Driven Hose Reel CY-DS84
Product Name
Stainless Steel Spring Driven Hose Reel CY-DS84
SKU
CY-DS84
Material
304 Stainless Steel
Drive Type
Spring-Driven with Clutch Mechanism
Maximum Pressure
21 bar
Operating Temperature
Up to 99°C (low and medium pressure)
Hose Connection
NPT Internal Thread
Installation Type
Wall, Ceiling, or Floor Mount
ステンレス製スプリング駆動ホースリール CY-DS84
SKU: CY-DS84
カテゴリ: エアホースリール |ホースリール |油圧ホースリール |オイルホースリール |スプリング駆動ホースリール
概要
CY-DS84は、信頼性の高い自動引き込みと、厳しい工業環境でのホース収納を目的に設計されたプロフェッショナルグレードのスプリング駆動ホースリールです。耐腐食性の304ステンレススチールと電気化学的表面処理を施したこのリールは、作業場、工場、サービスセンター、建設現場で耐久性と性能を提供します。空気、水、油、油圧、グリースの用途に設計されており、堅牢なエンジニアリングと実用的な機能を組み合わせ、職場の安全性を高め、ホースの寿命を延ばします。
主な特徴
- 密閉型ドライブスプリング: 保護された駆動機構は環境汚染を防ぎ、部品寿命を延ばします
- 調整可能なクッションストップ: 正確な制御と安全性のために、任意の長さでホースをロックできます
- 調整可能なガイドアーム: 柔軟な壁、天井、床設置のための複数の位置オプション
- ロングライフドライブスプリング: クラッチタイプのリールスプールは逆巻線によるスプリング損傷をほぼ排除します
- 耐腐食・防塵性: 304 ステンレス鋼構造と電気化学的表面処理が行われ、過酷な環境にも耐えられます
- 自動引き込み: スプリング駆動機構によりホースの回収が滑らかで一貫性があります
応用
- 圧縮空気システム
- 水の供給と循環
- 油圧流体輸送
- 石油流通
- グリース潤滑システム
- 工業工場および保守施設
- 建設およびサービス運用
技術仕様
| 仕様 | 詳細 |
|---|---|
| 最大圧力 | 21小節 |
| 動作温度 | 最大99°C(低圧および中圧) |
| 素材 | 304 ステンレススチール |
| ドライブタイプ | クラッチ機構付きスプリング駆動 |
| 重量(ホースなし) | モデルによって異なる |
| ホース接続 | NPT内部スレッド |
| 設置 | 壁掛け、天井、または床掛け |
利用可能なモデル
CY-DS84シリーズは、さまざまなサイズや長さに対応するための複数の構成を含みます。
| モデル | 重量(kg) | ホース識別番号(mm) | ホース外径(mm) | アウトレット | ホース長(m) | 寸法 L×W×H (mm) |
|---|---|---|---|---|---|---|
| LC600 OLS-S | 15 | 10 | 15 | 3/8インチ | 15 | 492×206×521 |
| LC607 OLS-S | 16 | 10 | 15 | 3/8インチ | 21 | 492×206×521 |
| LC800 OLS-S | 15 | 13 | 19 | 1/2インチ | 15 | 492×206×521 |
| LC807 OLS-S | 17 | 13 | 19 | 1/2インチ | 21 | 492×206×521 |
| DS605 OLS | 17 | 10 | 15 | 3/8インチ | 23 | 479×226×498 |
| DS805 OLS | 17 | 13 | 19 | 1/2インチ | 21 | 479×226×498 |
| DS900 OLS | 17 | 19 | 27 | 3/4インチ | 12 | 479×226×498 |
| DS806 OLS | 18 | 13 | 19 | 1/2インチ | 25 | 479×291×498 |
| DS807 OLS | 18 | 13 | 19 | 1/2インチ | 30 | 479×291×498 |
| D906 OLS | 18 | 19 | 27 | 3/4インチ | 20 | 479×291×498 |
| 56-00 OLS | 10 | 10 | 15 | 3/8インチ | 11 | 356×156×365 |
| 78-00 OLS | 19 | 13 | 19 | 1/2インチ | 15 | 502×178×514 |
| D92-00 OLSBW | 52 | 13 | 20 | 1/2インチ | 30 | 667×305×670 |
| D93-00 OLSBW | 53 | 19 | 30 | 3/4インチ | 23 | 667×305×670 |
| D94-00 OLSBW | 53 | 25 | 38 | 1" | 15 | 667×305×670 |
| D92-00 OMSBW | 54 | 13 | 21 | 1/2インチ | 23 | 667×305×670 |
| D93-00 OMSBW | 54 | 19 | 30 | 3/4インチ | 15 | 667×305×670 |
手動リールオプション
手動操作が必要な用途において、HSシリーズは信頼できる代替手段を提供します:
| モデル | 重量(kg) | 圧力(バー) | アウトレット | ホース長(m) | 寸法 L×W×H (mm) |
|---|---|---|---|---|---|
| HS18-000 | 16 | 35 | 1/2インチ | 130 | 508×464×483 |
| HS28-000 | 16 | 35 | 1/2インチ | 191 | 508×616×483 |
| HS19-000 | 17 | 35 | 3/4インチ | 130 | 508×464×483 |
| HS29-000 | 16 | 35 | 3/4インチ | 191 | 508×616×483 |
| HS37-000 L | 21 | 35 | 1" | — | 604×584×626 |
重要な注記
- ホースは含まれていません。適合するホースの選択や入手状況については、CYCOにお問い合わせください。
- 手動中圧リールは最大99°Cで動作します。
- すべてのモデルは標準的な産業用互換性のためにNPT内部ねじ接続を搭載しています。
ホース管理システムの最適化は準備が整いましたか? 詳細な仕様、カスタム構成、OEM/ODMソリューション、または大量注文価格についてはCYCOまでお問い合わせください。
