タンク清掃システムのアップグレードが必要な5つのサイン

食品、飲料、化学、製薬施設における工業用タンク清掃は、総処理時間の15〜25%を占めています。3大陸にわたる40+の製造現場を監査した結果、古い洗浄システムは水を40〜60%多く浪費し、洗浄サイクルを2〜3×延長し、製品の品質や規制遵守を危うくする汚染リスクを生み出していることを一貫して観察しています。

本記事では、タンク清掃システムが即時の対応を必要とする5つの具体的な警告サインを特定し、運用データや実際の施設改修によるROI分析を裏付けています。

目次

1. 【不完全な清掃カバーおよび残留物問題】(#incomplete 清掃)
2. [過剰な水と化学物質の消費](#excessive 消費)
3. [延長された清掃サイクル時間](#extended サイクル)
4. 繰り返し発生する汚染および品質問題
5. 運用コストと保守頻度の増加
6. FAQ
7. 結論

1.不完全な清掃補償と残留物の問題

システム故障の最も重要な指標は、清掃サイクル終了後の目に見える残留物や汚染です。

デッドゾーンや影のエリアは、スプレーパターンがすべての内部表面に届かない場合に発生します。静止スプレーボールは、取り付けフランジ、攪拌シャフト、バッフル付近に予測可能な死角を作り出します。ある乳製品加工業者は、8,000ガロンのタンクの12%に牛乳タンパク質の堆積物が上部の隅に存在していることを発見しました。これらの部分は40分の清掃サイクルにもかかわらずスプレーボールが接触しなかった場所です。

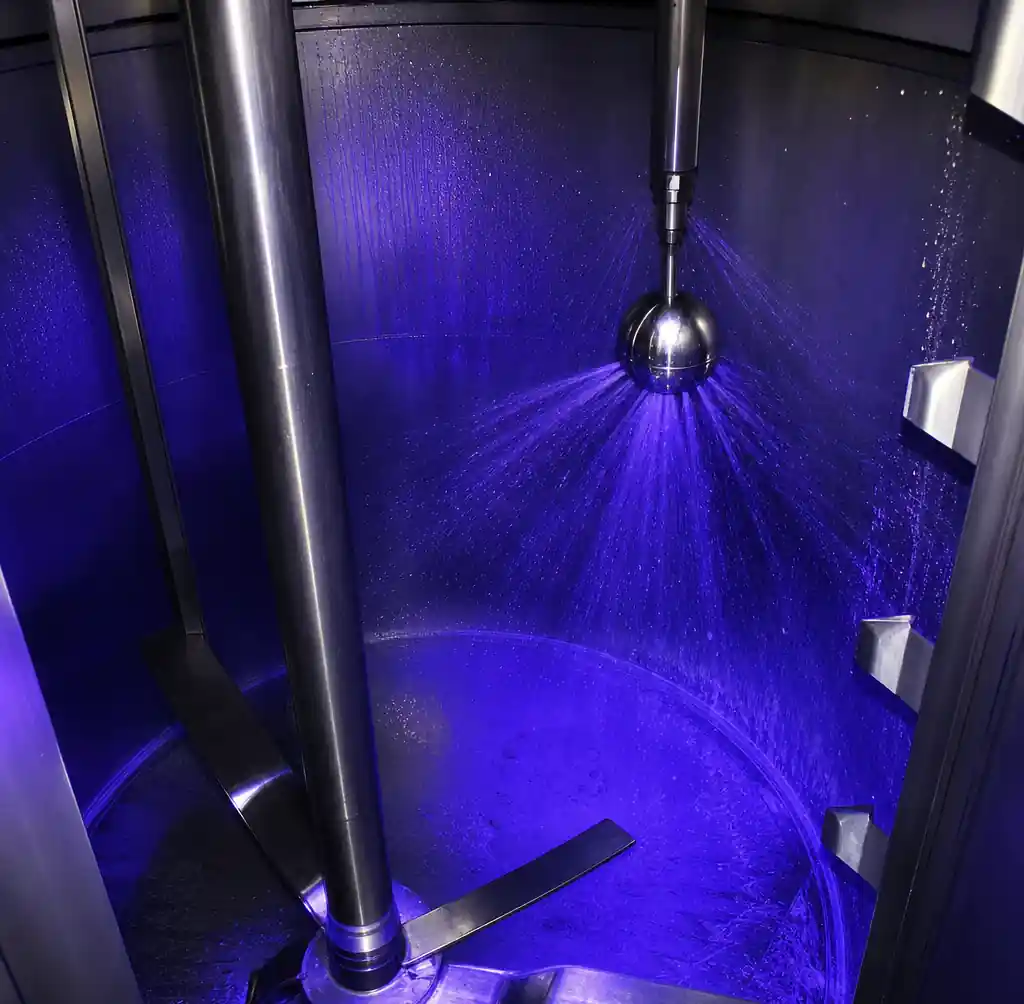

産業用タンク内の静電気スプレーボールで攪拌シャフト周辺のカバレッジデッドゾーンが表示されています

頑固な残留物の蓄積は衝撃力不足を示します。スプレーボールはタンク壁で2〜5 PSIの圧力を発生させ、軽い土壌には十分ですが、焼き付いたタンパク質、キャラメル化した糖、鉱物スケールには効果がありません。現代のロータリージェットヘッドは30〜50 PSIの衝撃を与え、静電気システムに抵抗する残留物を除去します。

検証試験は問題を定量化します。ATPモニタリングは残留有機汚染を測定し、清浄な表面は<10 RLU(相対光度単位)を示します。洗浄サイクルに失敗した結果は30–500+ RLUを示します。紫外線下でのリボフラビントレーシングは正確な被覆ギャップを明らかにし、どのタンクエリアが不十分な噴霧曝露を受けているかを記録します。

施設が繰り返しの清掃サイクルや手作業で適切な清掃を要求する場合、清掃システムは十分なカバー力や衝撃力が欠けています。

2.過剰な水と化学物質の摂取

15〜20年前に設計された清掃システムは、現代の高効率な代替品よりも2〜4×多くの資源を消費します。

水消費基準はシステムの非効率性を明らかにします。古いスプレーボールシステムは、タンク容量あたり0.8〜1.2ガロンを必要とします。10,000ガロンのタンクは1回の洗浄サイクルで1,070〜1,600ガロンを消費します。現代のロータリー設計では、同じタンクでも1サイクルあたり400〜670ガロンあたり0.3〜0.5ガロンを消費します。

スプレーボールとロータリーノズルシステムの水使用量を比較する流量計測定

1日に20台のタンクを清掃する施設であれば、年間335万〜465万ガロンの節約に相当します。水道と下水道の1ガロンあたり0.01ドルなら、水道費だけで年間33,500〜46,500ドルの節約になります。暖房エネルギーは水消費を50%削減することでさらに年間23,600ドルの節約となります。

化学物質使用効率は分布の均一性に依存します。ある飲料施設では、ロータリージェットヘッドにアップグレードし、すべての表面に均一に化学物質を分散させることで、1サイクルあたりの苛性当て消費量を28ガロンから16ガロンに削減しました。

もし光熱料金の請求書でタンクの容量あたり0.7ガロンを超える水消費量や、化学費が年比で15〜30%上昇している場合、システムの非効率が測定可能な運用コストを負担していることになります。

3.清掃サイクルの延長

清掃にかかる時間は生産能力と収益の創出を直接減少させます。

洗浄時間比較は技術間で劇的な違いを示しています。10,000ガロンのステンレス製タンクで、適度なタンパク質汚染がある場合:

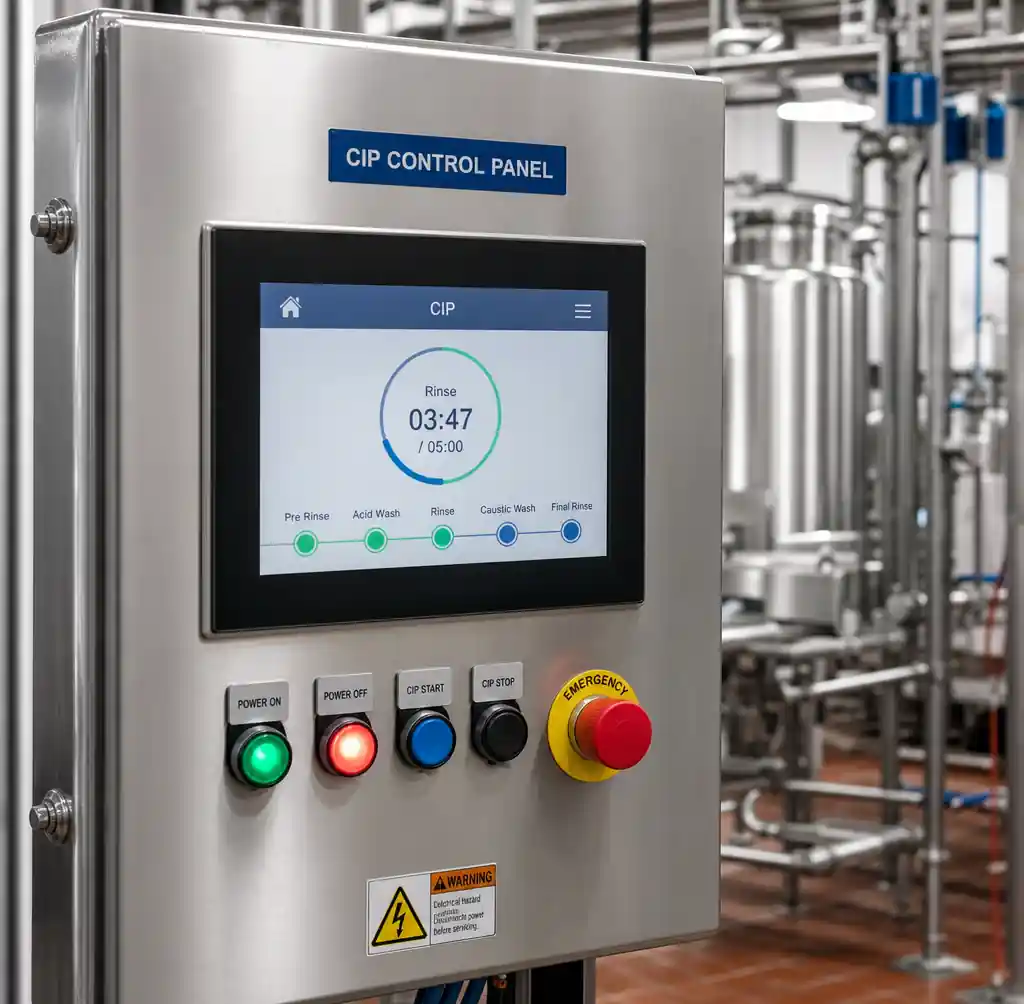

清掃サイクルタイマーおよびプロセス段階を表示するCIPシステム制御パネル

• 静的スプレーボール:合計サイクル時間35〜50分
• ロータリースプレーヘッド:総サイクル時間18〜28分
• ロータリージェットヘッド:総サイクル時間10〜18分

醸造所でバッチ間に18個の発酵タンクを清掃したことで、その経済的影響が実感されました。元のスプレーボールシステムは1タンクあたり45分(合計13.5時間)必要でした。ロータリージェットヘッドのアップグレードにより洗浄時間は1タンクあたり15分(合計4.5時間)に短縮され、切り替えごとに9時間の回復が実現しました。

生産能力影響は洗浄時間を収益に変換します。もし処理ラインが1時間あたり15,000ドルの利益を生み出している場合、1分節約する分は250ドルの生産価値に相当します。1日20サイクルで1タンクあたり25分節約できる施設は8.3時間の回復能力を回復し、追加の生産ランテーションに十分な容量をもたらします。

清掃サイクルが業界基準を超えて長くなっていると、生産能力や運用効率を犠牲にすることになります。

4.繰り返される汚染と品質の問題

清掃システムの故障は、汚染事象、バッチ拒否、規制違反として現れます。

微生物汚染は、洗浄システムがバイオフィルムを除去できなかったときに発生します。ATP試験の結果、問題が明らかになりました。清潔な表面は<10 RLUを測定しますが、洗浄が不十分だと細菌が定着する場所に30–500+ RLUの残留有機物が残ります。あるジュース加工業者は、スプレーボールのデッドゾーンに起因するリステリア汚染を繰り返し発生し、バイオフィルムが日々のCIPサイクルでも残留していました。 醸造所の工業用発酵タンクで複数の容器が洗浄を必要とすることがあります 製品間の交差汚染は、以前のバッチ残留物が残留する場合に発生します。アレルゲンの残留は深刻な規制リスクを生み出し、ある施設ではタンク清掃不十分なためピーナッツプロテインが「ピーナッツフリー」製品ラインに登場したためFDAから警告書を受け取りました。規制遵守不備は洗浄システムの不十分さに起因します:FDA検査で洗浄検証失敗、3-A衛生基準違反、ATP検証試験の失敗、環境モニタリングで持続的な汚染パターンが示されます。品質影響指標 汚染リスクを定量化します:| 指標 | 許容性能 | 警告レベル | 重大故障 | |-----------|------------------------|---------------|------------------| |ATPテスト | <10 RLU | 10–30 RLU | >30 RLU | |タンパク質残留物 |<0.5 mg/L すすぎ水 | 0.5–2.0 mg/L | >2.0 mg/L | |細菌数 |<1 CFU/cm² | 1–10 CFU/cm² | >10 CFU/cm² | |目視検査 |目に見える残留物なし |微量フィルム |目に見える堆積物 | |アレルゲン検査 |検出限界以下 |検出可能な微量 |定量可能なレベル |

ある製薬会社は、3回連続でエンドトキシンの仕様を満たしていないため、洗浄システムの不備を記録しました。調査の結果、劣化したスプレーボールによりタンク表面の8〜15%が不十分に洗浄され、細菌のエンドトキシン蓄積が可能であることが判明しました。99.5%のカバー率が確認された回転タンク洗浄ノズルへのアップグレードにより、汚染源は排除されました。

施設で繰り返し良好な環境モニタリングや清掃の検証失敗が起きている場合、清掃システムは十分なカバー力や衝撃力が不足している可能性があります。

5.運用コストの上昇とメンテナンス頻度の増加

老朽化した清掃システムは、維持費や運用効率の低下を通じて経済的負担を増大させます。

メンテナンスコストの上昇はシステムの陳腐化を示しています。トラックのスプレーボール穴の詰まりは月1回の清掃が必要で、6〜12ヶ月ごとのベアリング交換(高品質なロータリージェットヘッドは3〜5年持続)、シールの破損、腐食を示す圧力低下、部品の入手困難などがあります。

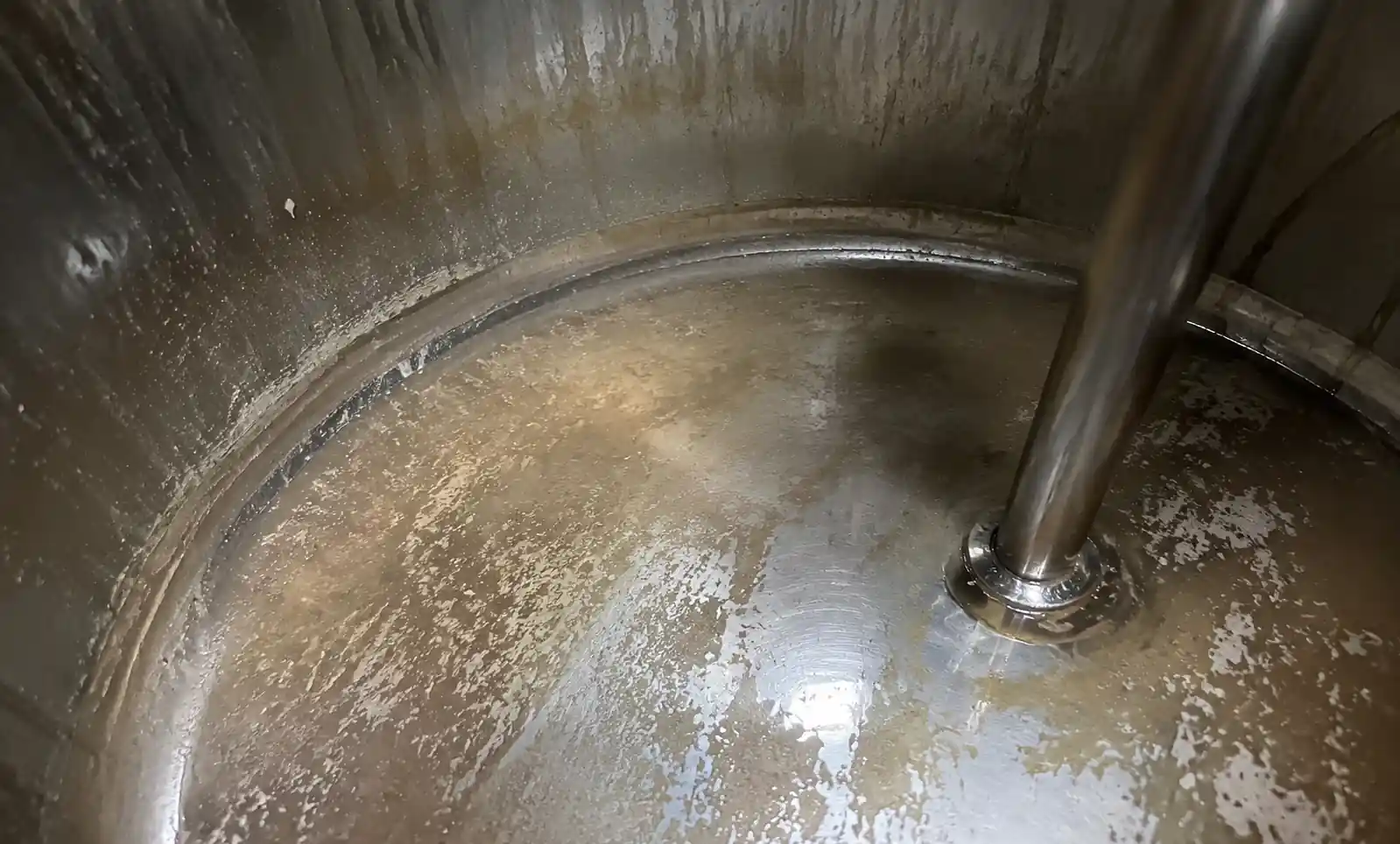

不十分な洗浄によるバイオフィルムの形成と残留物の蓄積を示すタンク内部表面

ある化学処理業者の25年前に使われたスプレーボールシステムは、年間30,800ドルのメンテナンス(交換、ガスケット、労働費)がかかりました。新しいロータリージェットヘッドシステムは年間4,500ドルのメンテナンスが必要で、26,300ドルの節約となりました。

総所有コスト10年間の比較は真のシステム経済性を示しています:

システムアップグレード資本コスト:$85,000–$150,000(タンク数による) 返済期間:5〜9ヶ月 10年投資収益率:1,220〜2,229%

施設で四半期ごとのメンテナンスや、1サイクルあたりタンクあたり50ドルを超える清掃システムの運用コストが発生した場合、財務分析が即時のシステムアップグレードをサポートします。

よくある質問

Q: 自分の清掃システムが現在の衛生基準を満たしているかどうかはどうやって確認できますか?

取り付けポイントやバッフル付近の既知のデッドゾーンを含む、すべての内部タンク表面でATP検証試験を実施します。清潔な表面は<10 RLUを測定してください。30 RLUを超えると洗浄が不十分であることを示します。表面仕上げ(≤32 Raマイクロインチ)、セルフドレーニング設計、検査のアクセス性に関する3-A衛生基準の適合を確認しましょう。 摩耗・損傷したスプレーボールに浸食されたスプレー穴や機械的摩耗が示されています Q: タンク清掃システムのアップグレードの典型的な回収期間はどれくらいですか? 回収期間は現在のシステムの非効率により5〜18ヶ月です。深刻な問題(>1.0ガロン/立方フィートの水消費、>40分の清掃サイクル、汚染問題)を抱える施設では、5〜9か月の回収が可能です。中程度の非効率なシステムは12〜18か月の回収率を示します。

Q: 個別のタンクをアップグレードできますか?それともCIPシステム全体を交換する必要がありますか?

CIPポンプの容量が現代のノズル流量と圧力の要件に対応できれば、タンクごとのアップグレードも可能です。ロータリージェットヘッドは通常、1タンクあたり10〜25 GPMで60〜150 PSIを必要とします。既存のCIPスキッドが十分な流量と圧力を供給していれば、個々のタンクに最新のノズル技術を後付けすることができます。

Q: ロータリージェットヘッド技術へのアップグレードでどのようなROIを期待できますか?

典型的なROIは、水節約(30〜60%削減)、エネルギー節約(30〜55%)、化学物質削減(20〜40%)、生産時間回収(洗浄時間短縮40〜65%)で年間150〜250%の範囲です。ある醸造所では、89,000ドルのシステムアップグレードで洗浄時間が58%短縮され、年間運営コストが127,000ドル削減され、初年度ROIは143%を記録しました。

Q: 現代の清掃システムはどのようにして汚染問題を防いでいますか?

現代のロータリージェットヘッドは97〜99.5%の被覆率を達成し、スプレーボールの75〜88%に対し、バイオフィルムが形成されるデッドゾーンを排除します。より大きな衝撃力(30–50 PSI 対 2–5 PSI)は頑固な残留物を除去し、バイオフィルムの形成を妨害します。自動化統合により、検証済みで再現可能な清掃サイクルが文書化されたコンプライアンスが可能となります。

結論

タンク清掃システムの不十分さは、不完全なカバーによる汚染リスク、過剰な資源消費による運用コストの高騰、洗浄サイクルの延長による生産能力の低下、そして維持費の増加による陳腐化の兆候として現れます。これら5つの警告サインは、個別または組み合わせて、洗浄性能を最適化し運用コストを削減するために即時の対応が必要であることを示します。

定期運用中にタンク清掃機器を点検するメンテナンス技術者

最新のロータリージェットヘッド技術は97〜99.5%の補償、水消費を40〜65%削減、清掃時間を50〜70%短縮、運用コスト削減による5〜18か月の回収期間を実現します。施設に2つ以上の警告サインがある場合は、財務分析でシステムアップグレードを支援します。

YuechenPrecision Technologyは、食品、飲料、医薬品、化学処理向けの静的スプレーボールから高効率ロータリージェットヘッドまで、包括的なタンク洗浄ソリューション(/products/tank-clean-nozzle-tank-clean-machine/13.html)を製造しています。当社のアプリケーションエンジニアリングチームは、洗浄システムの監査、性能検証、そしてタンクの形状や衛生要件に最適化されたカスタムソリューションを提供しています。

今すぐお問い合わせください タンク清掃システムの評価、ROI分析、技術仕様により、汚染リスクを排除しつつ運用コストを40〜60%削減します。
