ドライフォグ加湿器システム:繊維および印刷産業への利点

目次

1. はじめに
2. 【ドライフォグ加湿器とは何ですか?】(#what はドライフォグ加湿器です)
3. [なぜ繊維工場は正確な湿度管理が必要なのか](#why-textile-mills-need-precise humidity-control)
4. 【ドライフォグが印刷品質を向上させる方法】(#how-ドライフォグが印刷品質を向上させる)
5. 【省エネルギーとコスト削減】(#energy 効率とコスト削減)
6. [設置および保守のベストプラクティス](#installation およびメンテナンスのベストプラクティス)
7. 業界のケーススタディ
8. よくある質問
9. 結論

はじめに

最適な相対湿度(RH)を維持することは、繊維や印刷の生産において最も見落とされがちでありながら重要な要素の一つです。湿度が不足すると静電気、繊維の破損、印刷物のずれに直面します。湿度が高すぎると製品の欠陥や機器の腐食のリスクがあります。

乾燥霧ノズルは10ミクロン未満の超微細な水滴を生成します

従来の加湿システム(圧縮空気スプレーや遠心式アトマイザーなど)は、表面を過度に湿らせたり、水たまりを残したり、過剰なエネルギーを消費したりすることがよくあります。ドライフォグ加湿器システムは、微細な水滴(10ミクロン未満)を瞬時に蒸発させ、機械や完成品を濡らさずに水分を加えることでこれらの問題を解決します。

プラントマネージャーや品質エンジニアにとって、この技術は廃品の減少、エネルギー料金の削減、国際品質基準への準拠につながる。本ガイドでは、繊維および印刷環境におけるドライフォグ技術の測定可能な利点を、実際のデータと業界のケーススタディをもって探っていく。

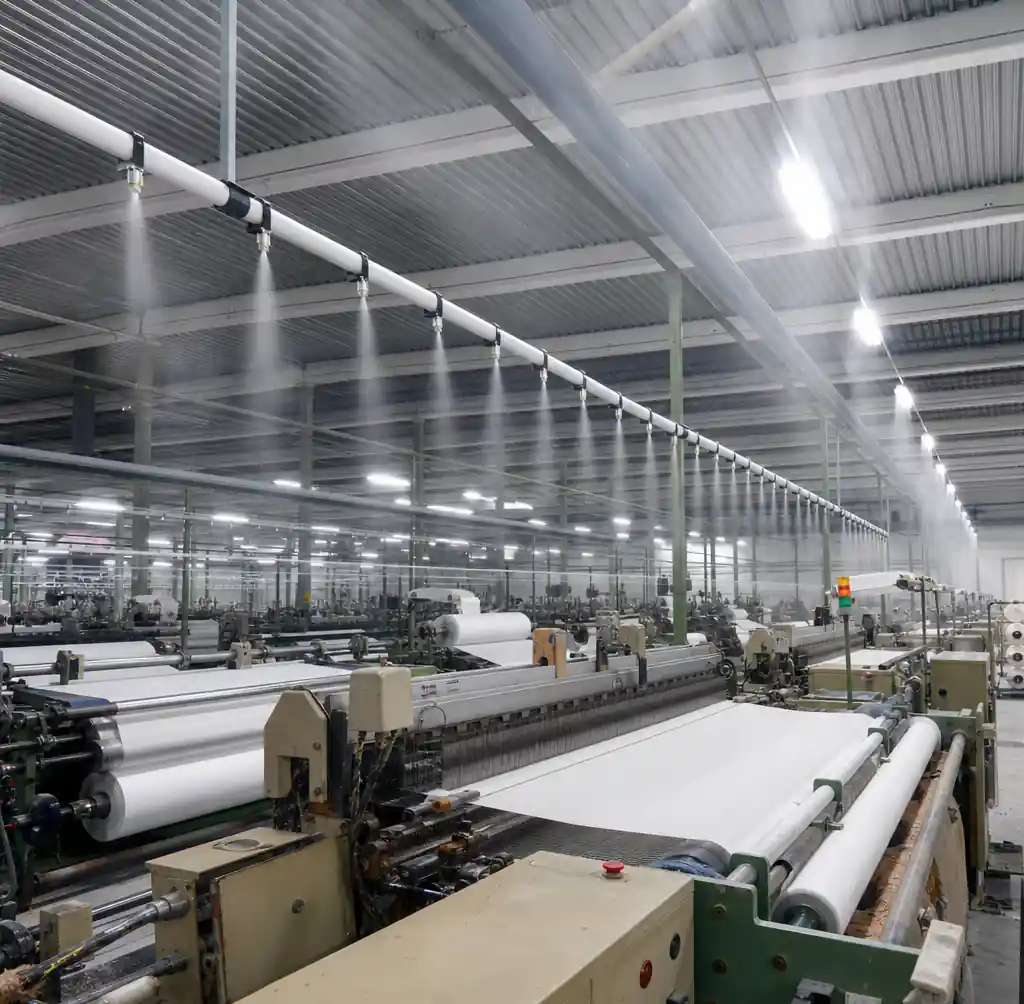

適切な湿度管理システムを備えた繊維工場生産現場

ドライフォグ加湿器とは何ですか?

ドライフォグ加湿器は、通常直径1〜10ミクロンの超微細水粒子を生成し、高圧ポンプ(70〜100バール)と特殊なステンレスノズルを使用します。加熱を加える蒸気システムや脱灰水を必要とする超音波ユニットとは異なり、ドライフォグは単水道水または軟水を使用し、常温で動作します。

主な違いは「乾燥度」です。液滴は10ミクロン未満なので、完全に蒸発するまで空気中に留まります。滴りが落ちず、床が濡れず、飽和した表面に細菌が繁殖しません。これにより、液体の水との接触を避けなければならない環境に適したドライフォグが理想的です。

一般的な構成要素は以下の通りです:

• 高圧プランジャーポンプ
• ろ過および逆浸透(RO)前処理
• ステンレス製配管
• アンチドリップバルブを備えた精密ミストノズル
• 湿度センサーおよびPLCベースのコントローラ

従来のシステムと比較して:

なぜ繊維工場は正確な湿度管理を必要とするのか

繊維繊維は吸湿性があり、周囲の湿度に基づいて水分を吸収・放出します。ISO 139:2005によると、標準試験条件では20°Cで湿度65%が求められています。偏差の原因:

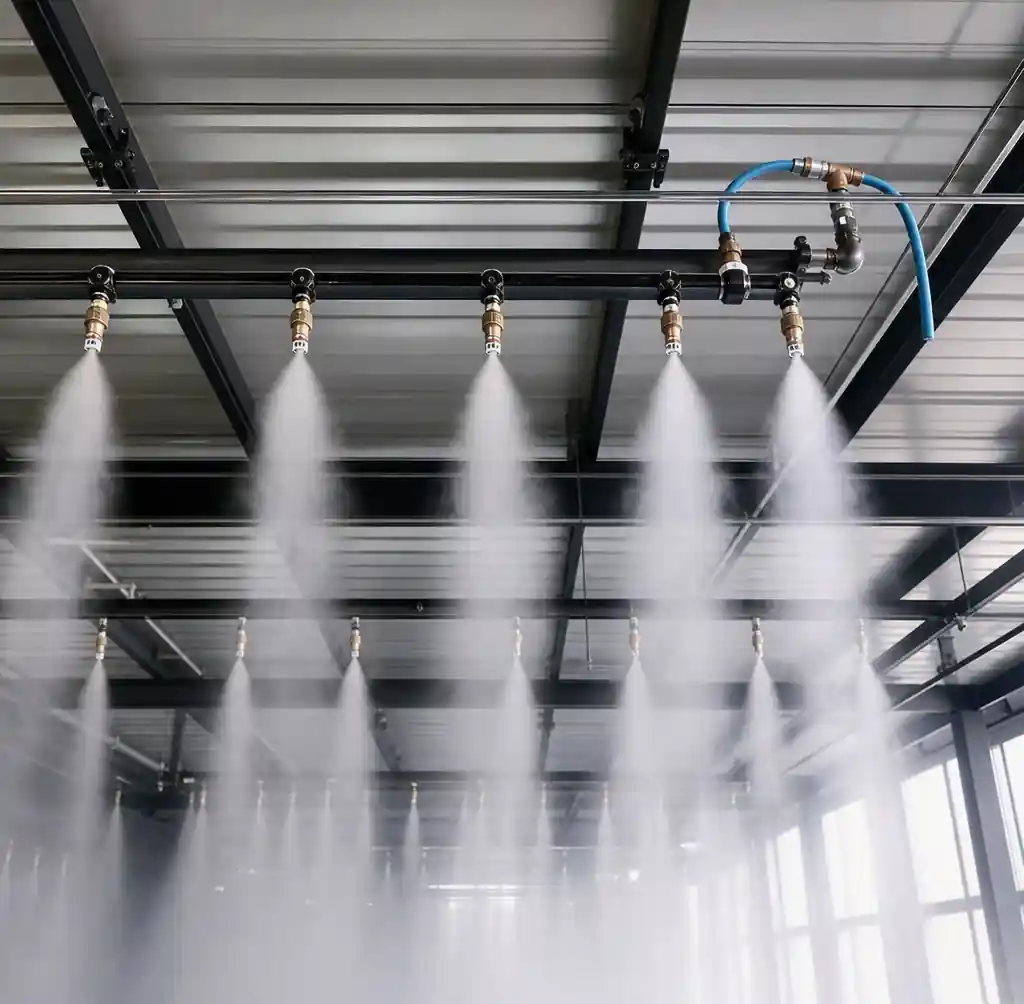

工業施設の天井に設置された乾霧加湿ノズル

• 糸の張力変動:湿度が低い(50%未満)は静電気が増し、糸が切れたり絡まったりします。
• 繊維破損:綿や羊毛は湿度45%未満で脆くなり、破損率が最大30%増加します。
• 織機効率低下:織りにおいて、経糸は伸縮性を維持するために75〜80%の相對湿度を必要とします。乾燥条件では織機の速度が10〜15%低下します。
• 寸法不安定性:製造中に湿度が変動すると、仕上げ後に繊維が収縮または伸びることがあります。

プロセス別推奨RHレベル

ドライフォグシステムは、大きな開放物置でも製品を過剰飽和させることなく、これらのレベルを±2%の湿度精度内に保ちます。

ドライフォグが印刷品質を向上させる方法

フレキソグラフィック、グラビア、デジタルテキスタイル印刷において、湿度管理は色の一貫性とレジスターの正確さのために不可欠です。

静的排除

低湿度は基材(紙、フィルム、布地)に静電気を発生させ、ほこりを引き寄せインクの滴をはじきます。乾燥霧は空気に導電性の水分を加え、静電気を自然に接地させます。高価なイオン化バーは不要です。

インク・パフォーマンス

水性インクは制御された蒸発に依存しています。湿度が40%を下回ると、インクはアニロックスローラー上で乾いてから転写し、スキップやピンホールを引き起こします。55〜60%の湿度ではインクがより長く開き、きれいかつ均一に転写します。

基質次元安定性

紙やフィルムは湿度の変化で膨張・収縮します。多色印刷では、0.5%の伸縮でも0.5mmの誤認が生じ、高級包装やアパレルラベルには許容されません。ドライフォグはプレス生産中ずっと基材の安定を保ちます。

「グラビュアホールにドライフォグを設置した後、印刷廃棄物を8%から2%未満に削減しました。」 — インド包装コンバーター生産マネージャー

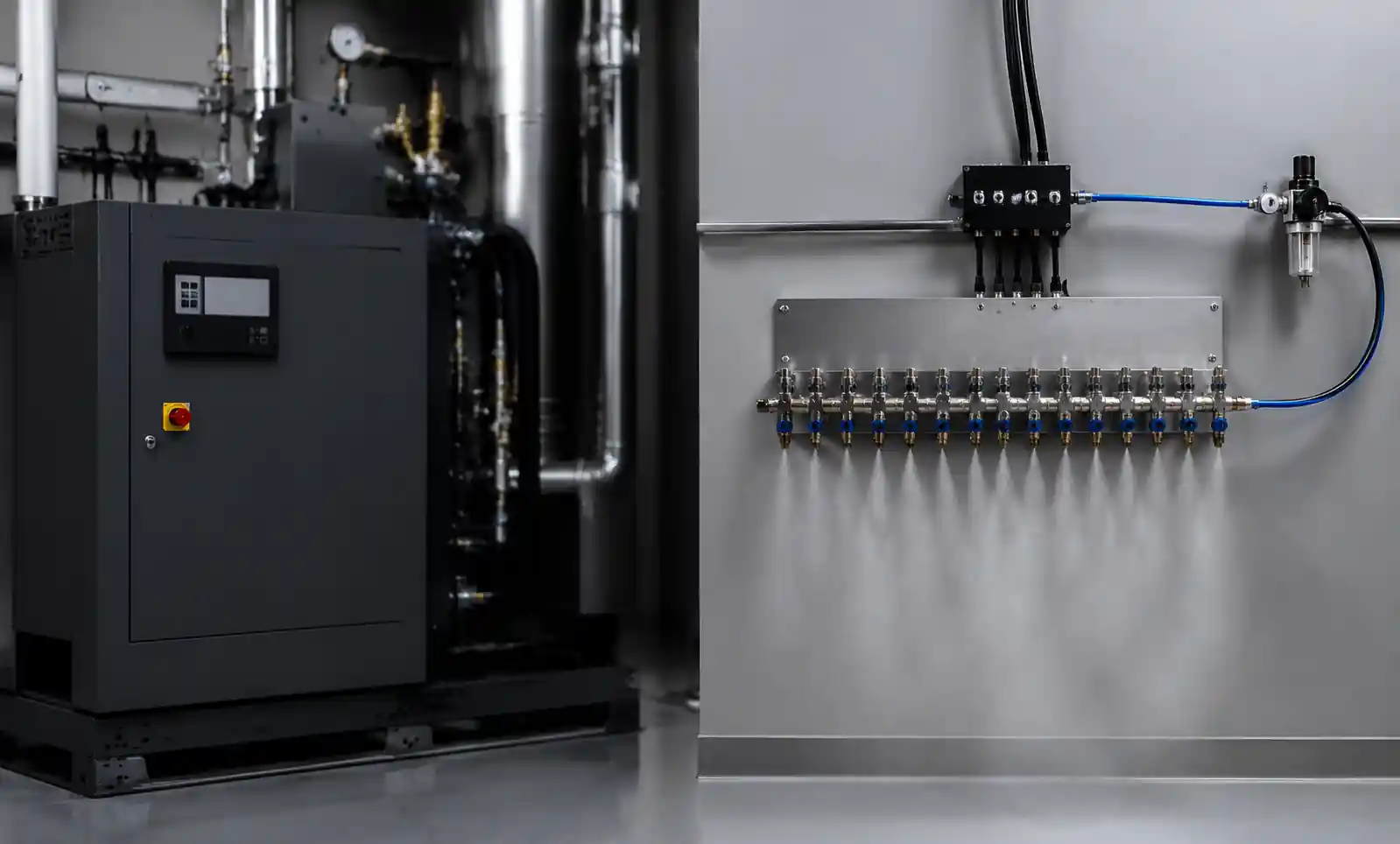

蒸気加湿器とドライフォグシステム部品の並べ比較

省エネとコスト削減

ここでドライフォグがすべての代替手段を上回る効果があります。65%の湿度を必要とする10,000平方メートルの繊維ホールを考えてみてください。

• 蒸気システム:3,000 kWボイラー+500 kW配水ポンプ→月間約35,000 kWh。
• ドライフォグシステム:150個の高圧ノズル × 15 W = 2.25 kW + 7.5 kW ポンプ→ 月間10,000 kWh未満。

これはエネルギー消費の70%削減に相当します。年間0.12ドル/kWhの節約は$36,000を超えます。さらに、ドライフォグは空気を霧化するノズルとは異なり圧縮空気を使用しないため、通常は発電所の電気料金の30〜40%を占める高額なコンプレッサーのエネルギーを削減できます。

メンテナンスコスト比較(年金)

ドライフォグの後付け修理の回収期間は、通常8〜14ヶ月で、エネルギーとメンテナンスの節約だけを基準とし、品質向上の向上は含まれていません。

設置および保守のベストプラクティス

寿命と性能を最大化するために、以下のエンジニアリングガイドラインに従ってください:

1. 水質:軟水(硬度≤50 ppm)またはRO浸透水を使用しましょう。硬水はノズルを急速にスケールさせ、液滴の大きさを増やし効率を低下させます。
2. ノズル配置:ノズルは床面から2.5〜3mに設置し、均一に4〜6m間隔で配置します。機械や製品を直接狙うのは避けてください。
3. 湿度センサー:製品レベル(高さ1.5m)に複数のゾーンに設置します。ゾーン固有の制御のためにPLCに接続します。
4. 冬季作業:空間を冷やさないように、予熱された水(15〜20°C)を使用して作業者の快適さに影響を及ぼすことがあります。
5. メンテナンススケジュール:
   • 月次:フィルターとストレーナーの点検。
   • 四半期ごと:(スケーリングが見られた場合)クエン酸浸水でノズルを清掃します。
   • 年次:ポンプシールの交換と圧力の校正確認。

プロのコツ:初期試運転時に各ノズルマニホールドの下にドリップトレイを設置してください。ドライフォグは滴りませんが、湿度の高い気候では冷たいパイプからの結露を捕まえるのに役立ちます。

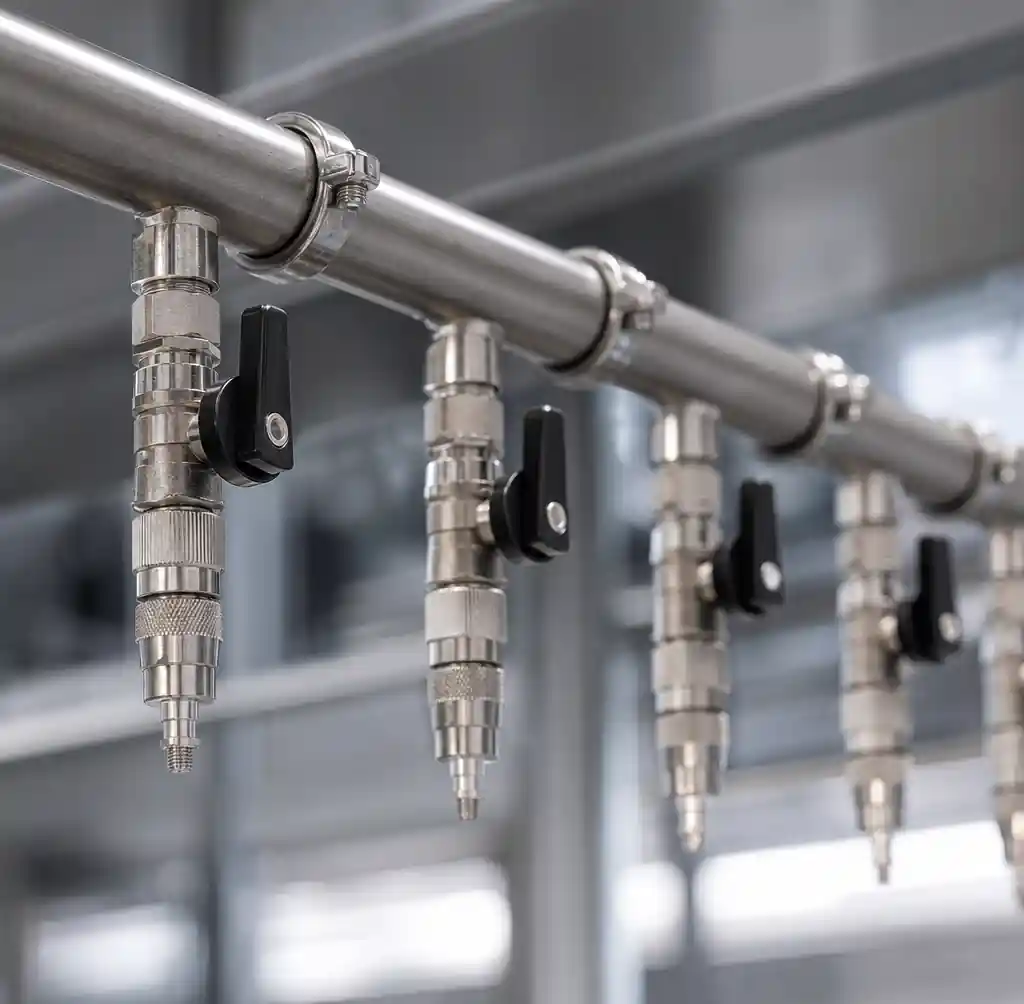

複数の分配ポイントを持つドライフォグノズルマニホールド

業界の事例研究

ケース1:パキスタン綿織物工場

• サイズ:25,000 m²、400台の織機
• 問題:経糸が70%の湿度を下回る頻繁な破損;織機効率は78%。
• 解決策:RO前処理付き180個のドライフォグノズル。
• 結果(6か月後):
  • RHは78%±1.5%で安定
  • 織機効率が91%に向上
  • 糸切れが42%減少
  • 年間エネルギーコストは58,000ドルから19,000ドルに減少。
  • ROI:3年間で514%;10ヶ月で回収。

ケース2:ドイツのデジタル繊維プリンター

• サイズ:2,500 m²、4台のシングルパスプリンター
• 問題:35〜45%のRH変動によるインクジェットノズルの詰まりと色のずれ。
• 解決策:ゾーン制御付き30基のドライフォグノズル。
• 結果:
  • RHは55%±1%で維持
  • インク廃棄物を65%削減
  • プリンターのダウンタイムは週12時間から2時間未満に短縮されました。
  • すべてのバッチで一貫したデルタE(色差)が1.0未満であること。

ケース3:インドのフレキソ包装工場

• サイズ:8,000 m²、6 CIフレキソプレス
• 問題:静電気がフィルムの詰まりや印刷ミスを引き起こしました。
• 解決策:プレス通路に集中した80基の乾式霧ノズル。
• 結果:
  • 静電圧を15 kVから0.5 kV未満に低下。
  • 廃棄フィルムを1日あたり300kg削減。
  • 3か月以内にG7カラー認証を取得しました。

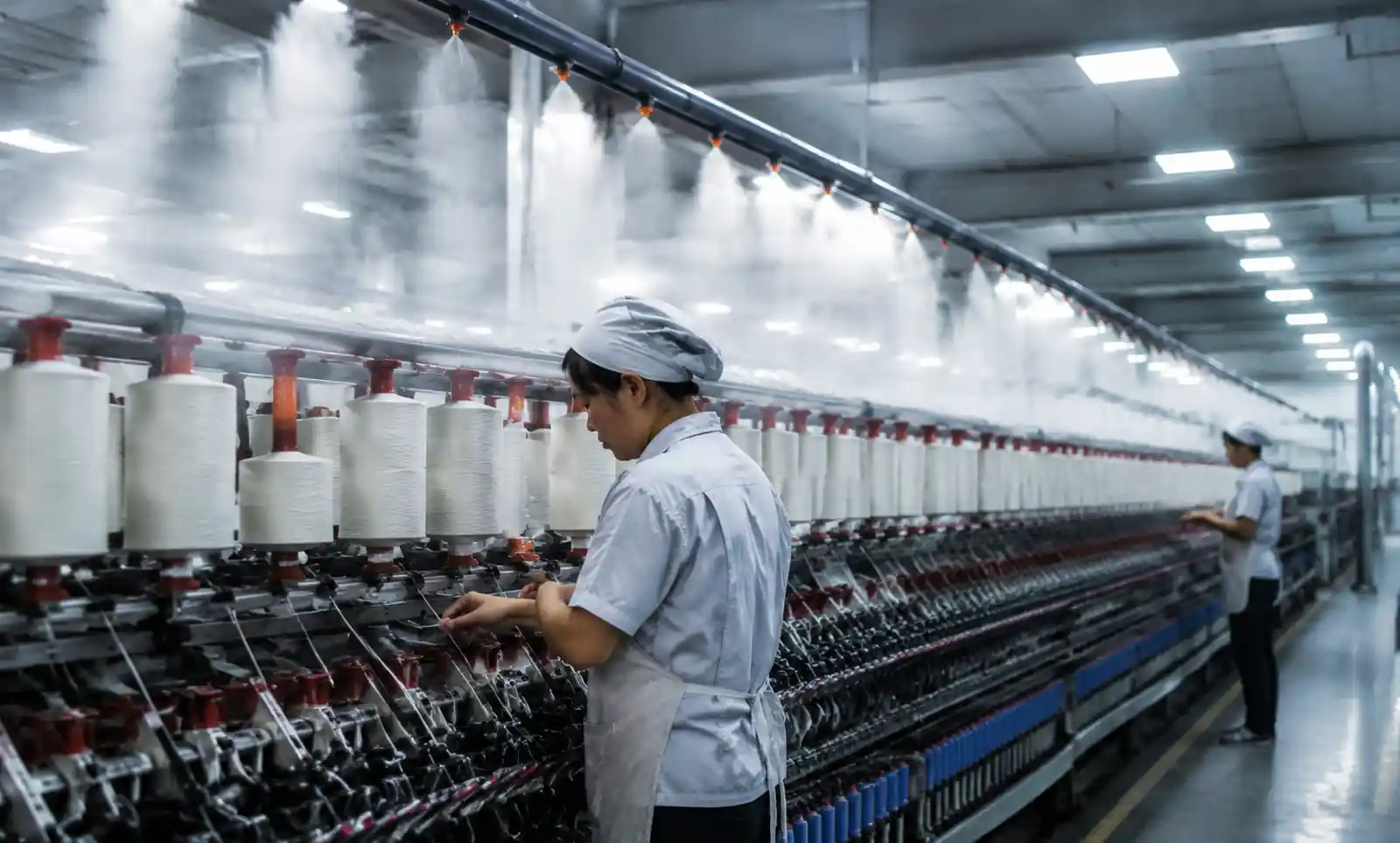

湿度管理環境での糸紡績または織り作業

よくある質問

1.ドライフォグは電子機器に安全ですか?
はい。水滴は沈殿前に蒸発するため、回路基板に結露のリスクはありません。ノズルはコントロールパネルから少なくとも1m離れた場所に設置してください。

2.必要な水圧はどのくらいですか?
ほとんどのシステムは70〜100バールで動作します。パッケージには高圧プランジャーポンプが同梱されています。

3.乾燥霧は寒冷地で使えますか?
もちろんです。作業場の温度低下を防ぐために、混合弁を使って温めたお湯を使いましょう。

4.ノズルはどのくらいの頻度で交換が必要ですか?
適切なろ過を経てば、ノズルは5〜8年持ちます。Oリングとシールのみが年次交換が必要です。

5.ドライフォグは空気中のほこりを取り除くのでしょうか?
部分的には。細かい霧は粉塵粒子を集結させ、沈降させます。しかし、専用の粉塵回収システムの代わりにはなりません。

6.ノズルあたりの一般的なカバー範囲はどのくらいですか?
1本のノズルは、気流と対湿度の目標に応じて高さ3mで20〜30 m²をカバーします。

7.既存の蒸気加湿プラントにドライフォグを後付けで組み込むことはできますか?
はい。ほとんどの改造は各ゾーンに2〜3日かかり、生産中断は最小限です。

8.脱灰水は必須ですか?
いいえ。軟水(≤50 ppm)で十分です。逆耐熱(RO)は、非常に高圧(≥100バール)に推奨されます。

結論

ドライフォグ加湿器システムは、繊維および印刷業界において、エネルギー効率、製品の品質向上、運用信頼性の優れた組み合わせを提供します。表面を濡らさない超細粒の水滴で正確なRHを維持することで、静電気を排除し、糸や繊維の断裂を減らし、色の登録を安定させ、エネルギーとメンテナンスコストを70%以上削減します。

回収期間が1年未満で、廃棄物削減率が40〜65%と記録されているため、ドライフォグはもはやプレミアムな選択肢ではなく、競争力のある生産の新たな基準となっています。リーンマニュファクチャリングと持続可能な運用に注力する工場管理者にとって、ドライフォグ加湿への投資は最も高いROIの選択肢の一つです。

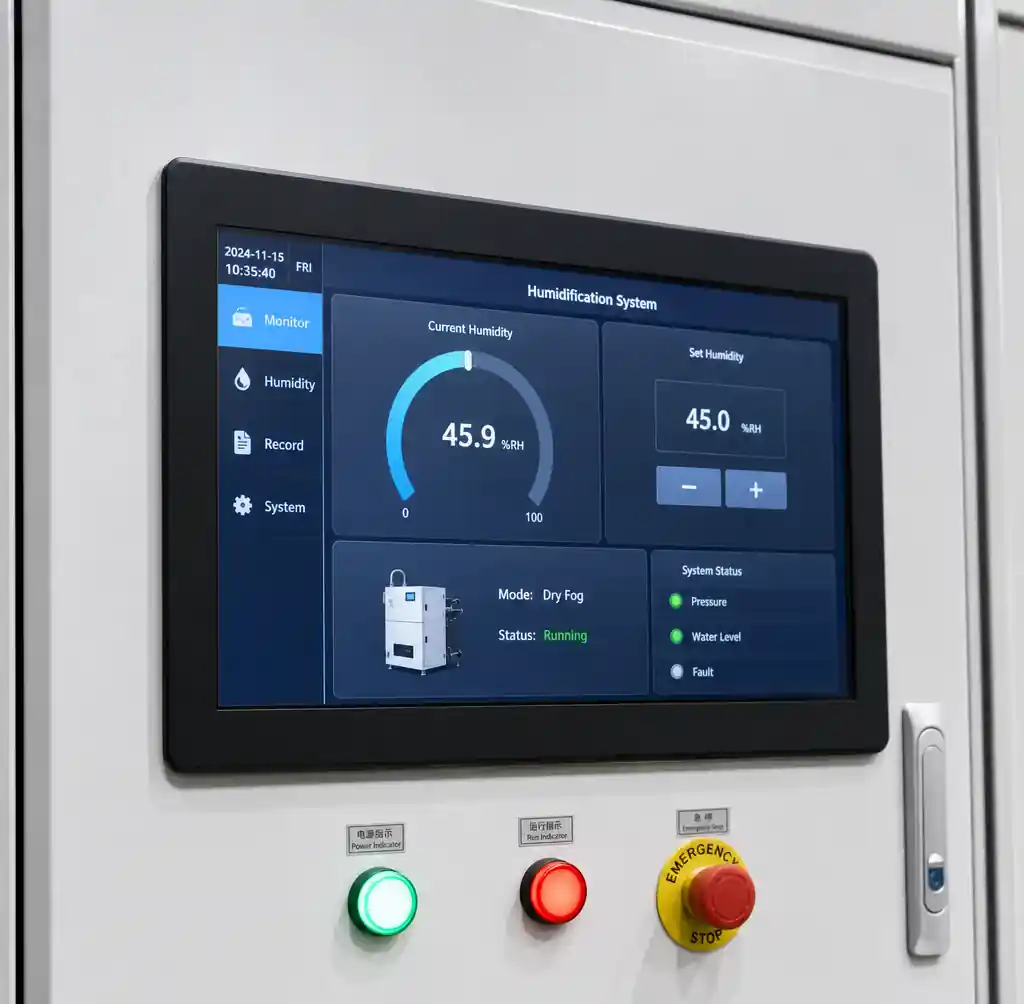

ドライフォグ加湿システムの制御パネルと監視ディスプレイ

より技術的な仕様やシステムサイズの支援については、産業用加湿ノズルをご覧いただくか、エンジニアリングサポートチームまでお問い合わせください。
