産業用タンク内の粘着性残留物の清掃方法:ノズル選択と最適化のためのフィールドエンジニアガイド
工業用タンク内の粘着性残留物—粘性油、ポリマーコーティング、乾燥糖、タンパク質堆積物—は、最も困難な洗浄シナリオの一つです。本ガイドでは、工学の基本、ノズル選択基準、そして頑固な残留物を除去しつつ、サイクル時間、水の使用量、化学薬品消費を最小限に抑えるための実証済みの最適化戦略を解説します。
目次
- 粘着性残留物除去メカニズムの理解
- タンク洗浄のための臨界噴霧パラメータ
- ノズルタイプ比較:回転式、静的式、高衝撃型
- 材料および化学的適合性選択
- 残留タイプ別アプリケーション固有の選択ガイド
- 清掃効果を下げる一般的な設置ミス
- サイクルタイムとコスト最適化
- FAQ
- 【結論と次の行動】(#9-結論と次の行動)
1.粘着性残留物除去の仕組みを理解する
効果的な除去には、機械的衝撃力、溶媒作用(化学的または熱的)、そして十分な被覆時間という3つの同時メカニズムが必要です。基本的な洗浄の式は次の通りです:洗浄率∝(衝撃力×接触時間×化学作用)/残留結合強度。

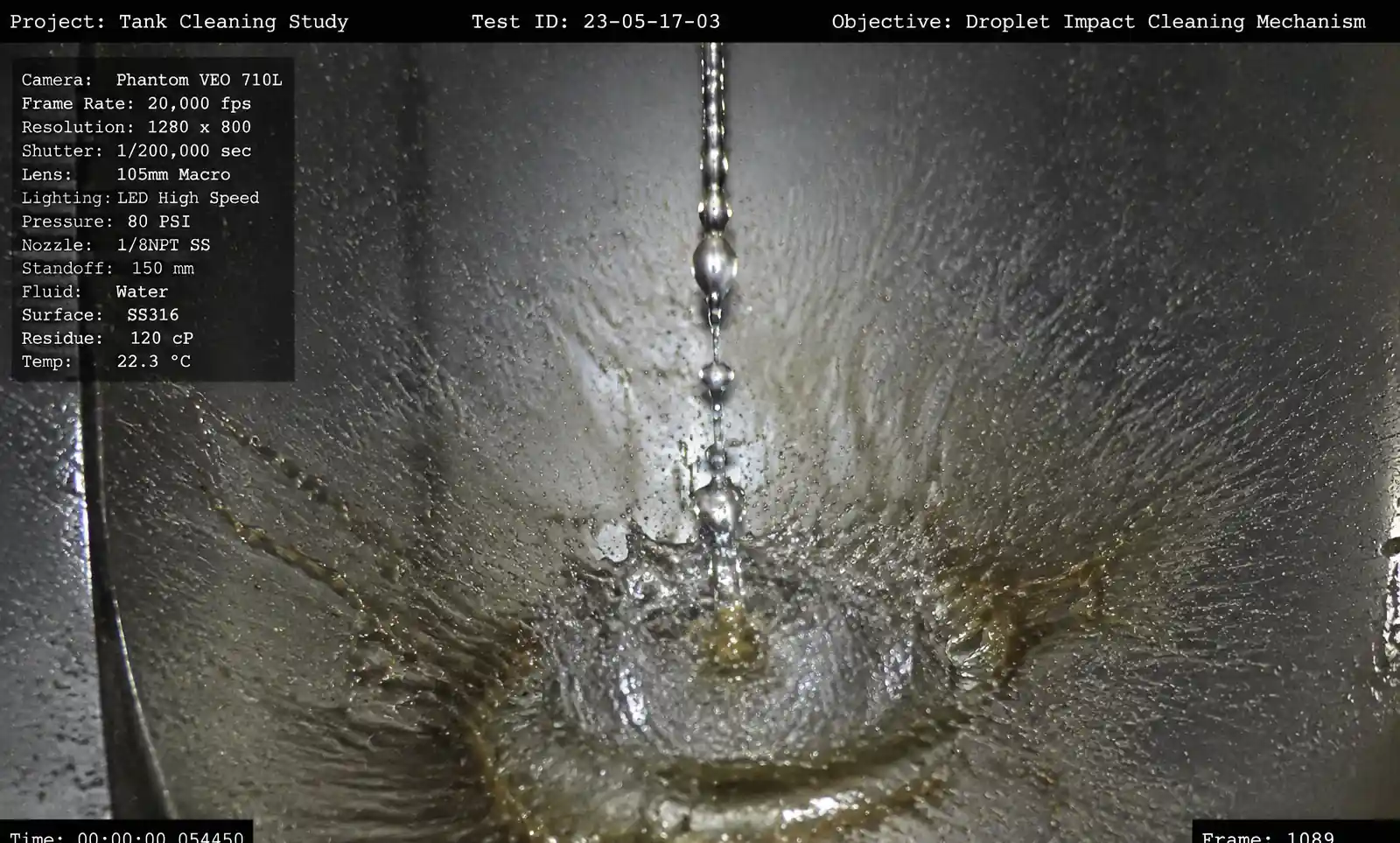

衝撃力はF = ρ × v² × Aによって制御されます。ほとんどの粘着性残留物に対しては、機械的除去を開始するために最小の衝撃力が0.15〜0.30 N/cm²を必要とします。過度に高い衝撃だけでは成功が保証されません。3000 PSIのシステムは、液滴サイズが500ミクロン未満でキャラメル化した砂糖ではしばしば故障し、壁面との接触が持続せず瞬時に霧吹きしてしまうことがあります。
温度は二重の役割を果たします。70°Fから140°Fまでの加熱により、石油由来の残留物の粘度が60〜75%低下し、除去率が劇的に向上します。しかし、タンパク質系残基は160°Fを超えると変性し、除去が難しくなります。乳製品タンクの清掃において、ホエイプロテイン除去に最適な温度は125〜145°Fです。
2.タンク清掃のための臨界スプレーパラメータ
洗浄性能は流量、圧力、液滴サイズ、噴霧パターン形状の4つのパラメータで決まります。
流量と圧力:Q = K × √P。圧力を倍増させることで流量は1.41×増加しますが、2×ではありません。粘着性残留物については、500〜5000ガロンのタンクで15〜50 GPMを推奨します。10 GPM未満では、連続した壁濡れを維持できないことが多いです。
衝撃力:40 PSIで2mmの液滴は約0.20 N/cm²を発生させ、ほとんどの食品残渣に十分です。100 PSIでは、より硬いポリマーコーティングでは衝撃が~0.32 N/cm²まで上昇します。150 PSIを超えると、回転ヘッドは過剰な霧吹きを引き起こし、効果的な衝撃を低下させます。
液滴サイズ:最適範囲は1000〜3000ミクロン。800ミクロン未満では壁の保持力が悪いミストが発生します。4000ミクロン以上は良い効果を発揮しますが、カバレッジ効率は低いです。

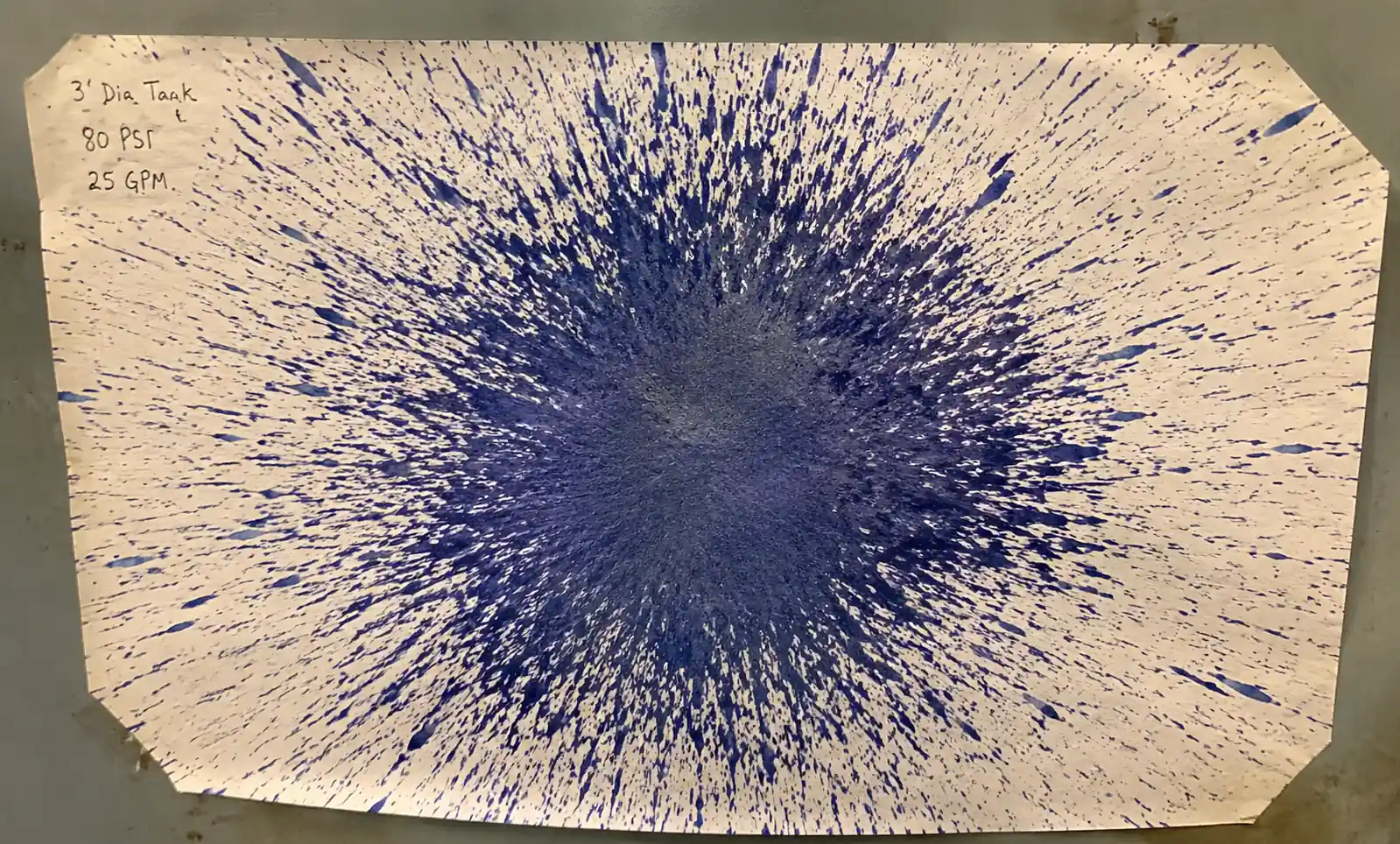

スプレーパターン:ロータリーノズルは360°の球状または多ジェット型インデキシングパターンを生成します。球状のパターンは軽度から中程度の残留物に適しています。マルチジェットパターンは、重く焼き付いた堆積物の流れを集中させます。
3.ノズルタイプ比較:ロータリー、静止、高衝撃

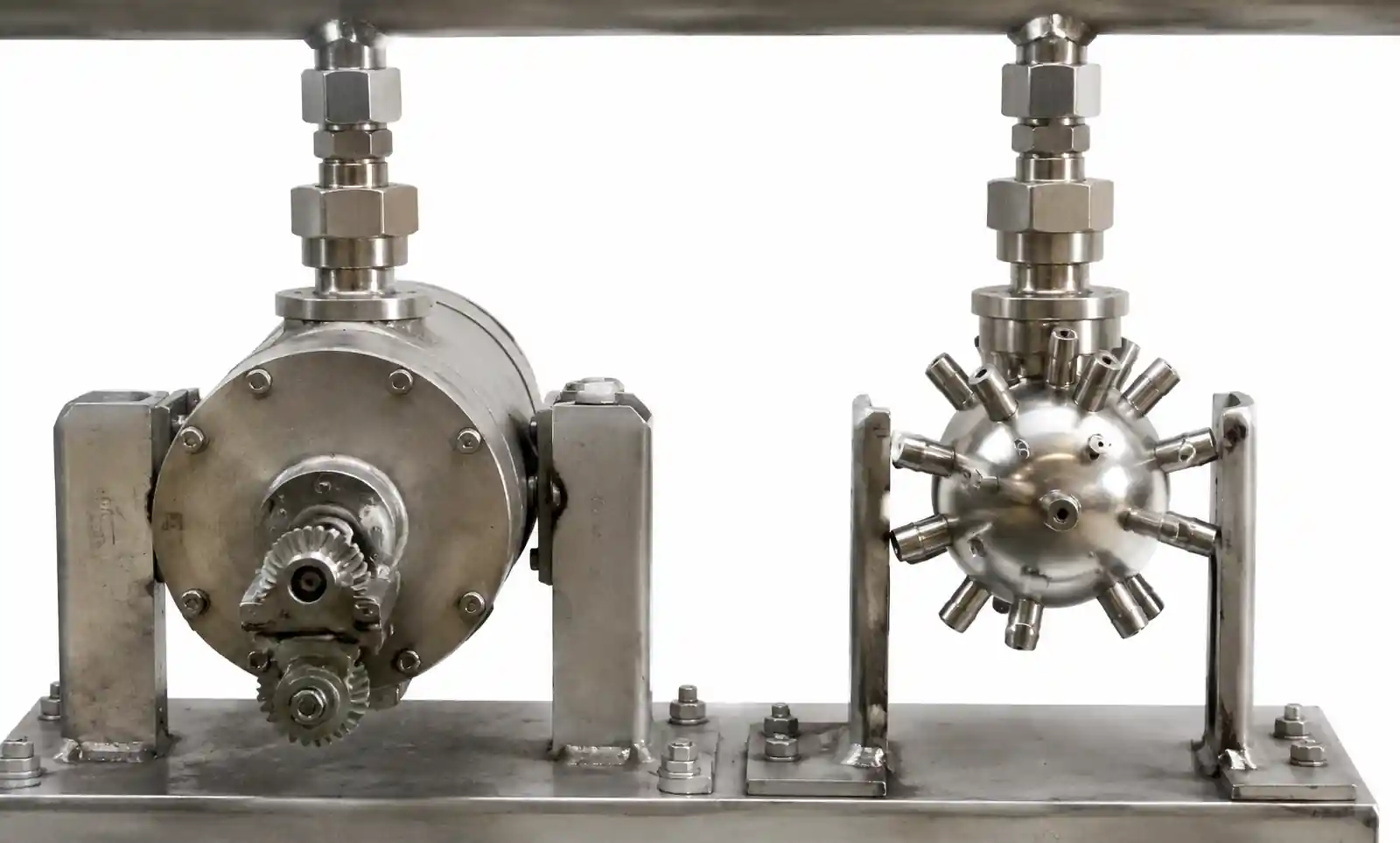

| ノズルタイプ | 清掃機構 | 典型的な流れ | 圧力範囲 | カバレッジ | ベストアプリケーション | 制限 |
|---|---|---|---|---|---|---|
| ギア駆動ロータリー | 制御回転、高衝撃ジェット | 15–50 GPM | 40–150 PSI | 100%体系的 | 重い粘着性の残留物、ポリマー、焼き付いた堆積物 | コストが高くなる($800–$3500)、最小流量が必要で、詰まりリスクがあります。 |
| タービン駆動ロータリー | 流体駆動の回転、低トルク | 10–30 GPM | 25–80 PSI | 95–100% | 中程度の残渣、食品加工、製薬 | 高粘度流体では回転が遅いため |
| 静的スプレーボール | 固定マルチジェット、可動部品なし | 8–40 GPM | 15–60 PSI | 70–85% | 軽い残留物、前すすぎ、メンテナンス | 死角を残す |
| ハイインパクトランス | 集中ジェット、手動/自動 | 5–20 GPM | 500–5000 PSI | ターゲットゾーン | 局所的な重鉱床、コークス、スケール | 完全なカバーはできず、正確な照準が必要です。 |
決定ルール:表面積の>30%を占める残渣の場合、初期費用が高くなるにもかかわらず、回転ヘッドの方がほぼ常にコスト効率が良いです。キャラメル化した砂糖を使った3000ガロンのタンクで、静止スプレーボール(30分、600ガロン)をギア駆動のロータリーヘッド(12分、240ガロン)に置き換えたところ、4.5ヶ月で回収しました。
4.材料および化学的適合性選択
| ノズル材料 | 化学耐性 | 耐摩耗性 | 温度制限 | 相対コスト | 運用期間 | ベストユースケース |
|---|---|---|---|---|---|---|
| 316 ステンレス鋼 | 優秀(pH 2–12) | 中庸 | 400°F | 1.0x | 2〜4年 | 汎用、食品グレード、非研磨性 |
| ハステロイ C-276 | 酸、塩化物、酸化剤に例外的 | 中庸 | 500°F | 4.5–6.0x | 5〜8歳 | 積極的な化学洗浄、塩素化溶剤 |
| PTFE/PVDF | 優れた化学耐性 | かわいそうに | 250–280°F | 1.5–2.0x | 3〜5歳 | 非常に腐食性が高く、研磨剤は使わない |
| シリコンカーバイドインサート | 良好(不活性セラミック) | 優秀(9.5モー) | 800°F | 2.5–3.5x | 8–12歳 | 研磨液、寿命延長 |
| タングステンカーバイドインサート | とても良い | 優秀(9.0 Mohs) | 1000°F | 3.0–4.0x | 10〜15歳 | 重度の擦傷、スラリークリーニング |
現場例:160°Fで4%のNaOHを使用する植物油施設で、316基のSSロータリーヘッドが11か月で測定可能な侵食(流量18%増加)と応力腐食割れを示しました。ハステロイC-276へのアップグレードは3年半で劣化ゼロを示しました。これは5.2×のコスト増加を理由に予期せぬ故障を排除しました。
5.残基タイプ別アプリケーション固有の選択ガイド

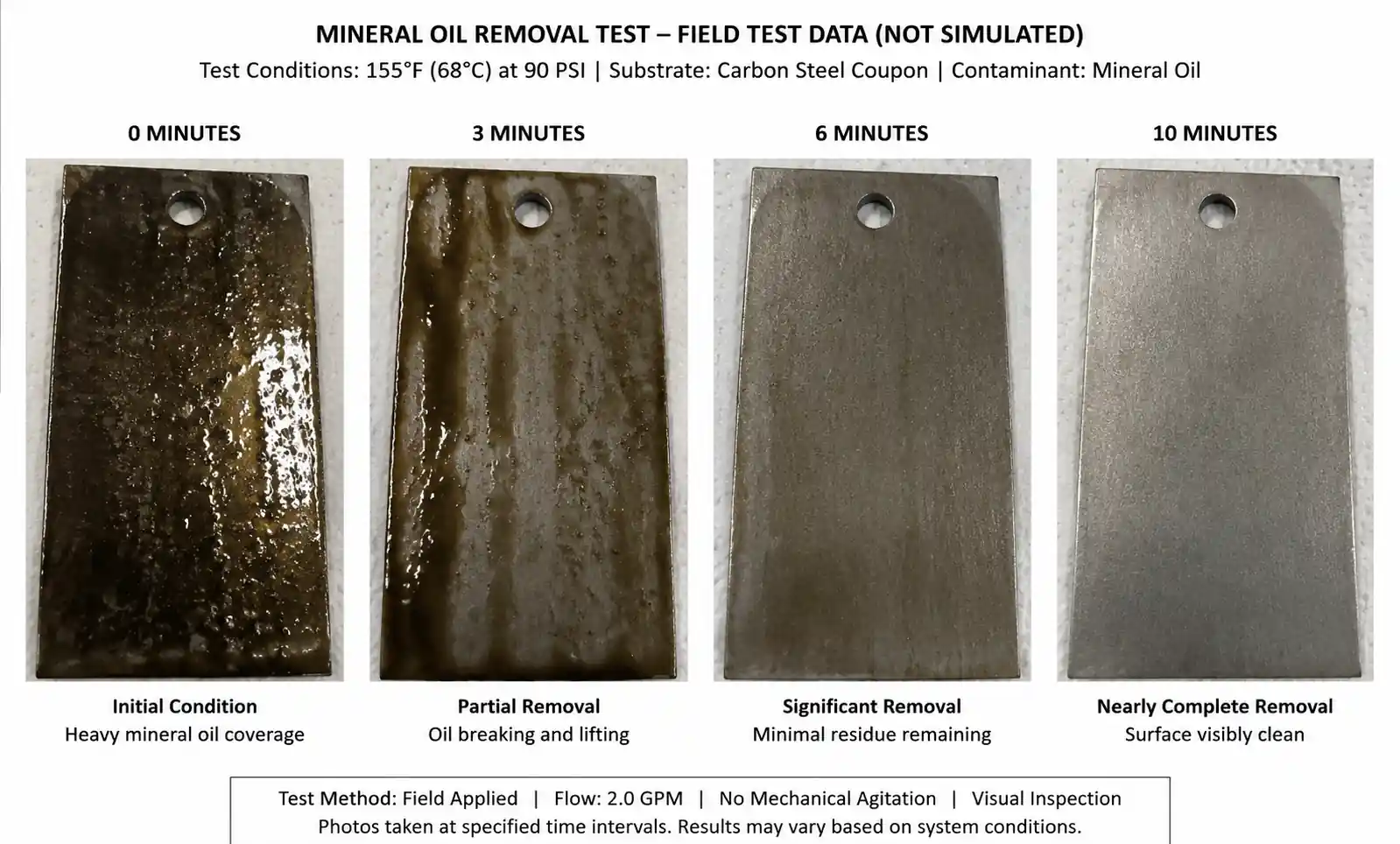

粘性油/グリース:熱水(140〜180°F)によく反応し、中程度の衝撃があります。ギア駆動のロータリーヘッドは60〜100 PSI、20〜35 GPMです。1〜2%のアルカリ洗剤を加えると、洗浄時間は18〜20分から8〜10分に短縮されます。
乾燥糖/シロップ:水を130〜150°Fで保温し、キャラメリゼせずに再溶解させます。ロータリーヘッドは80〜120 PSI、25〜40 GPM。5〜10分の浸け込みは、総サイクル時間を30〜40%短縮します。
タンパク質沈着:変性を防ぐために初期のすすぎは140°F以下に保ちます。2段階の洗浄:冷温のプレリンス(90–120°F、30–50 GPM)と、熱アルカリ性洗浄(150–160°F、pH 12–13)です。より大きなオリフィス(0.15〜0.20インチ)を持つ回転ヘッドは詰まりを最小限に抑えます。
ポリマーコーティング/樹脂:水溶性ポリマー(PVA、PVP):160–180°F、35–50 GPM、80–100 PSI。溶媒系ポリマーは特殊な溶媒と20〜45分の浸け込みが必要です。高衝撃の回転ヘッド(100〜150 PSI)は不可欠です。
粘着性接着剤/ガム:熱によって接着力が80°Fから160°Fまで70〜85%低下します。 ギア駆動の回転ヘッドは0.30〜0.40 N/cm²、90 PSI。粘着剤には溶剤添加(イソプロパノール、リモネン)を検討してください。
6.掃除効果を低下させる一般的な設置ミス
ミス1:クリアランス不足。ロータリーヘッドはノズルから最寄りの壁まで最低でも24〜36インチのスペースが必要です。1200ガロンのクリアランス16インチの原子炉では、下側壁の35%が噴霧接触なしで確認されました。
間違い2:誤った向き。多くの回転ヘッドは方向性があり、メーカーの向き仕様を確認してください。
ミス3:設計フローの外で操作すること。最小流量を下回ると回転が停止します。最大速度を超えると衝撃が減り、摩耗が加速します。
ミス4:ろ過しない。上流に40〜80メッシュフィルターを設置してください。2mmの粒子が1粒で3mmのオリフィスを塞げます。
ミス5:不十分な吐き出し。ベントのサイズを確保すれば、洗浄流量の100〜150%が排気に流れるようにしましょう。

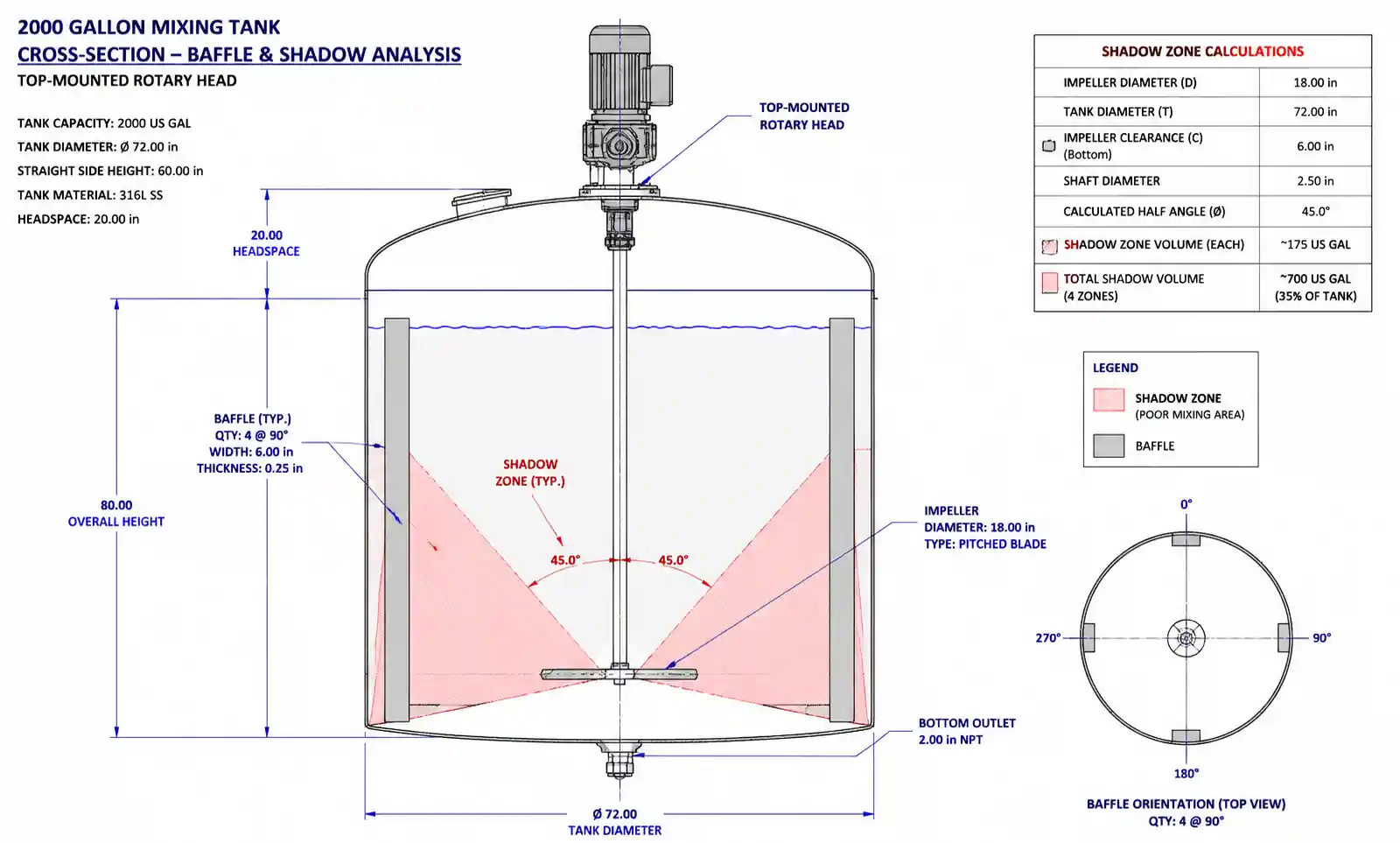

間違い6:シャドウゾーンを無視すること。バッフル、コイル、アジテーターは影のゾーンを作り出します。3Dカバレッジモデリングソフトウェアを使って、死角を予測し、排除しましょう。
7.サイクルタイムとコスト最適化
中程度の粘着性残留物に関する経験則:タンク容量1ガロンあたり0.08〜0.15ガロンの洗浄液。3000ガロンのタンクの場合:1サイクルあたり240〜450ガロン。
最適化サイクル:プレリンス(3〜5分)で残留物質量の40〜60%を除去し、アクティブクリーニング(8〜20分)、すすぎ後(2〜4分)。
経済例:
| パラメータ | 静的スプレーボール | ロータリーヘッド | 変更 |
|---|---|---|---|
| 購入コスト | 320ドル | 2,400ドル | +$2,080 |
| サイクルタイム | 35分 | 14分 | -60% |
| 水はサイクルごとに | 520ガロン | 210ガロン | -60% |
| 年間水道料金($0.008/gal) | $4,570 | $1,850 | -2,720ドル |
| 年間ダウンタイム費用($180/時間) | $19,350 | $7,740 | -11,610ドル |
| 年間総節約 | — | — | $14,330 |
| 返済期間 | — | — | 1.7ヶ月 |
エネルギー:70°Fの水を160°Fに加熱するには~0.75 kWh/galの費用がかかります。容量を520ガロンから210ガロンに減らすことで、1サイクルあたり16ドル、1日3サイクルで年間14,400ドルの節約になります。
8.FAQ
Q: ノズルが摩耗しているかどうかはどうやってわかるのですか?
一定圧力で流量を測定し、増加>10〜15%はオリフィスの摩耗を示します。侵食、ひび割れ、堆積物がないか目視で確認してください。中程度の使用でステンレス製は2〜4年ごとに交換してください。
Q: より早く掃除するために高圧洗浄機(1000+ PSI)を使ってもいいですか?
タンク全体の清掃には使いません。500 PSIを超えると、水滴が非常に細かくなり、壁の濡れを減らします。適切なノズル選択をすれば60〜150 PSIの圧力がより効果的かつ経済的です。
Q: 詰まりを防ぐにはどうすればいいですか?
上流のすぐ上流にYストレーナーまたはバスケットストレーナー(40〜80メッシュ)を設置してください。毎月(粒子量が多い場合は週に一度)点検してください。
Q: ロータリーヘッドの最小タンクサイズはどれくらいですか?
500ガロン以上のタンクは、中程度から重い残留物を持つ回転式ヘッドの恩恵を受けます。500ガロン未満では、静止スプレーボールや手動洗浄の方が経済的かもしれません。
Q: お湯、洗剤、それとも溶剤を使うべきでしょうか?
まずは熱いお湯(140〜160°F)から始めます。不十分な場合は、洗剤(油やタンパク質にはアルカリ性、スケールには酸性)を加えてください。水洗に強い残留物のために溶媒を取っておきましょう。
Q: どうやって水槽が本当にきれいだと確認できますか?
高純度要件には目視検査に加えATPスワブ(微生物学的)、すすぎ水の導電率・濁度、またはTOC分析を用いてください。製品の品質基準に基づく受け入れ基準を確立します。
9.結論と次の行動
効果的な粘着性残留物除去には、衝撃力、化学作用、温度、被覆時間の適切な組み合わせが必要です。ロータリーヘッドは中程度から重い残留物に対して優れた性能を提供します。静止スプレーボールは軽度で頻繁なメンテナンスクリーニングにも有効です。材料の選択は化学的適合性と耐摩耗性の両方を考慮しなければなりません。
直近の次のステップ:
- 現在のシステムを監査する—サイクルタイム、水の使用量、清掃効果を測定する。
- 残留物特性を特定します—油性、タンパク質性、糖系、またはポリマー性。
- 洗浄の不十分なコストを計算する。ダウンタイム、水、化学薬品、品質問題。
- タンクジオメトリの主要ノズルメーカーにカバレッジモデリングを依頼してください。
- 既存のシステムと提案されたノズルを比較するフィールドトライアルを実施します。
ノズル選択、スプレーカバレッジ分析、トラブルシューティングのご相談は、当社のアプリケーションエンジニアリングチームまでご連絡ください。無料のタンク清掃評価をご利用ください。
