タンク清掃におけるデッドゾーンの除去方法:フィールドエンジニアによる完全なカバレッジガイド

洗浄結果の不安定さ、製品汚染、またはタンク洗浄システムに規制違反の問題がある場合は、原因はデッドゾーン、つまりスプレーのカバーが届かない部分である可能性が高いです。不十分なカバーがタンク清掃失敗の約70%の根本原因です。本ガイドでは、適切なノズル選択、位置取り、検証方法を用いてデッドゾーンを特定し、排除し、防止するための実証済み戦略を解説します。

目次

1. デッドゾーンの理解
2. 【デッドゾーンの四つの根本原因】(#2-デッドゾーンの四つの根本原因)
3. 完全カバレッジのためのノズル選択
4. カバレッジの計算:作業例
5. 設置ベストプラクティス
6. フィールド検証手法
7. 持続的なデッドゾーンのトラブルシューティング
8. FAQ
9. 結論

1.デッドゾーンの理解

デッドゾーンとは、タンクの表面が十分な噴霧、衝撃力や液体のカバー範囲を受けず、サイクル時間内に残留物を除去できない状態を指します。製薬用途では、2平方インチのデッドゾーンでもバイオフィルムを抱え、バッチ拒否を引き起こすことがあります。私たちは、誤った配置の攪拌器マウントの周りに単一のデッドゾーンがあっただけで、6か月間で18万ドルの汚染製品損失が発生した事例を記録しています。

デッドゾーンは必ずしも明らかではありません。高濁度の流体はそれらを隠し、目視検査ではバッフルの裏側、加熱コイル周辺、タンク底部の出口付近、コーン遷移ゾーンなど重要な箇所を見逃すことがよくあります。最も信頼できる指標は、定期検査や、より悪い場合は監査時に見つかる残留物の蓄積です。規制の観点から見ると、FDA 21 CFR Part 211.67およびEHEDGガイドラインは、完全な表面被覆を示す検証済み清掃手順を求めており、デッドゾーン除去は任意ではなく、コンプライアンス要件です。

2.デッドゾーンの4つの根本原因

噴霧投射距離不足: ノズルの有効投射距離を超えると、滴は運動量と衝撃力を失います。40 PSIのロータリージェットヘッドの場合、有効投射距離は通常8〜12フィートです。高さ20フィートを超える縦型タンクでは、上部に取り付けた単一のノズルでは十分な力で底に届きません。

内部構造からのシャドーイング: バッフル、コイル、サーモウェル、レベルセンサー、攪拌シャフトはスプレーシャドウを作り出します。4インチのバッフルは、その背後に24インチのゾーンをシャドーイングできます。加熱コイルが壁の被覆面積の最大35%を遮断したケースも測定しました。

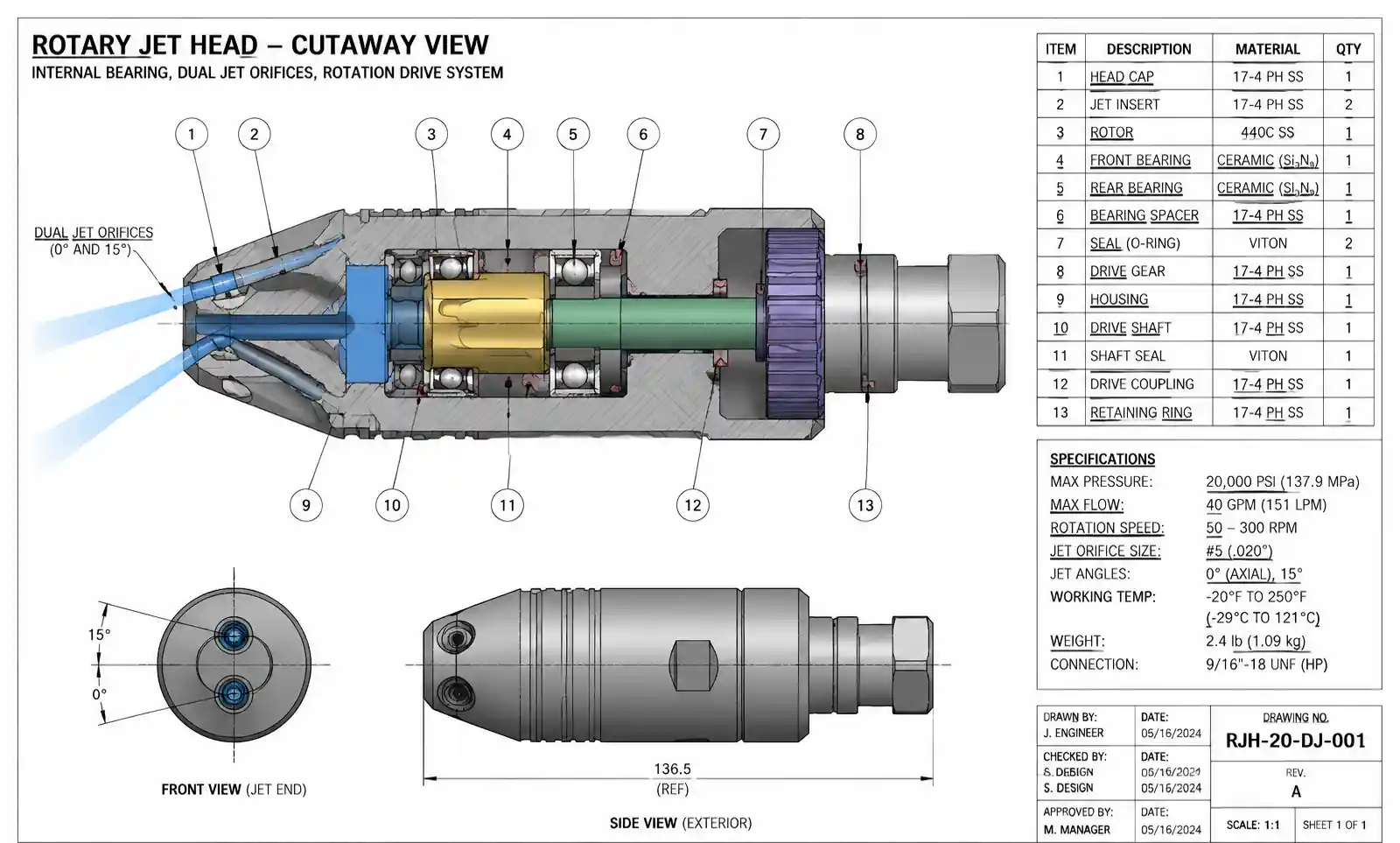

容器形状のノズルタイプが誤っている: 静的スプレーボールは500ガロン未満の小型タンクでは効果的ですが、高く長くなった容器では苦戦します。ロータリージェットヘッドはより広い面積をカバーできますが、十分なサイクル時間が必要です。ジオメトリに合わないタイプを使うとデッドゾーンが発生します。

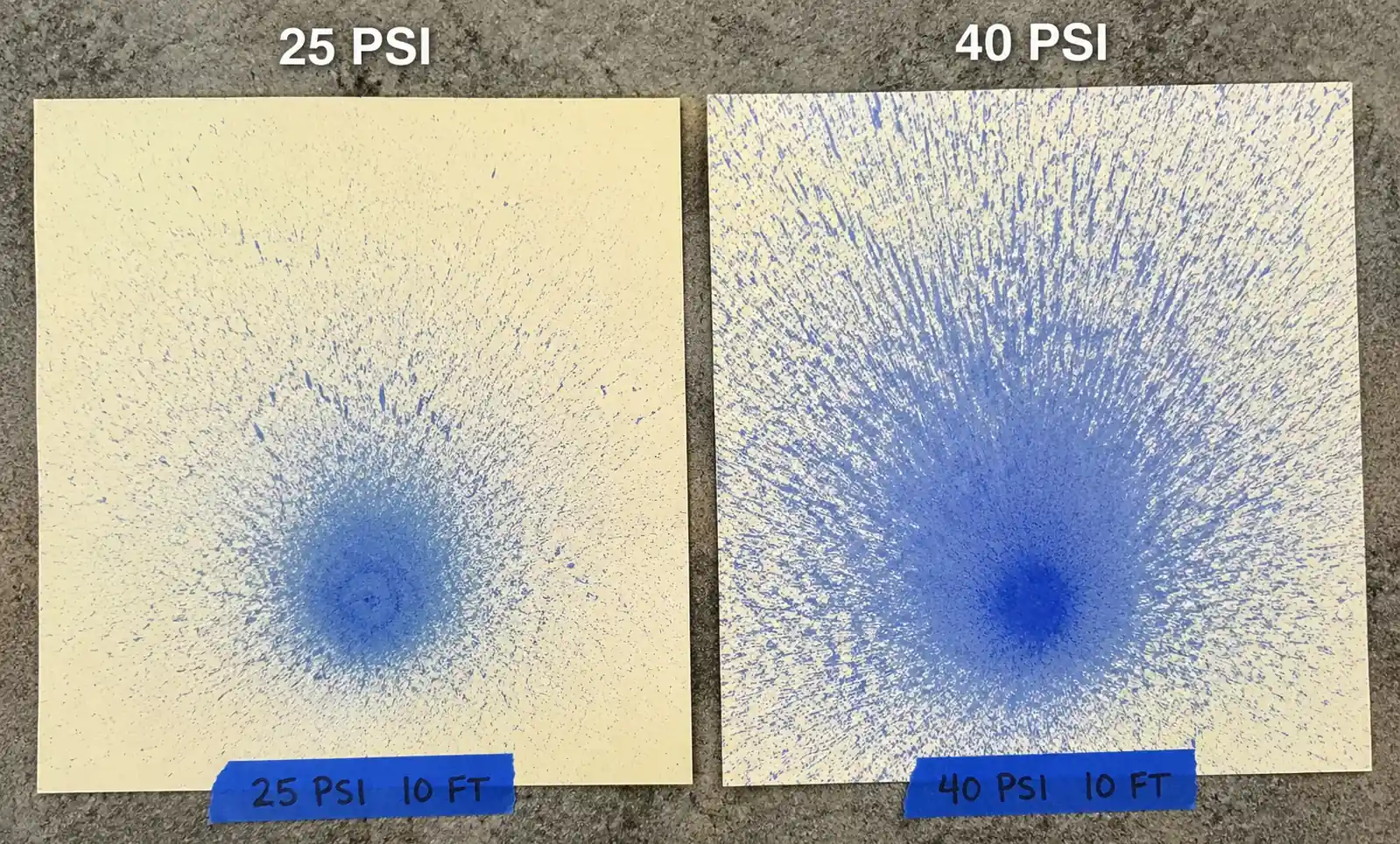

圧力または流量の不足: 40 PSIで設計されたノズルは25 PSIでは性能が劣ります。スプレースローが短くなり、衝撃力が~37%減少し、カバーの隙間が発生します。逆に、過剰な圧力は過剰に原子化し、高速でも衝撃を軽減します。

3.完全なカバレッジのためのノズル選択

この表の使い方: まずタンクの容量と必要な洗浄強度から始めてください。小型タンク内の軽い残渣には、静止スプレーボールがコスト効率が良いです。焼き付いた残留物、スケール、大型容器にはロータリージェットヘッドは譲れません。

検証すべき主要仕様:

• 作動圧力時の流量: Q ∝ √P—定格30 GPMで40 PSIで約21 GPMのノズルは20 PSIで約21 GPMを供給します
• スプレースロー距離: タンクの半径は定格スローの80%以内に収めるべきです
• 回転サイクル時間: 洗浄サイクルはノズルの回転周期を超えなければなりません
• 接続および素材: 衛生用316L、攻撃性酸用Hastelloy C、塩基用PTFEコーティング

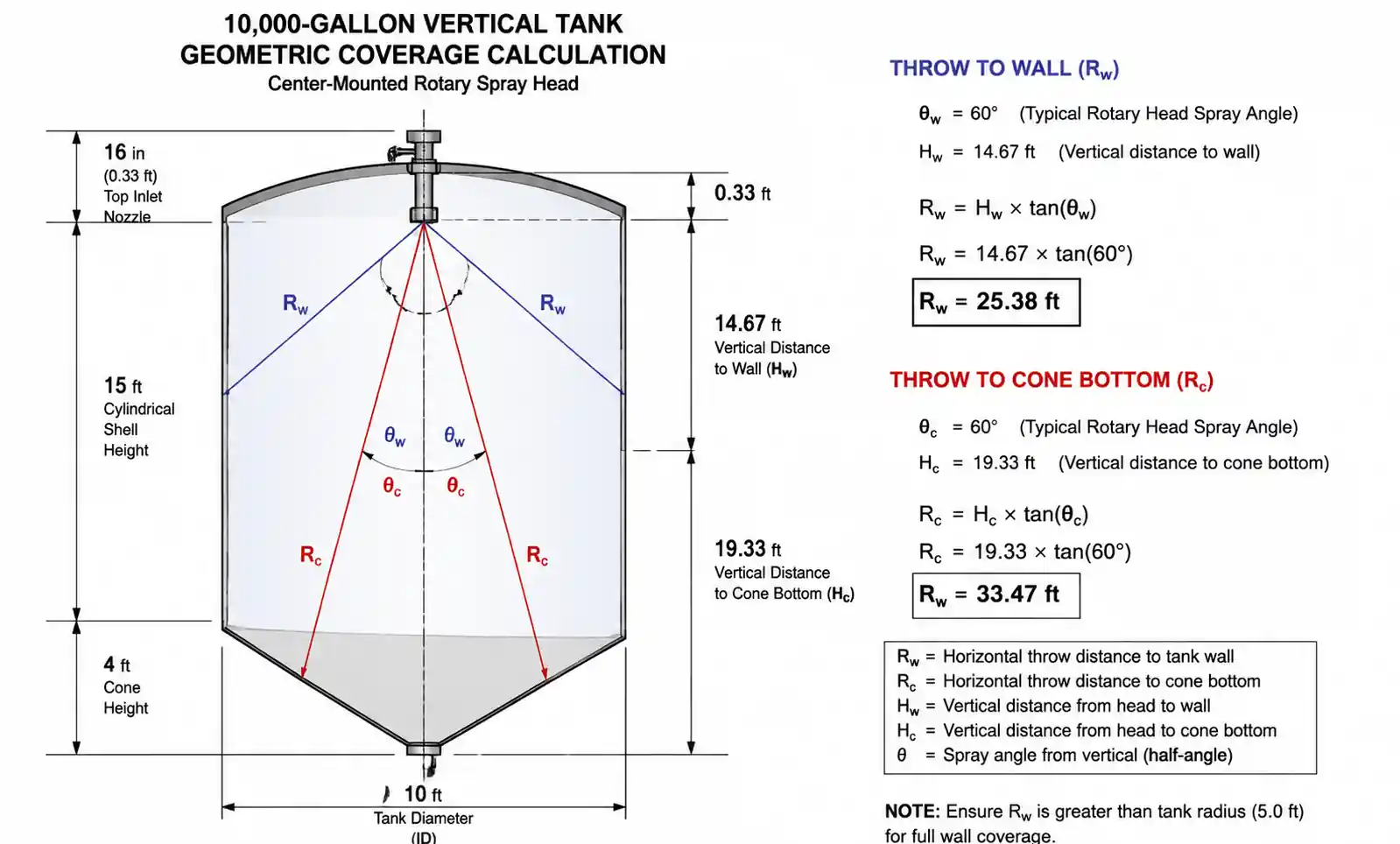

4.カバレッジの計算:実例

与えられた:

• タンク容量:10,000ガロン、直径10フィート、直線17フィート、コーン底3フィート
• 内部構造:6インチ攪拌シャフト、2基の4インチバッフル
• 残基:タンパク質ベース(機械的衝撃が必要)
• 洗浄液:150°Fで2%の苛性
• 利用可能圧力:40 PSI、目標サイクル:10分

ステップ1:ノズルタイプを決定する — 大容量、高い形状、回転ジェットヘッド→機械的衝撃。

ステップ2:投擲距離を計算 — 最大水平=5フィート(半径)。垂直 = 20フィート。斜め投げ = √(5² + 20²) = 20.6フィート。ノズルは40 PSIで≥21フィート対応のノズルが必要です。

ステップ3:候補選択 — メーカーのデータによると、モデルXYZ-40は24フィートの投球、40 PSIで35 GPM、6分で360°回転、10フィートで8 PSIの衝撃を提供します。

ステップ4:影のカバーを確認する — 10分で1.67回転することで、影のあるエリアは複数角度のカバーを受けます。2回転で12分まで延長してください。

ステップ5:圧力/流量を確認する — ポンプがノズル入口に35 GPM、40 PSIで供給しているか確認(3〜5 PSIのライン損失を考慮し)。

結果: XYZ-40ロータリージェットヘッド、上部中央に取り付け、40 PSI、12分サイクル。

5.設置のベストプラクティス

取り付け位置: 垂直タンクでは標準的な上部中央マウントで、360°の水平カバーと最大垂直スローを提供します。水平タンクの場合は、中心線に沿って一端に取り付けてください。長さが投擲距離の2/を超える場合は×両端にそれぞれ1つずつノズルを使い、回転タイミングをずらして使います。

クリアランス要件:

• ノズル上部から液体表面への最小18インチ(最大充填レベルより18インチ)の距離
• ノズルから内部構造へのクリアランス:攪拌シャフトまでのクリアランス12インチ、サーモウェルまでのクリアランス8インチ
• ノズルからタンク壁までの間隔:回転機構用に6インチのクリアランス

供給ラインのベストプラクティス:

• メーカー推奨の接続サイズを使用—狭いチョークは流れます
• 上流にストレーナーを設置(回転式用80メッシュ、静止球用200メッシュ)

6.フィールド検証方法

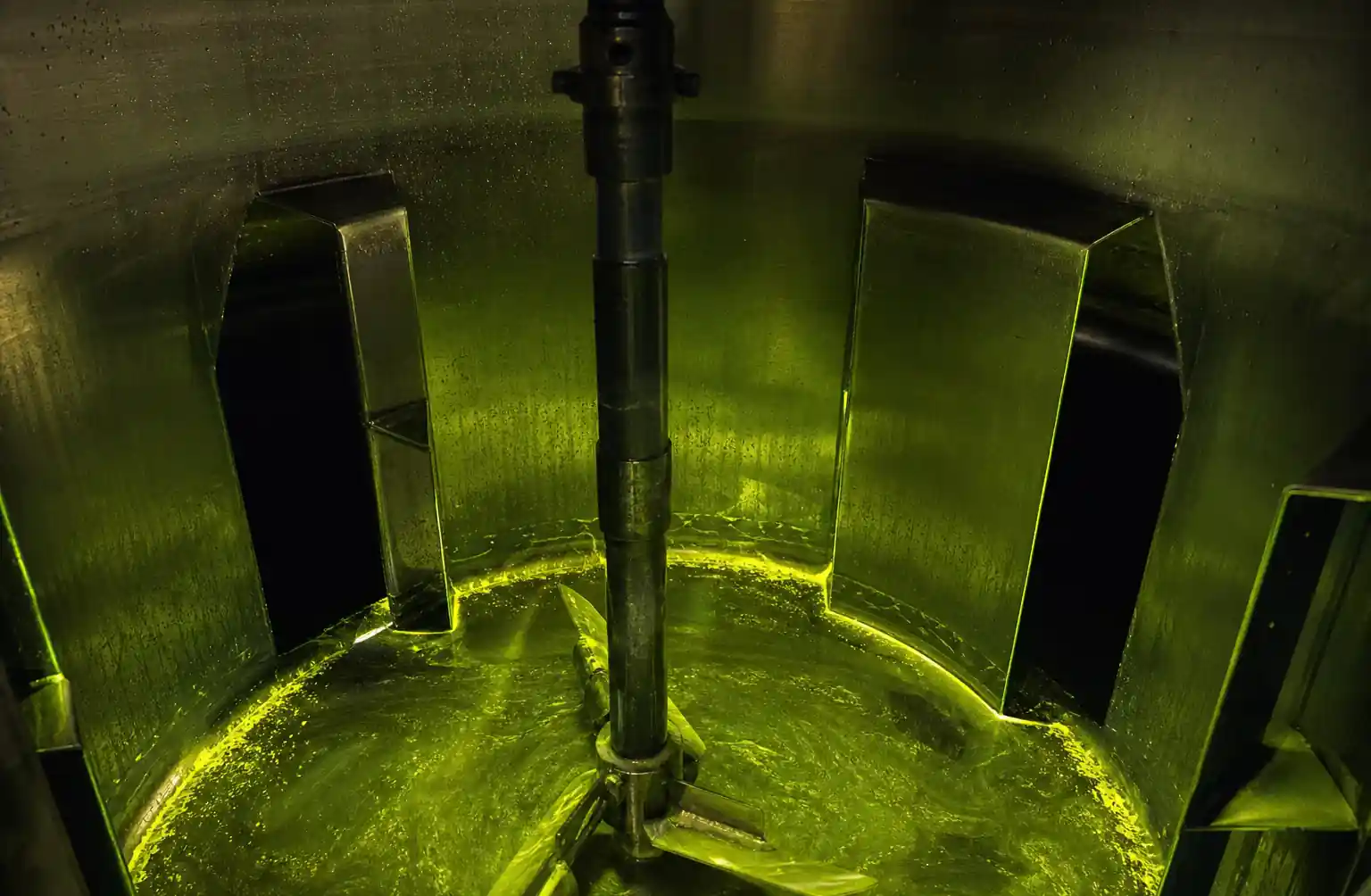

リボフラビントレーサーテスト(製薬・食品のゴールドスタンダード): リボフラビン(ビタミンB2)を20〜50 ppmの洗浄液に加えます。サイクル後、UVブラックライト(365nm)で検査してください。死角は暗く見え、リボフラビンは被覆した場所で黄色緑色の蛍光を放ちます。手順:事前洗浄、50 ppmリボフラビンでサイクルを走らせ、排水、暗い場所での検査、暗い場所での点検、暗いシミ>2インチ²の記録。

水感性紙法(工業・化学): 疑わしい箇所に紙の帯を貼り付けてください。水のみのサイクルで運用してください。紙は濡れた部分で青色に変わり、黄色はデッドゾーンを示します。リボフラビンほど厳密ではありませんが、迅速なトラブルシューティングに役立ちます。

導電率マッピング(大型タンク>5,000ガロン): 複数の位置に伝導率プローブを搭載。清掃中にトレーサーを注入する—測定が遅れたり低下したりすると、カバー範囲が低いことを示します。

7.持続的な死角のトラブルシューティング

8.FAQ

もっと小さいノズルを使ってサイクルタイムを延ばしてもいいですか?

問題は回転サイクルが不完全である場合のみです。ノズルに壁に届く距離が足りない場合は、どれだけ時間をかけても効果がありません。まずはジオメトリに合わせて投げてください。

タンク清掃ノズルはどのくらいの頻度で交換すればいいですか?

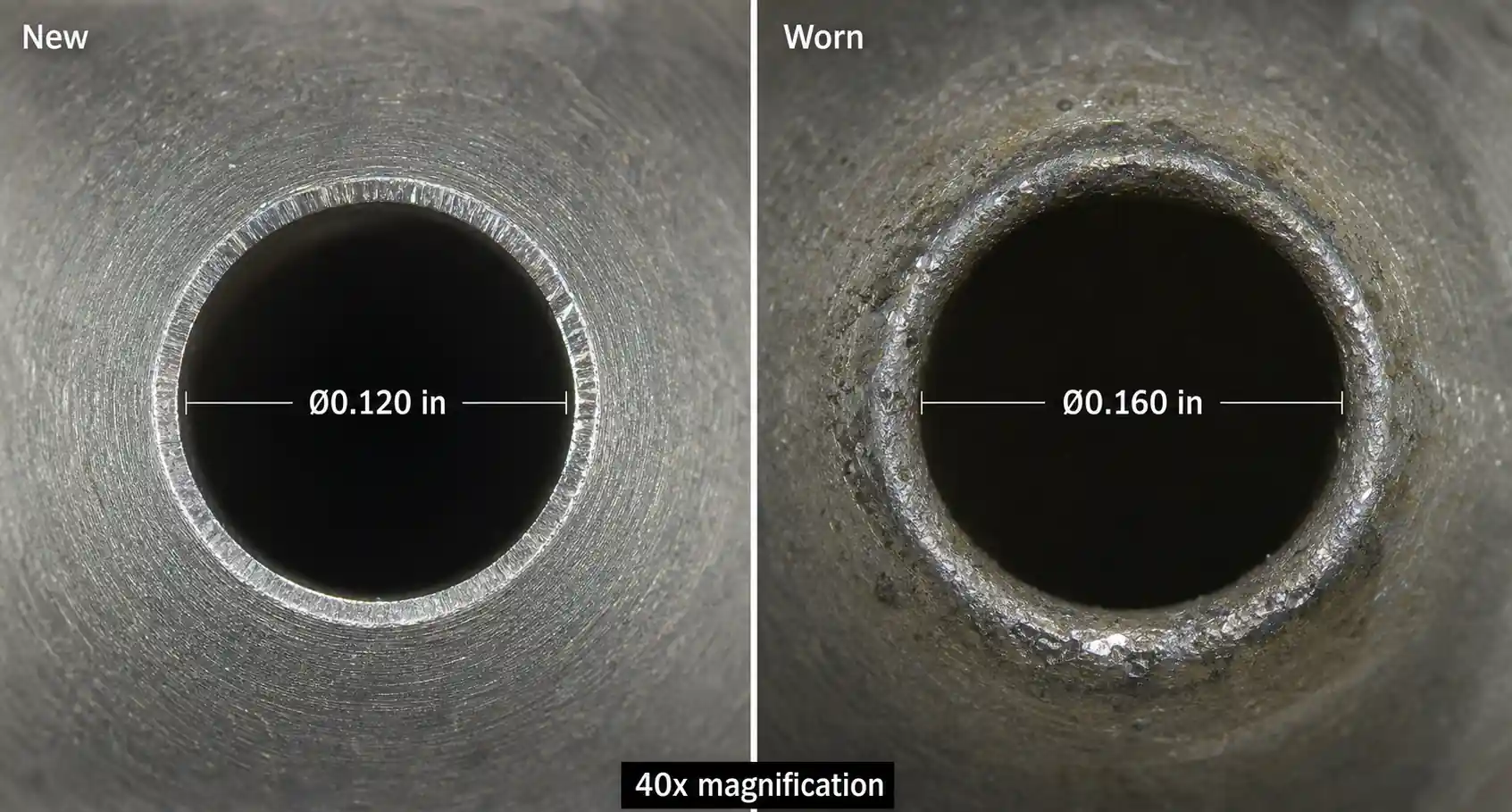

ロータリーヘッド:ベアリング/シールを6〜12ヶ月ごとに点検;回転が不安定または流量が>10%減少した場合に交換してください。静止球:四半期ごとに詰まった穴の有無を確認してください。研磨・スケーリング用途:年1回交換を計画しましょう。

どの圧力で走ればいい?

メーカーの定格運転圧力(回転式は通常30–50 PSI、静的圧力は20–40 PSI)を使用します。圧力が低いと投球が減り、高圧は過剰に霧化します。中距離でテストして検証してください。

ロータリージェットヘッド付きの長方形タンクを掃除できますか?

回転ヘッドは円筒形状に最適化されています。長方形タンクは通常、複数のノズルや重なり合うフラットファンノズルを持つ静止スプレーバーが必要です。

加熱洗浄液が必要か?

温度は化学反応を改善しますが、デッドゾーンを完全には解消しません。まずカバレッジを固定し、その後温度を最適化しましょう。

9.結論

デッドゾーンを排除するには、ノズルの投球とタンクの形状を合わせ、十分な圧力と流量を確保し、内部障害物を考慮し、厳格な試験でカバー範囲を検証する必要があります。最も一般的な誤りは容量だけで選ぶことです。5,000ガロンのショートタンクは5,000ガロンの高さタンクとは全く異なる要件があります。

「適切なサイズ」の機器であっても持続的なデッドゾーンは、通常、摩耗ベアリング、圧力低下、または未確認の内部構造などの細部を指しています。静止スプレーボールから適切なサイズの回転ヘッドに切り替え、サイクル時間を4分延長することで、長年存在していたデッドゾーンを解消しました。
