産業用ボイラーの燃費向上方法

工業施設はエネルギーコストの上昇に直面しており、燃料費はボイラー全体の稼働コストの40〜60%を占めています。燃焼効率の低下、メンテナンス不足、ノズル性能の不最適化により、年間最大20〜30%の燃料が無駄になります。ボイラーの燃料効率に影響を与える主要な要因を理解することで、施設管理者やプラントエンジニアはターゲットを絞った改善を実施し、測定可能なコスト削減を実現できます。

産業用ボイラーの燃費を向上させたいなら、燃焼最適化、適切なノズル選択とメンテナンス、熱伝達の強化、効率損失に対処する予防保守に注力してください。

ボイラー効率指標の理解

ボイラー効率は、システムが燃料エネルギーを利用可能な熱にどれだけ効果的に変換するかを測定します。燃焼効率は燃料の燃焼度を示し、適切に整備された産業用ボイラーでは通常75〜85%の範囲です。熱効率は放射、対流、ブローダウンを含むすべての熱損失を考慮します。

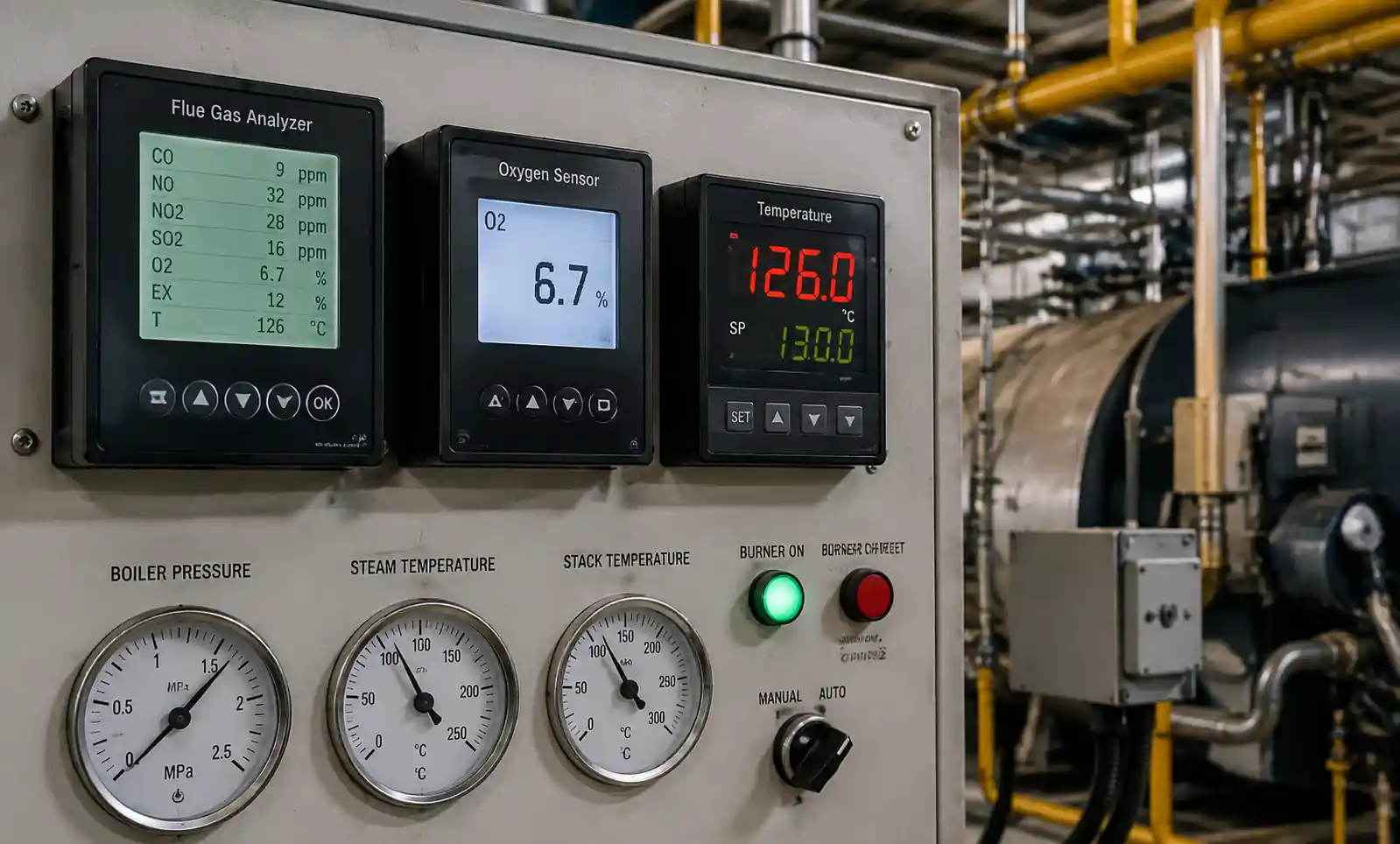

排ガス温度と酸素含有量を測定するデジタルボイラー効率監視機器

排ガスの温度と酸素含有量を測定することで燃焼効率を計算できます。適切に調整されたボイラーは80%の効率で運転し、余分な空気は15%に達し、排ガス温度は周囲温度より300〜400°F高くなります。スタック温度が40°F下がるごとに効率が約1%向上します。

空燃比制御による燃焼最適化

空燃比は燃焼の完全性と効率を直接決定します。空気が多すぎると炎が冷え、熱が煙突に運ばれ、空気不足は燃焼不完全と燃料の無駄になります。

現代のボイラーは、排ガス中の酸素濃度で測定される10〜15%の余剰空気で最適な燃焼を実現しています。燃焼最適化研究によると、データ駆動型適応アルゴリズムは燃焼効率を0.5〜1%向上させ、NOx排出量を15.1%削減します。

最適な空燃比を維持するために、排ガス流に連続酸素分析装置を設置してください。機械学習に基づく最適化は2ミリ秒で燃焼パラメータを調整でき、従来のチューニングでは実現できない即時調整を可能にします。

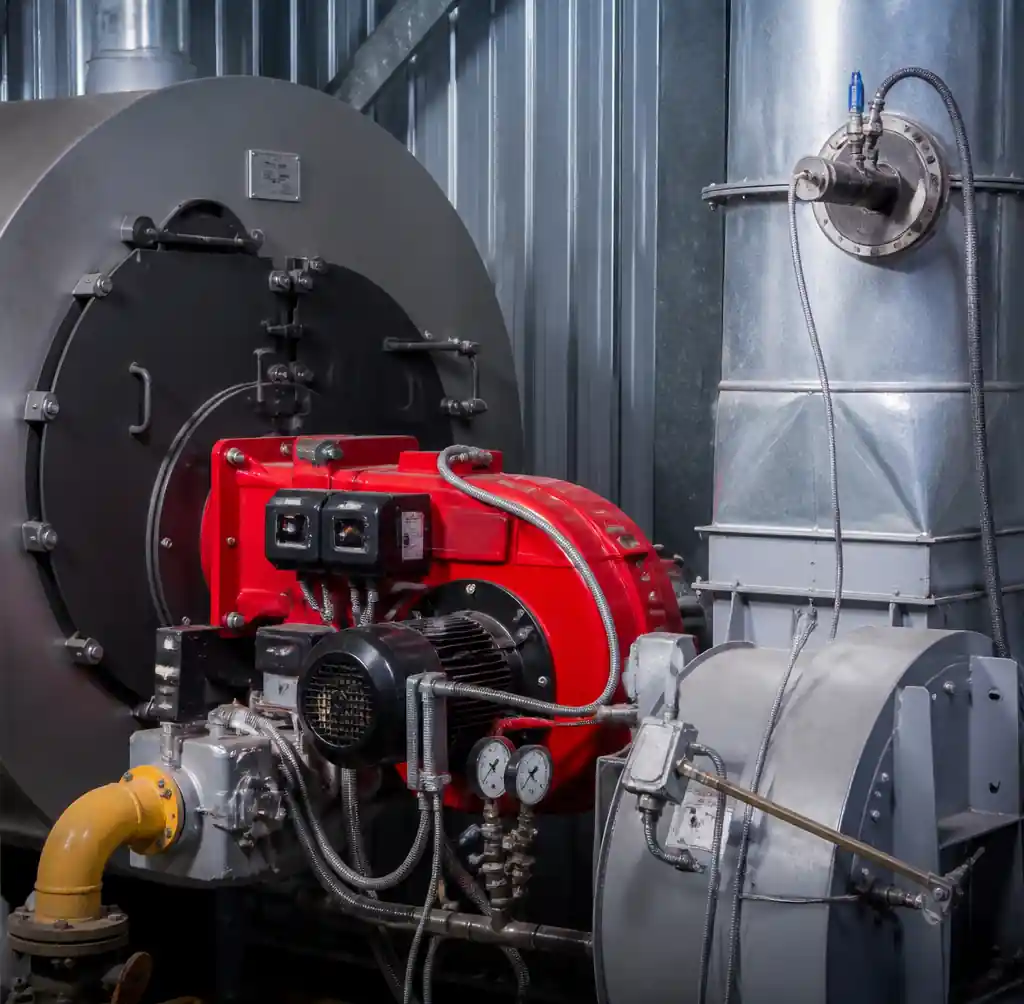

酸素分析装置を備えた産業用ボイラー燃焼空気制御システム

クローズドループ燃焼システムは酸素濃度、一酸化炭素、排ガス温度、燃焼速度を監視し、ピーク効率を維持するための調整を行います。600MWボイラーの実装(https://www.mdpi.com/1996-1073/15/14/5289)では、動的モデリングにより効率が0.5%向上し、年間6桁の燃料節約を実現しました。

適切なオイルバーナーノズルの選択とメンテナンス

オイルバーナーノズルは燃料を微細な水滴に霧化し、燃焼空気と混合します。ノズルの性能は燃料消費に直接影響します。摩耗や不適切なサイズのノズルは、霧化不良や不完全燃焼によって燃料を無駄にします。

ノズル容量は100 psiの作動圧力でガロン毎時(GPH)と評価されています。ノズル容量はボイラーの発熱要求に合わせて調整してください。小さめのノズルは十分な燃料を供給できず、大きすぎると霧化が不十分です。産業用バーナーは通常、小型システムでは0.65 GPHから、大型ボイラーでは10+ GPHまで動作します。

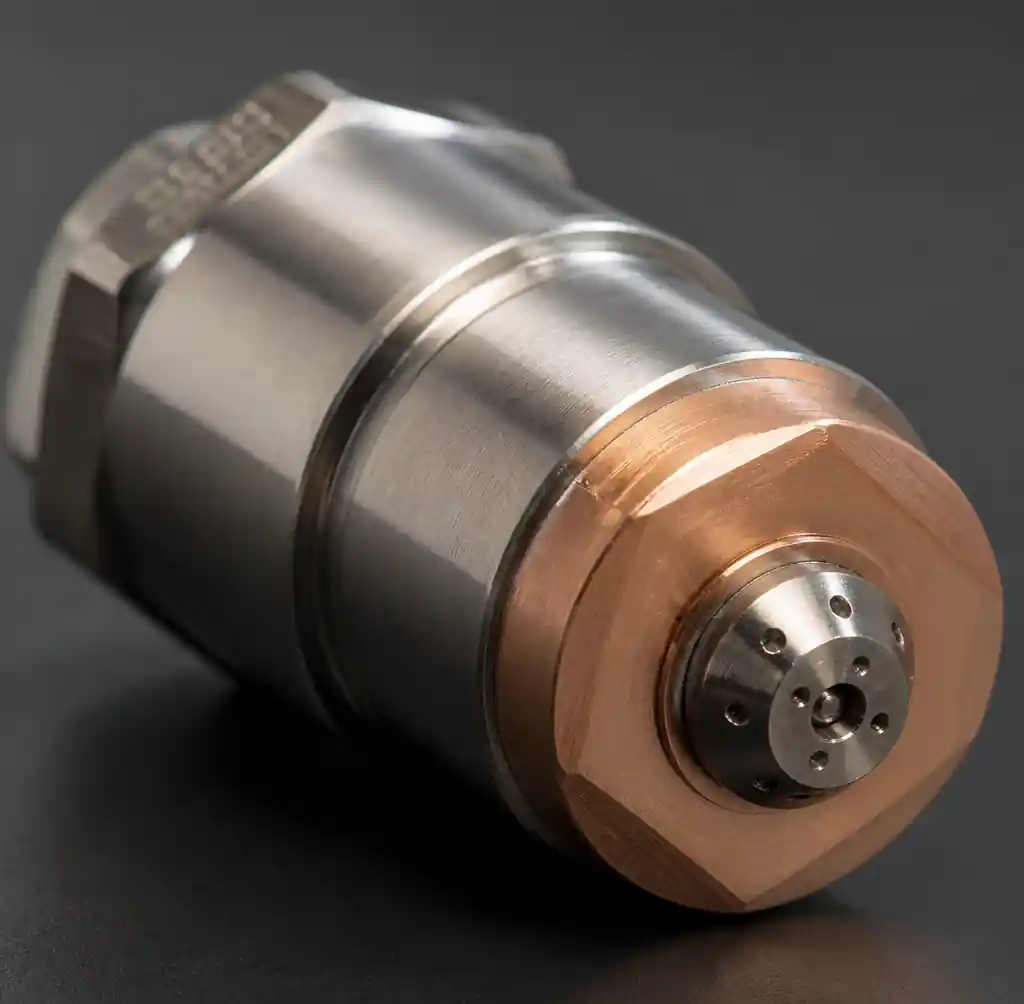

オイルバーナーノズルのスプレーチップと中空のコーンパターンデザインが示されています

噴霧パターンは炎の形状や燃焼室のカバーに影響を与えます。80度の噴霧角を持つ中空コーンパターンは、ほとんどの産業用途に最適な燃料分布を提供します。ノズルアトマイズ性能に関する研究では、直径1.5mmの40個の噴霧孔を備えた最適化されたノズル構造が燃焼効率を大幅に向上させることが示されています。

通年稼働中のシステムでは、オイルバーナーノズルを毎年、または2,000〜2,500時間ごとに交換してください。ノズルが詰まったり摩耗したりすると、原子化の品質が低下し、燃焼が不完全となり、燃料消費の3〜8%が無駄になります。四半期ごとにノズルのカーボン堆積やスプレーチップの摩耗を点検してください。

熱伝達表面の清掃とスケール防止

熱伝達効率は、どれだけの燃料エネルギーが水や蒸気に届くかを決定します。スケールの堆積物やすすの蓄積が絶縁体として働き、同じ出力を得るためにより多くの燃料を燃焼させます。

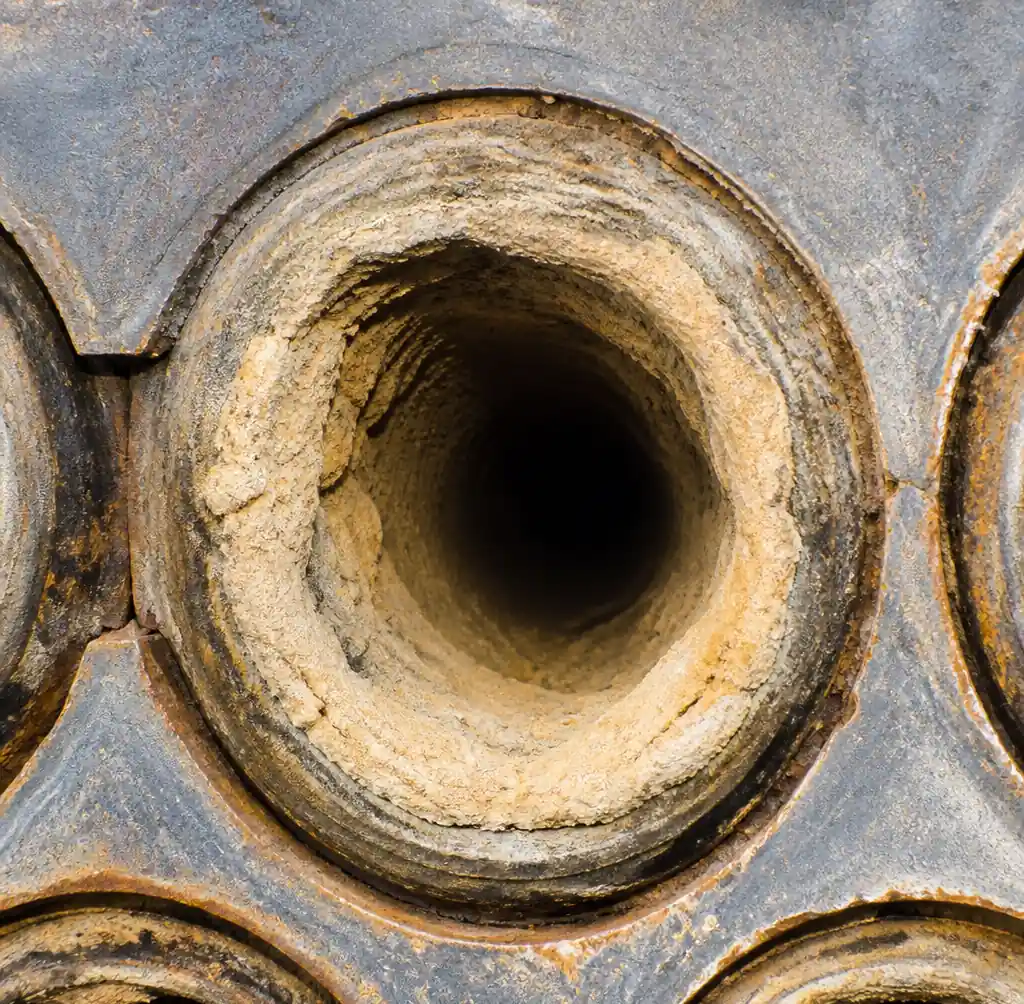

ボイラーの水管にスケールの堆積物や鉱物の蓄積が見られ、熱伝達が減少しています

硬水ミネラルによるスケールの蓄積は効率を大幅に低下させます。スケールの堆積物が1/8インチ増えると熱伝達効率が20〜25%低下し、1/4インチの積み重ねでは効率が40%以上低下します。【産業用ボイラーメンテナンス研究】(https://worktrek.com/blog/industrial-boiler-maintenance-best-practices/) メンテナンスが不十分なボイラーがスケール蓄積により毎年約5%の効率を失うことを確認。

水処理は化学的調整によってカイロの発生を防ぎます。適切なpHレベル(蒸気ボイラーは10.5〜11.5)を維持し、定期的なブローダウンで総溶解固形物を制御し、リン酸塩またはポリマーベースのスケール阻害剤を使用してください。

すすの蓄積は熱伝達を妨げ、スタック温度を上昇させます。すすが1/8インチあれば熱の伝達が15〜20%減少します。暖炉のそばでの清掃は年に一度、またはスタック温度が通常より50°F上がった場合に行います。

燃焼室とバーナーのチューニング

適切なバーナー調整と燃焼室の状態は燃料消費に直接影響します。調整が悪いバーナーは不完全燃焼で燃料を無駄にし、損傷した耐火材は効率を下げます。

プロフェッショナルな燃焼調整は、最適な炎特性を得るためにバーナーの部品を体系的に調整することを含みます。校正済み機器を用いて、資格を持つ技術者による年次燃焼分析をスケジュールしてください。

燃焼調整中の産業用バーナー炎が適切な炎特性を示す様子

燃焼室耐火材は炎ゾーンを絶縁し、燃料の完全な燃焼のために高温を維持します。耐火物が損傷すると、ボイラー壁を通る熱の損失が発生します。耐火物のひび割れや欠損部分を毎年点検してください。失われた耐火廃棄物の1平方フィートあたり、約1〜2%の燃費効率が失われます。

目標燃焼性能には、油燃焼用の排ガス中の酸素濃度2-3%、一酸化炭素100ppm未満、煙囪温度が周囲より300〜400°F高く、燃焼効率80〜85%が含まれます。月に一度のスモークスポットテストを実施してください。見える煙があれば、不完全燃焼を示しています。

廃熱回収用エコノマイザー設置

エコノマイザーは排ガスからの廃熱を回収してボイラー給水を予熱し、燃料消費を5〜10%削減します。これらの熱交換器は排気ガス経路に設置され、そうでなければ漏れる熱を移動させます。

適切なサイズのエコノマイザーは、スタック温度を400〜500°Fから250〜300°Fまで下げます。 給水温度が10°F下がるごとにボイラーの効率が約0.5%向上します。100馬力のボイラーの場合、年間5,000ドルから8,000ドルの節約につながります。

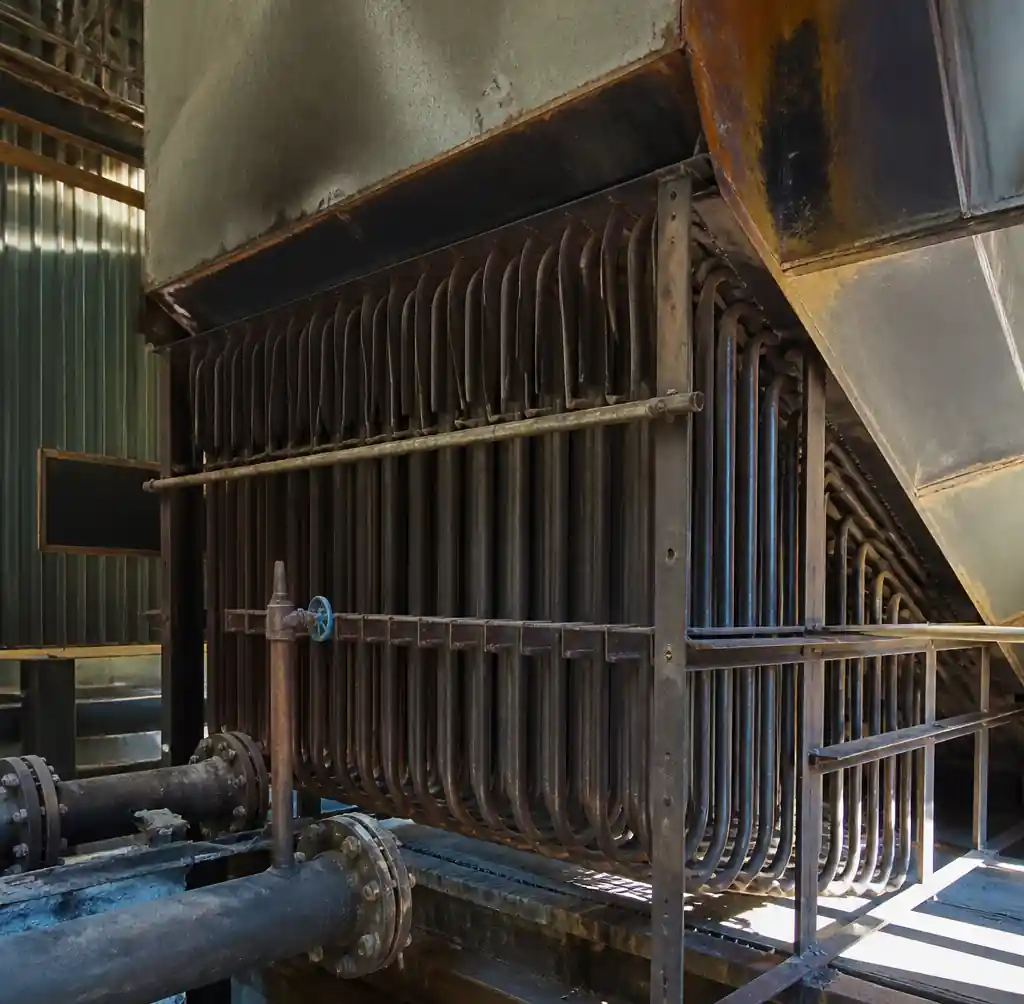

煙ガス熱回収用の産業用ボイラーエコノマイザー熱交換器

スタック温度が400°Fを超える場合はエコノマイザーを指定してください。 経済分析では通常、回収期間は2〜4年とされています。エコノマイザーは、回収された熱が年間を通じて節約をもたらす連続運転システムで最も価値を提供します。

ブローダウン最適化と熱回収

ボイラーの吹き取りは溶存中の固形物を除去してスケールの形成を防ぎますが、同時に貴重な熱エネルギーを含む熱水を排出します。過度なブロウダウンは水と燃料の両方を無駄にし、不十分なブローダウンはスケールの蓄積を引き起こします。

実際の水質検査に基づいてブローダウン速度を最適化しましょう。自動ブローダウンコントロールは総溶解固形物(TDS)を監視し、最適なレベル(蒸気ボイラーでは3,000〜5,000 ppm)を維持するために速度を調整します。不要なブロウダウンを50%減らすことで、システムの効率を1〜2%向上させることができます。

ブローダウン熱回収システムは、放出された水からエネルギーを回収します。フラッシュタンクは高圧の吹き落としから蒸気を回収し、熱交換器は予熱水に熱を伝達します。これらのシステムは通常、ブローダウンエネルギーの60〜80%を回収し、プラント効率を1〜3%向上させ、回収期間は1〜3年です。

燃焼空気ファン用の可変速駆動装置設置

燃焼空気ファンはボイラー補助電力の15〜25%を消費します。ほとんどの産業用ボイラーは定速ファンとインレットダンパーを使用しており、ファンを全速で回転させるためにエネルギーを浪費します。

可変周波数ドライブ(VFD)はファンモーターの速度を調整し、実際の空気流量要件に合わせて、部分負荷時に消費電力を30〜50%削減します。ファンの出力は立方体の法則に従い、ファンの回転数を20%減らすと約50%の消費電力が削減されます。年間6,000時間稼働する50馬力ファンの場合、VFDの設置は年間8,000ドルから12,000ドルの節約になります。

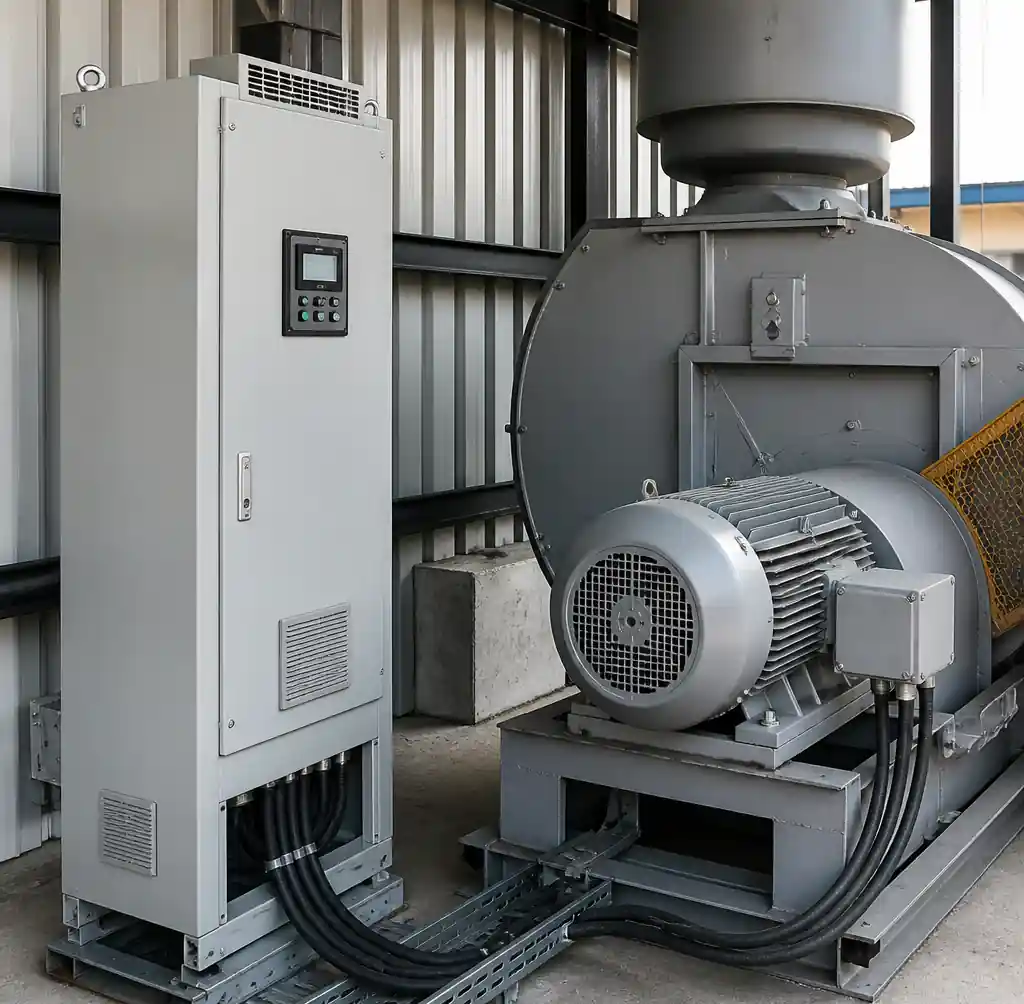

産業用ボイラー燃焼ファンモーターを制御する可変周波数駆動

異なる燃焼速度で動作する変調バーナーの燃焼空気ファン用のVFDを指定してください。最大の節約は負荷変動の大きいシステムで起こります。例えば、40〜70%の稼働率で稼働するボイラーは、満負荷で連続運転するシステムよりも大きな節約を実現します。

断熱アップグレードと蒸気漏れ修理

ボイラー表面や蒸気配管からの放射や対流損失は、熱を逃がすことで燃料を無駄にします。不十分または損傷した断熱材は、メンテナンスが不十分なシステムでは総熱損失の5〜10%を占める可能性があります。

ボイラーおよび配管の断熱材を四半期ごとに点検し、ジャケットの損傷、欠損部分、ホットスポットがないか確認してください。表面温度が140°Fを超えると断熱が不十分であることを示しています。赤外線サーマルイメージングは、大規模な蒸気システム全体で問題箇所を迅速に特定します。

蒸気漏れは水と燃料の両方のエネルギーを無駄にします。1/8インチの蒸気漏れ(100 psi)は年間約2,500ドルの無駄を生み、1/4インチの蒸気漏れは年間10,000+ドルの無駄を生み出します。四半期ごとの蒸気トラップ調査を実施し、失敗したトラップを特定しましょう。典型的な施設では、系統的な調査で15〜25%のスチームトラップが故障しています。

よくある質問

ボイラー効率を最もコスト効率よく向上させる方法は何でしょうか?

適切な空燃比制御による燃焼最適化により、即座に効率向上をもたらします。連続酸素監視装置を設置し、バーナー制御を調整して10〜15%の余剰空気(排ガス中の2〜3%のO₂)を維持することで、効率が2〜5%向上します。プロ用燃焼の調整費用は1,000〜3,000ドルですが、中型工業用ボイラーでは年間10,000〜20,000ドルの節約につながることが多いです。

スケールの蓄積はどれくらいの燃料の無駄を引き起こすのか?

ボイラー管にスケールの堆積物が1/8インチあるだけで熱伝達効率が20〜25%低下し、1/4インチの積み重さは効率を40%以上削減します。典型的な100馬力の産業用ボイラーでは、スケールの1/8インチは年間16,000〜20,000ドルを浪費します。定期的な水処理とチューブの清掃により、スケールの蓄積を防ぎます。

オイルバーナーノズルはどのくらいの頻度で交換すべきですか?

連続運転システムのオイルバーナーノズルは毎年、または2,000〜2,500時間ごとに交換してください。摩耗したノズルは霧化が不十分で、不完全燃焼によって燃料の3〜8%を無駄にします。四半期ごとの点検では、直ちに交換が必要な詰まりや損傷したノズルを特定します。

エコノマイザー設置の回収期間はどのくらいですか?

エコノマイザーの回収期間は通常、ボイラーサイズ、稼働時間、燃料コストによって2年から4年の範囲です。年間6,000時間稼働し、スタック温度450°Fの100馬力ボイラーは年間5,000〜8,000ドルの節約が可能です。連続オペレーティングシステムは最も短い回収期間を実現します。

機械学習はボイラー燃焼効率を向上させることができるのか?

はい、機械学習アルゴリズムを用いた最新のデータ駆動型燃焼最適化は、効率を0.5〜1%向上させつつ、NOx排出を15%削減します。これらのシステムは燃焼パラメータを継続的に監視し、約2ミリ秒でリアルタイムで調整を行います。600MWボイラーでの導入により、効率向上が実証され、年間6桁の燃料節約につながりました。

ボイラーの燃費が悪い原因は何でしょうか?

主な原因は、空燃比の制御不良による過剰な空気、熱伝達面のスケール蓄積、摩耗または不適切なサイズのオイルバーナーノズル、不十分な断熱、蒸気漏れ、耐火材の損傷、そして熱回収のない高いスタック温度などです。メンテナンスが不十分なボイラーは年間約5%の効率を失い、重度に放置されたシステムでは累積損失が20〜30%に達します。

結論

産業用ボイラーの燃費向上には、燃焼最適化、適切な部品の保守、熱回収、継続的なモニタリングを組み合わせた体系的なアプローチが必要です。最も効果的な改善点には、空燃比の最適化、適切なオイルバーナーノズルの選択と維持、スケールの蓄積防止、廃熱回収のためのエコノマイザーの設置、燃焼ファンの可変速駆動の導入などが含まれます。

最適化された燃焼で稼働する良好な産業用ボイラーは80〜85%の熱効率を達成します。包括的な効率プログラムを実施する施設は、通常燃料消費を15〜20%削減し、1〜3年の回収期間を実現し、排出量を削減し信頼性を向上させます。
