工業用コーティングの応用:スプレーノズルの選択

工業用コーティング作業における移動効率は、材料コスト、仕上げ品質、環境遵守に直接影響します。最適化されたスプレーノズルを使用する生産施設は、コーティング廃棄物を40〜60%削減しつつ、優れた表面被覆性とフィルムの形成一貫性を実現できます。適切なアトマイズ技術、スプレーパターン、動作パラメータの選択によって、コーティングラインがスループット目標を達成できるか、欠陥に悩まされるかが決まります。

本ガイドは、工業用コーティング用途におけるスプレーノズル選択のための工学的基準を提供します。アトマイズ方式が液滴のサイズや伝達効率にどのように影響するか、スプレーパターンをワークピース形状に合わせる方法、そして薄い自動車用仕上げから厚い保護コーティングまで、特定のコーティングタイプに最適なノズル構成について学びます。

コーティング性能を決定するものは何でしょうか?

工業用コーティングの成功は、アトマイズ品質、転移効率、塗布技術という3つの相互に関連した要素に依存しています。アトマイズ品質は液滴の大きさ分布を制御し、細かい液滴(10〜50ミクロン)は滑らかな仕上がりを作りますが、ドリフトすることがあり、粗い液滴(80〜150ミクロン)はより速い被覆性と高い転移効率を提供します。

転移効率は、実際にターゲット表面に到達し接着するコーティングの割合を測定します。空気を霧化するノズルは通常、制御環境で65〜90%の転送効率を達成し、静電システムは95%の効率に達することもあります。輸送効率の低下は高価なコーティング材料の無駄遣いを生み、VOC排出を増加させます。

異なる液滴サイズ分布を示すコーティングアトマイズ品質の比較

塗布技術には、ノズルの位置、スプレーの重なり合い、砲と目標までの距離、旋回速度が含まれます。プレミアムノズルでも誤って取り付けると故障しますが、適切な15〜30cmのスタンドオフ距離と50%のスプレーオーバーラップを維持することで、乾燥や汚れのない均一なフィルム形成が保証されます。

エアアトマイジング vs エアレス vs HVLP システム

エアアトマイジングノズル

エアアトマイジング技術は、圧縮空気を利用して液体を内部または外部の混合設計を通じて細かい液滴にせん断します。内部ミックスノズルはキャップ内で空気と液体を混ぜ合わせてからアミタイズを行い、10〜80ミクロンの液滴サイズを優れた均一な霧化で生成します。薄く低粘度の材料(例えばステインやシーラー)をコーティングする際は、内部混合量を指定するべきです。

外部ミックスノズルは出口点まで空気と液体を分離し、より高い流量と最大150 cpsの粘性コーティングに対応します。これらのノズルは、材料の節約よりも滑らかな仕上がりが重要な中型プライマーやトップコートに最適です。動作圧力は液体30〜70 psi(2〜5バール)および霧化空気時の40〜90 psi(3〜6バール)の範囲です。

エアレススプレー技術

無気圧システムでは、油圧だけでコーティングを霧化し、1500〜3000 psi(100〜200バール)の小さなオリフィースに液体を強制的に流し込むことで乱流が発生し、流れを水滴に分解します。この方法は、オーバースプレーを最小限に抑え、60〜75%の転送効率を実現し、保護コーティング、工業用プライマー、重装エポキシの塗布など、高生産環境に最適です。

主な利点は速度であり、エアレスガンは空気アトマイズシステムに比べて1分間に2〜4倍の物質を噴射します。しかし、無気霧化は空気システムよりも粗い液滴(50〜150ミクロン)を生み出すため、細かい仕上げを実現するには技術が必要です。質感が許容され、材料コストが仕上げの品質を上回る大きな表面にはエアレススプレーを使うことができます。

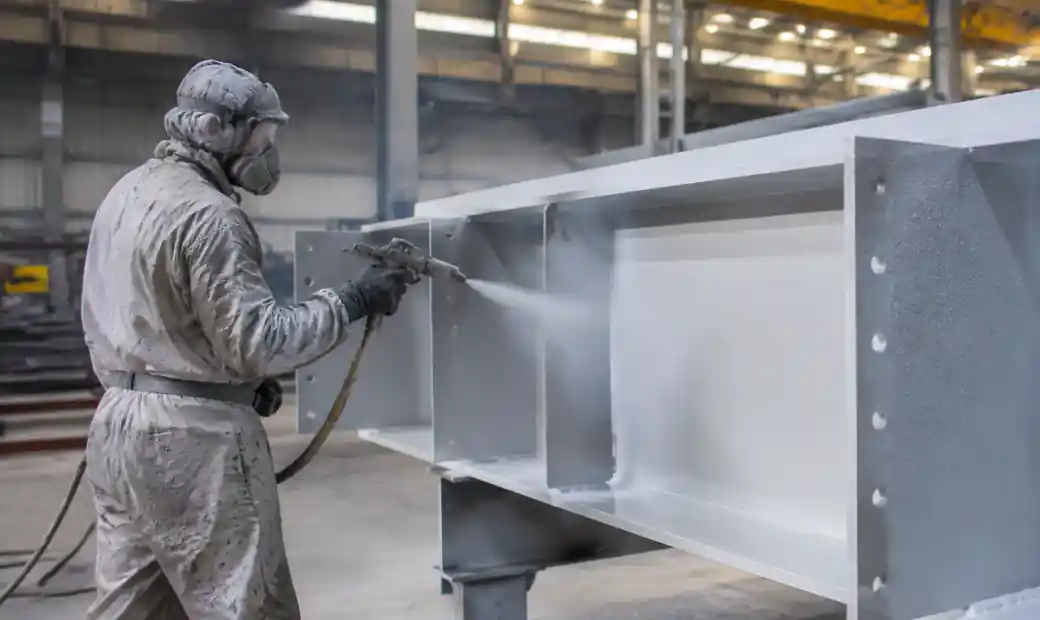

エアレススプレーノズルが大きな金属表面に工業用保護コーティングを施す

HVLP(高容量低圧)システム

HVLP技術は、エアキャップで10psi未満の低い空気圧で霧化しつつ、多くの空気量を供給し、65〜80%の移動効率を実現し、従来のエアスプレーよりも大幅に優れています。多くの地域の規制機関は、VOC排出やコーティング廃棄物の削減のためにHVLPや同等の技術を義務付けています。

産業用用途では、HVLPは小規模な生産ラン、再仕上げ作業、高付加価値製品で最も効果的で、コーティングコストや環境負荷がやや遅い塗布を正当化します。仕上げの細かい品質は従来のエアスプレーに匹敵しますが、噴霧速度が遅いため、砲から目標までの距離が長くなり、たわみや滑走を避けるための慎重な技術が必要です。

異なるジオメトリのスプレーパターン選択

完全カバレッジのためのフルコーンパターン

満タンのノズル音は円錐全体に均一に分布した固体の円形噴霧パターンを作り出します。これらのパターンは、円筒形の物体、配管の外装、360度のカバーが必要な円形部品のコーティングに非常に効果的です。液滴の分布は中心から端まで一定であり、中空の円錐模様が生み出すリング状の堆積を防ぎます。

複数の角度からのスプレーが必要な複雑な3Dジオメトリをコーティングする際は、フルコーンパターンを指定してください。この実体分布は、平らなファンパターンよりもくぼみを埋め、突出部を覆いやすくします。作動圧力は40〜80 psi(3〜5.5バール)で、ほとんどの工業用コーティングに最適な霧化が可能で、高圧はより細かい水滴を作りますが、オーバースプレーは増加します。

線形曲面用のフラットファンパターン

平らなファンノズル 平板、板金、連続ウェブ塗布に適した楕円型スプレーパターンを作成します。パターン幅は、細部作業用の狭幅(15度)から広幅(110度)まで幅広で、広範囲でカバーします。ファン角度はノズルからターゲットまでの距離と希望する重なりの割合に基づいて選択すべきです。

コンベヤーライン用途では、フラットファンノズルをワークピースの移動方向に垂直に配置し、隣接するスプレーパターン間で50%重なりを設けます。この構成により、ウェブ幅全体で均一なコーティング厚が確保されます。必要なノズル数は、ウェブ幅を運用距離での有効噴霧幅で割って計算します。典型的な噴霧幅は2×(タンの角度/2)距離×相当します。

エッジカバレッジ用の中空円錐パターン

中空のコーンノズル中心部の材料を最小限に抑えたリング状のスプレーパターンを作り出し、チューブ内側のコーティング、缶のシール、エッジの塗布に特に効果的です。中空パターンにより、障害物の周りをコーティングしたり、特定のゾーンに素材を塗布したりして無駄にできません。

これらのパターンは、オーバースプレーを最小限に抑えつつ良好なアトミーションを維持する必要があるコーティングブースの用途に優れています。リング分布は、均一な中心被覆が不要な離出剤、型被覆、特殊処理の塗布に適しています。中空コーンノズルを50〜100 psi(3.5〜7バール)で操作することで、最大100 cpsまでの粘度に対して最適な霧化が可能です。

空気と液体の比率(ALR)の最適化

空気と液体の比率は、霧化空気と液体コーティングの体積関係を表し、通常は10:1や15:1の比率で表されます。このパラメータはアトマイズ品質、転写効率、仕上げの外観に根本的な影響を与えます。より高いALR値(12:1から18:1)はより細かいアトマイズと滑らかな仕上げを実現しますが、オーバースプレーや跳ね返りの増加により転送効率は低下します。

ALR設定を低くする(6:1から10:1)は移送効率を高め、材料の無駄を減らすが、粗い液滴により仕上げの品質が損なわれる可能性がある。優先順位に応じてALRを最適化すべきです。クラスAの自動車仕上げが重要な場合は、低いトランスファー効率を受け入れてALRを高くするのが良いでしょう。光沢よりもカバーが重要な保護工業用コーティングの場合は、ALRを最小限に抑えて無駄を減らすのが良いでしょう。

ノズルキャップの空気圧を変え、液体圧力を一定に保ちながらALRを調整します。まずメーカーの推奨から始め、観察された仕上げ品質やオーバースプレーレベルに基づいて微調整を行います。コーティングの粘度、周囲温度、湿度も最適なALRに影響を与えます。暖かく乾燥した条件では、通常、寒冷で湿度の高い環境よりもやや低いALRが必要です。

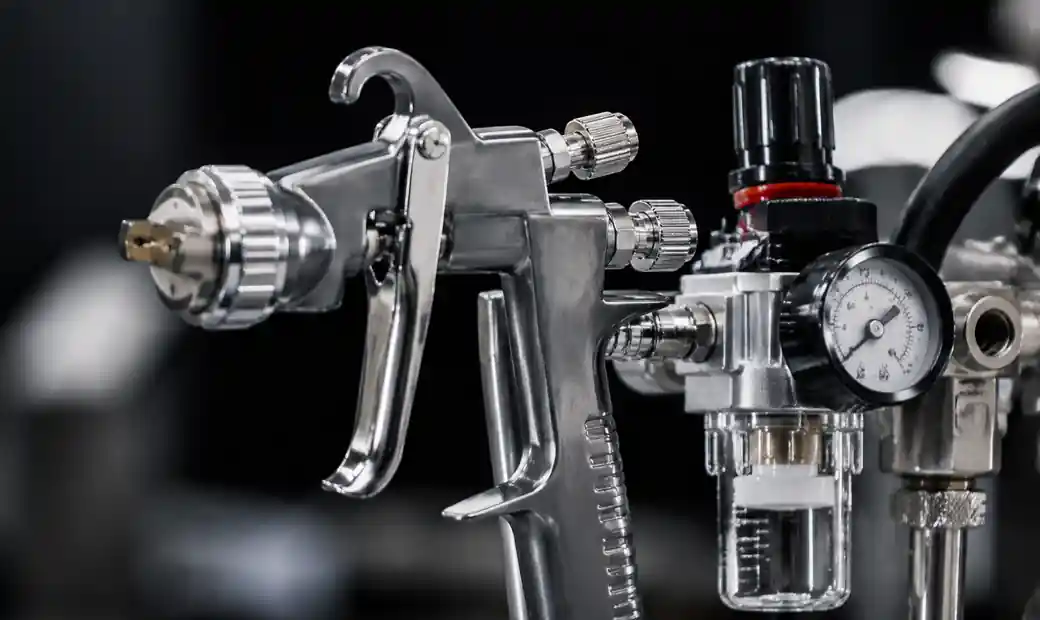

ALR最適化のための空気および液体圧力調整制御を表示するスプレーガン

材料適合性とノズル構造

コーティングの化学成分によってノズル材料の選択が決まります。ウレタン、エポキシ、触媒コーティング中の攻撃的な溶媒は、不適合のノズル材料を攻撃し、膨張、劣化、または完全な故障を引き起こします。ステンレス鋼(316または316L)は、中程度の酸性およびアルカリ性配合を含むほとんどの工業用コーティングに適した幅広い化学耐性を提供します。

強酸や塩素溶剤を含む高腐食性コーティングの場合は、ハステロイまたはセラミックノズル部品を指定してください。これらの材料は、ステンレス鋼を急速に劣化させる強力な化学物質に耐えます。ノズル交換頻度が生産中断を引き起こす可能性があるため、初期コストの高さは正当化されます。

粉末コーティングの用途では特別な配慮が必要であり、静電粉ノズルは帯電した粉末粒子の接地を防ぐために非金属または電気絶縁でなければなりません。PTFE(テフロン)やその他のフッ素ポリマーは、必要な電気絶縁を提供しつつ、絶え間ない粒子流による粉末の蓄積や摩耗に抵抗します。

異なるコーティングタイプの設定パラメータ

薄いコーティング(ステイン、シーラー、ライトプライマー)

粘度が30cps未満の薄いコーティングは、細かい霧化と細かい塗布が必要で、流しやたわみを防ぐ必要があります。直径0.8〜1.2mmの小口径の空気アトマイジングノズルを使用し、流体圧力は25〜40psi(1.7〜2.8バール)で動作します。霧化空気圧は40〜60psiに抑え、オーバースプレーを最小限に抑えつ滑らかな仕上がりを実現しましょう。

砲と目標までの距離は20〜25cmにし、過度なフィルム形成を防ぐために速い旋回速度(80〜120cm/秒)にしてください。単一塗りではなく複数回の薄塗りを施すと、欠陥を減らし、仕上げの品質が向上します。

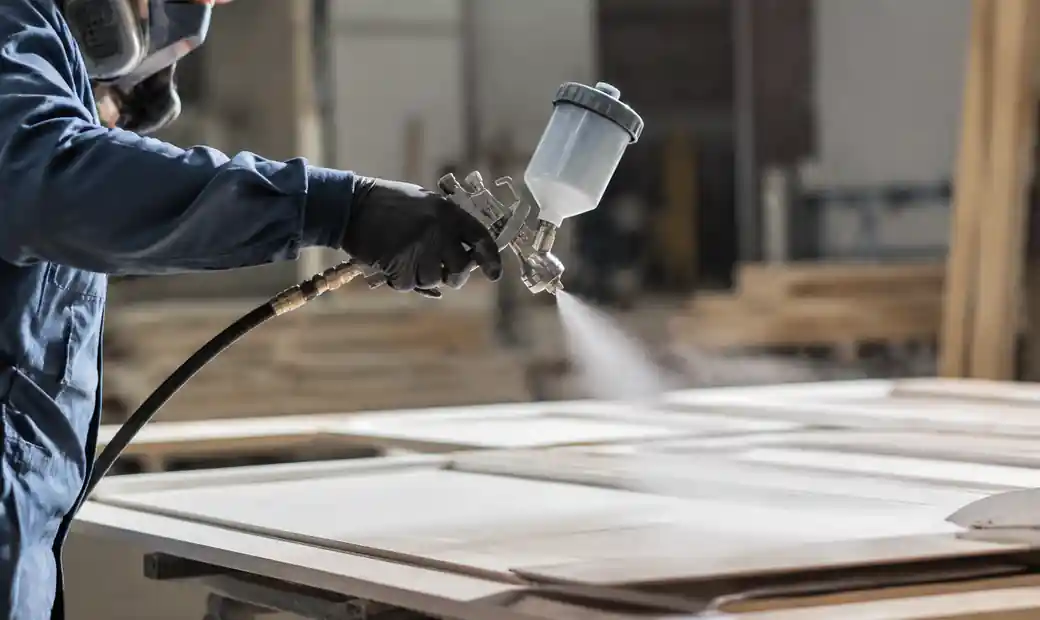

木材表面に薄いステインやシーラーコーティングを塗る正しいスプレー技術

中型コーティング(トップコート、エナメル、シングルステージシステム)

中粘度コーティング(30〜80 cps)は、工業用コーティングの大部分を占めています。これらの材料は標準的なオリフィスサイズ(1.2〜1.8mm)を中等圧力で良好に流れます。40〜60psi(2.8〜4バール)の流体と50〜70psi(3.5〜5バール)の霧化空気を混ぜることで最適な霧化が得られます。

噴霧距離は25〜30cmを維持し、適度な横移動速度(60〜90cm/秒)と50%のパターン重なりを保つこと。この構成は1コートあたり1.5〜2.5ミルのウェットフィルム厚を安定させ、ほとんどのトップコート仕様に理想的です。材料還元(希釈)はメーカーのガイドラインに従うべきです。過度薄めると原子化は改善してもフィルム特性を損なうためです。

高構築コーティング(工業用プライマー、厚膜システム、保護コーティング)

粘性の高い高層コーティング(80〜150 cps)は、十分な霧化を達成するためにより大きなオリフィスサイズ(1.8〜2.5mm)と高い作動圧力を必要とします。これらの用途では、エアレススプレーシステムは空気霧化よりも効果的で、1800〜2500 psi(125〜170バール)で動作することで、厚い材料を霧化するために必要な油圧力が得られます。

高構造コーティングにエアアトマイジング装置を使用する場合は、流体圧力を60-80 psi(4-5.5 bar)に、空気を70-90 psi(5-6 bar)に増やしてください。原子化効率の低下を補うため、旋回速度を40〜60cm/秒に下げ、砲から目標までの距離を20〜25cmに短縮します。粗い仕上げを受け入れて、より速いビルドとより良い隠し方を望む。

一般的なコーティング欠陥とノズル関連の解決策

オレンジピールテクスチャーは、不適切な原子化、つまりフラッシュオフ前に流れにくい大きな液滴によって引き起こされます。霧化空気圧を5〜10psi上げるか、流体圧力を下げて細かい液滴を作りましょう。あるいは、メーカー仕様内でコーティングの粘度を下げたり、トラバース速度を遅くして流出を促進したりする方法もあります。

ドライスプレーやオーバースプレーは、流体供給に対して過剰な霧化空気を示しています。空気圧を下げるか流体圧力を上げることでALRを下げます。スプレーガンを作業物に近づけて、落下前の飛沫の移動距離を減らしましょう。材料温度が低いか確認してください。冷媒コーティングは霧化が悪く、24〜29°C(75〜85°F)まで加熱する必要がある場合があります。

オレンジピール状の質感やコーティング面に染みつく一般的なコーティング欠陥

流しやたわみは、湿潤膜の厚さがコーティングの重力流に耐えられる能力を超えると発生します。流体圧力を下げ、旋回速度を上げ、または砲と目標までの距離を伸ばす。一度にフルカバーを試みるのではなく、軽く何度も塗りましょう。コーティングが薄めすぎていないか確認してください。過度の薄化は粘度を下げ、たるみにくじみを損なうからです。

保守とパフォーマンス最適化

精密なオリフィスの摩耗やコーティング残留物の蓄積によりノズルの性能は低下します。生産量に基づく清掃スケジュールを確立しましょう。大量作業ではノズルを毎日清掃し、断続的な使用は週ごとのまたは作業ごとにメンテナンスが可能です。ノズル通路内でコーティングが硬化するのを絶対に許さず、使用後は適切な溶剤ですぐに洗浄してください。

スプレーパターンが歪んだりアトマイゼーション品質が低下した場合は、フルードチップやエアキャップをマッチングセットとして交換してください。摩耗した部品と新しい部品を混ぜると、非対称なパターンや性能の不安定さが生じます。噴霧されたガロン数や稼働時間を監視してノズルの使用寿命を追跡します。一般的な産業用ノズルは、コーティングの研磨性や作動圧力に応じて100〜500時間のサービス時間を提供します。

ノズルの摩耗、侵食、蓄積を拡大鏡で点検してください。精密オリフィスの軽微な損傷でも、噴霧パターンや霧化に大きな影響を与えます。洗浄済みノズルは機械的損傷や使用間の汚染を防ぐために保護ケースに保管してください。

コーティングシステム統合の考慮事項

成功するコーティング作業には、正しいノズル選択だけでなく、システム設計には材料供給、圧力調整、ろ過、環境制御が含まれます。各噴霧ステーションに圧力調整器を設置し、ラインの圧力変動に関わらず一定の動作圧力を維持しましょう。複数のガン同時運転時の圧力低下を防ぐため、ピーク需要より30%多くCFMを供給する大型のエアコンプレッサー。

ろ過はノズルの詰まりやコーティング欠陥による汚染を防ぎます。従来のコーティングを使用する場合、すべてのスプレー機器の上流に100メッシュ(149マイクロン)フィルターを設置してください。より細かい200メッシュ(74ミクロン)ろ過は、細かい仕上げ用の小口ノズルを保護します。圧力降下がメーカーの規格を超える前にフィルターエレメントを交換してください。

温度管理はコーティングの粘度、霧化品質、硬化率に影響を与えます。材料温度を18〜24°C(65〜75°F)の範囲に保ち、安定した結果を得るために。ほとんどの工業用コーティングはこの条件下で調合・試験されています。湿度管理も同様に重要で、特にイソシアネートのような湿気感受性コーティングでは、欠陥を防ぐために相対湿度を70%未満に保つことが重要です。

移転効率と環境遵守

移転効率は運営コストや規制遵守に直接影響します。コーティング前後のコーティング部品の重量を計算し、堆積したコーティング重量を使用した総コーティング量(オーバースプレーやブース廃棄物を含む)で割って効率を計算します。従来のエアスプレーで最低65%のトランスファー効率、HVLPで75%、無気ガスシステムで70%を目標とします。

装備の変更だけでなく、より良い技術によって転送効率を向上させましょう。運転士は適切な噴霧距離、重なり、砲の角度を保つよう指示します。生産前にスプレーパターンテストパネルを使って正しいセットアップを確認しましょう。色の変更や機器清掃時の材料廃棄物を減らすためにクイックカップリングシステムを導入しましょう。

揮発性有機化合物(VOC)の排出は、コーティングの配合と塗布効率の両方に依存します。従来のエアスプレーからHVLPへの切り替えは、輸送効率の向上だけでVOC排出量を30〜50%削減できます。一部の管轄区域では、コーティング作業にHVLPや同等の技術を義務付けており、機器を指定する前に現地の規制を確認してください。

業界特有の応用

自動車・交通

自動車仕上げには、オレンジピールが最小限のクラスAの表面品質、優れた光沢、そして完璧な色合いが求められます。14:1から18:1のエアアトマイズシステム(ALR)は必要な微細なアトマイズを実現しますが、伝達効率は45〜60%に低下します。ベースコートとクリアコートのシステムはノズルの構成が異なります。金属ベースコートは、向きの問題を防ぐためにクリアコート(1.0〜1.3mmチップ)よりも粗いアトマイゼーション(1.3-1.5mmチップ)が必要です。

大型商用車両や農業機械は、より高速で重要度の低いコーティング工程を使用します。2000〜2500psiの2成分ウレタンを無気圧で噴布するシステムは、大量生産に必要な生産性を提供します。わずかにテクスチャーのある仕上げを受け入れる代わりに、3〜4倍の速い塗布とより良いフィルムのビルドコントロールを実現できます。

工業機器および機械

一般的な工業用コーティングは、見た目よりも耐食性と化学耐性を重視します。満タンのノズル音亜鉛リッチプライマーとエポキシトップコートを塗ることで、複雑な形状を優れたカバーで耐久性のある保護が得られます。50〜80 psi(3.5〜5.5 bar)の動作圧力は、アトマイゼーションの質と伝達効率のバランスを取っています。

複数のノズル位置を持つモジュール式スプレーシステムは、ハンドヘルド銃よりも複雑な機械を効率的にコーティングします。固定ノズルを配置して、操作者が見落としがちな凹みやフランジ、手の届きにくいゾーンを狙いましょう。自動カバレッジと手動のタッチアップを組み合わせて、品質と労働コストの両方を最適化しましょう。

木製品と家具

木材仕上げには、カバーと浸透のバランスを慎重に取る必要があります。ステインやシーラーは細かい霧化が必要ですが、表面から物質が吹き飛ばされるのを防ぐために風速は最小限に抑えられます。最適な結果を得るためには、低圧空気アトマイジングシステム(25-40 psiの流体、40-60 psiの空気)を使用し、10:1から12:1のALRを使いましょう。トップコートは滑らかで平らな仕上げを得るために、わずかに高い霧化空気(60〜70 psi)を必要とします。

平らなファンノズルはコンベヤーラインの上に配置することで、パネル製品やキャビネット部品の一貫したカバーを提供します。垂直パネルコーティングは、流出を防ぐために下から上向きの噴霧方向が必要です。つまり、ノズルを重力に逆らって上方に噴霧させ、素材が降下しながら水平にできるようにします。

既存生産ラインとの統合

レトロフィットスプレーシステムは既存のコンベヤー、備具、環境制御と統合されなければなりません。機器を選ぶ前に、利用可能な取り付けスペース、電源容量、圧縮空気の利用可能性を測定してください。多くの施設は機器設置後に空気供給不足を発見します。コンプレッサーのCFM定格がピーク需要と30%の安全マージンに合っているか確認してください。

スプレーブースの改造を既存の換気システムと調整してください。スプレーステーションの追加には、適切な捕捉速度を維持しオーバースプレーの逃げ出を防ぐために気流の再調整が必要になることがあります。ブースの速度は、オペレーターの呼吸ゾーンで80〜120 fpm(線形フィート毎分)で、乱流を生じさせて噴霧パターンを乱すことなく十分な捕獲を確保します。

各スプレーステーションには圧力調整器、フィルター、流体ヒーターなどの適切な付/products/accessories/26.html を設置してください。複数のステーションにサービスを提供する集中型システムは、配水配管を通じた圧力低下を補正するために個別のレギュレーターを含めるべきです。他のステーションが作動した際の圧力変動を防ぐため、速度を20fps(フィート毎秒)以下に保つための配管のサイズ。

よくある質問

工業用コーティングに最適な液滴サイズはどのくらいですか?

最適な液滴サイズはコーティングの種類や品質要件によって異なります。細かい仕上げには30〜50ミクロンの液滴が必要で、一般的な工業用コーティングは50〜80ミクロンでよく機能し、高密度システムでは80〜150ミクロンの液滴を使用可能です。アトマイズ品質を実際の要件に合わせること。過剰アトマイズは圧縮空気を無駄にし、転送効率を低下させます。

必要なエアコンプレッサー容量はどう計算すればいいですか?

同時に動作するすべてのスプレーガンの空気消費量を合計し、安全マージンを30%加算して総CFM需要を計算します。一般的な産業用エアアトマイジングガンは、動作圧力で12〜18 CFMを消費します。4つのガンが同時に動作すると、最低60〜90 CFMのコンプレッサー容量が必要です。配管やフィルターを通る圧力降下を考慮してください。小型のコンプレッサーは圧力変動を引き起こし、コーティング品質に影響を与えます。

オレンジピールやドライスプレーのようなコーティング欠陥の原因は何でしょうか?

オレンジピールは、溶媒のフラッシュオフ前に流れないほど大きな液滴の霧化が不十分であることが原因です。霧化空気圧を上げたり、流体の粘度を下げたりします。ドライスプレーは過剰な霧化または噴霧距離を示し、液滴がワークピースに到達する前に部分的に乾いていることを示します。霧化空気圧を下げたり、流体圧力を上げたり、砲を目標に近づけたりします。材料温度が18°C(65°F)未満だと両方の問題を引き起こす可能性があります。

スプレーノズル部品はどのくらいの頻度で交換すればいいですか?

コーティング、研磨性、作動圧力に応じて、100〜500時間ごとにフルードチップとエアキャップをマッチドセットで交換してください。高固度コーティングや研磨性充填剤は摩耗を加速させます。スプレーパターンの品質とアトマイズの一貫性を監視し、目に見えるパターン歪みや性能低下は交換の必要性を示します。作業時間や噴霧ガロン数を記録し、作業に応じた交換期間を設定しましょう。

同じノズルセットアップを異なるコーティングタイプに使ってもいいですか?

コーティングによってはノズル構成も異なります。薄いステインは、より小さなオリフィス(0.8〜1.2mm)と低圧が必要で、高構造プライマーは1.8〜2.5mmの先端を必要とします。しかし、多くの産業現場では、圧力と粘度を調整して中価格帯のセットアップ(1.3〜1.6mm)を様々なコーティングに成功裏に使用しています。最も一般的なコーティングの基準設定を設定し、特殊な材料に対してわずかな調整を行います。

内部ミックスノズルと外部ミックスノズルの違いは何ですか?

内部混合ノズルは、霧化前にノズル本体内で空気と液体を混ぜ合わせ、薄いコーティングに適した非常に細かい液滴(10〜50ミクロン)を生成します。外部混合ノズルは空気と液体を出口まで分離し、より高い流量と粘度の範囲を可能にします。薄い材料の細かい仕上げには内部混合、より高い生産速度や中程度のコーティングには外部混合を選びましょう。

結論

結論

適切なスプレーノズルを選ぶには、アトマイゼーション品質、伝達効率、粘度、生産ニーズのバランスを取る必要があります。アトマイズ技術をコーティングタイプ、パターン、部品ジオメトリに合わせ、テストを通じてパラメータを最適化します。エアアトマイジングは優れた仕上げ品質を実現し、エアレスは高構造コーティングの生産性を向上させます。

重要な要素には、空気と液体の比率(空気霧化のためのもの)、粘度のためのオリフィスサイズ、そして適切な砲距離と旋回速度が含まれます。プレミアムノズルでも、正しく取り付けられたり操作されたりすると故障します。定期的なメンテナンスと迅速な交換が不可欠です。

移送効率の向上により、材料費や環境への影響が削減されます。ノズル設計が液滴のサイズ、パターン、沈着に与える影響を理解することで、品質と効率の両面でプロセスの最適化が可能になります。Yuechen Precision Technologyは包括的なノズルソリューションとエンジニアリングサポートを提供しています。お問い合わせで、カスタマイズされたおすすめをご希望します。
