海洋用スクラバー用の大型フローノズル:考慮すべき点

目次

1. はじめに:なぜマリンスクラバーにおけるノズル選択が重要なのか
2. スクラバーノズルの臨界性能パラメータ
3. 海洋用スクラバー用途ノズルタイプ比較
4. 素材選択:海水と酸性条件の生存
5. 大規模流量システムにおける流量と圧力の関係
6. インストール設定とよくあるミス
7. 【保守戦略と総所有コスト】(#7-メンテナンス戦略)
8. FAQ
9. 結論

1.はじめに:なぜマリンスクラバーにおけるノズル選択が重要なのか

海洋スクラバー、特に排気ガス洗浄システム(EGCS)は、IMO 2020の硫黄キャップ規制の下で運航する船舶にとって不可欠な機器となっています。これらのシステムは、海水や淡水にアルカリ添加剤を噴霧することで、排気ガスから硫黄酸化物(SOx)や粒子状物質を除去します。これらのスクラバーのノズルは、腐食条件に耐え、寄港地間に数千時間連続稼働し続ける必要があり、高流量、均一な被覆、細かい霧化を実現しなければなりません。

コンテナ船、バルクキャリア、クルーズ船の海洋スクラバー設置支援を行った現地経験から、ノズルの選択がスクラバーの効率、圧力損失、運用コストに直接影響することを確認しています。選択ミスチョンは、SO₂除去不足、ポンプの過剰なエネルギー消費、早期摩耗による予定外のメンテナンス、港湾州の管理検査時の排出規制違反の可能性を招く可能性があります。

このガイドは、通常は1分間に50〜500ガロン(190〜1900リットル/分)を、20〜80 PSI(1.4〜5.5 bar)の圧力で供給する大流量ノズルに焦点を当てています。最も重要な工学的パラメータをカバーし、スクラバータワーで使用されるノズルタイプを比較し、海水処理用の材料選択を説明し、実際の設置に基づいた実践的な選択基準を提供します。

2.スクラバーノズルの臨界性能パラメータ

2.1 流量とスクラバー液気比

海洋用スクラバーは、排気硫黄含有量や必要な除去効率に応じて、通常5〜20リットルの水を排気ガス1立方メートルあたりの液体と気体比(L/G)で動作します。15MWの主エンジンで満負荷時に約70,000 m³/hの排気ガスを発生させる場合、L/G=10のスクラバーは700,000リットル/時(16ノズル使用時は185 GPM、合計3,083リットル/分)を必要とします。

各ノズルを通る流量は標準的な油圧関係に従います:

Q = Cv × √ΔP

ここで:

• Q = 流量(GPMまたはL/min)
• Cv = 流量係数(ノズル固有の定数)
• ΔP = ノズル間の圧力降下(PSIまたはバー)

よくある誤りは、圧力を40 PSIから80 PSIに上げると流量が2倍になると考えることです。実際には流量は1.41≈√2しか増加しません×。流量を倍にするには圧力を4倍にするか、より大きなオリフィスのノズルを使う必要があります。

2.2 液滴サイズ分布

効果的なSO₂吸収には液体表面積を最大化する必要があり、つまり小さな液滴の方が良いですが、小さすぎてはいけません。通常、海洋洗浄器には200〜800ミクロン(Dv50)の範囲の水滴を推奨しています。

• 200ミクロン未満:排気ガスの流れに水滴が巻き込まれ、スクラバーから飛び出し、過剰な水の運搬やミスト除去装置の負荷を引き起こす可能性があります。
• 200–500ミクロン:高い吸収効率に最適;許容可能な沈降速度を維持しつつ、大きな表面積を提供します。
• 500–800ミクロン:接触時間が長いオープンループの海水洗浄器に適しています。ポンプ圧力の必要量を減らします。
• 800ミクロン以上:表面積不足;目標のSO₂除去を達成するには過剰な水流量が必要です。

液滴の大きさは主にノズルの穴径と噴霧圧力によって制御されます。高圧はより細かい霧化を生みますが、ポンプのエネルギー消費も大幅に増加します(ポンプ出力は圧力に比例します)。

2.3 噴霧角度と被覆の均一性

スクラバータワーの直径は通常1.5メートルから4メートルです。デッドゾーンなしの完全な断面カバーを実現するには、噴霧角度とノズル間隔の慎重な選択が必要です。ほとんどの海洋スクラバー設置は、以下のいずれかの構成を使用しています。

• 60–90°の噴霧角度を持つフルコーンノズル:重なり合う噴霧パターンでしっかりとしたカバーを提供します。通常、1つの噴霧レベルにつき12〜24本のノズルが必要です。
• 広角フルコーン(90–120°):必要なノズルは少ないが、端部の噴霧密度が弱い場合があります。
• 中空コーンノズル:コーン周辺に濃縮液を噴射;特定のガス分布パターンに有用ですが、現代のスクラバーではあまり一般的ではありません。

重要なパラメータは重なり比であり、これは一定距離での噴霧被覆直径とノズル間隔の比率として定義されます。乾燥した箇所がないように、重なり合いは最低でも1.5:1にすることを推奨しています。不十分な重なりはチャネル化を引き起こし、排気ガスが噴霧ゾーンを迂回して不十分な処理で排出されます。

2.4 圧力降下とポンプエネルギーの考慮

スクラバーポンプは海上で連続稼働するため、エネルギー消費が大きな運用コストとなります。ポンプ出力は以下の通りです:

P = (Q × ΔP) / (3960 × η)

ここで:

• P = ポンプ出力(HP)
• Q = 流量(GPM)
• ΔP = ノズル圧力降下(PSI)を含む総圧力
• η = ポンプ効率(通常0.70–0.85)

60 PSIで3,000 GPMの流量、ポンプ効率75%のスクラバーシステムの場合:

P = (3000 × 60) / (3960 × 0.75) = 60.6 HP ≈ 45 kW

年間8,000時間、kWhあたり0.10ドルの運転で、年間36,000ドルの電気費がかかります。ノズル圧力降下を20 PSI削減することで年間約12,000ドルの節約が可能となり、プレミアムノズルの選択肢を正当化するのに十分な費用です。

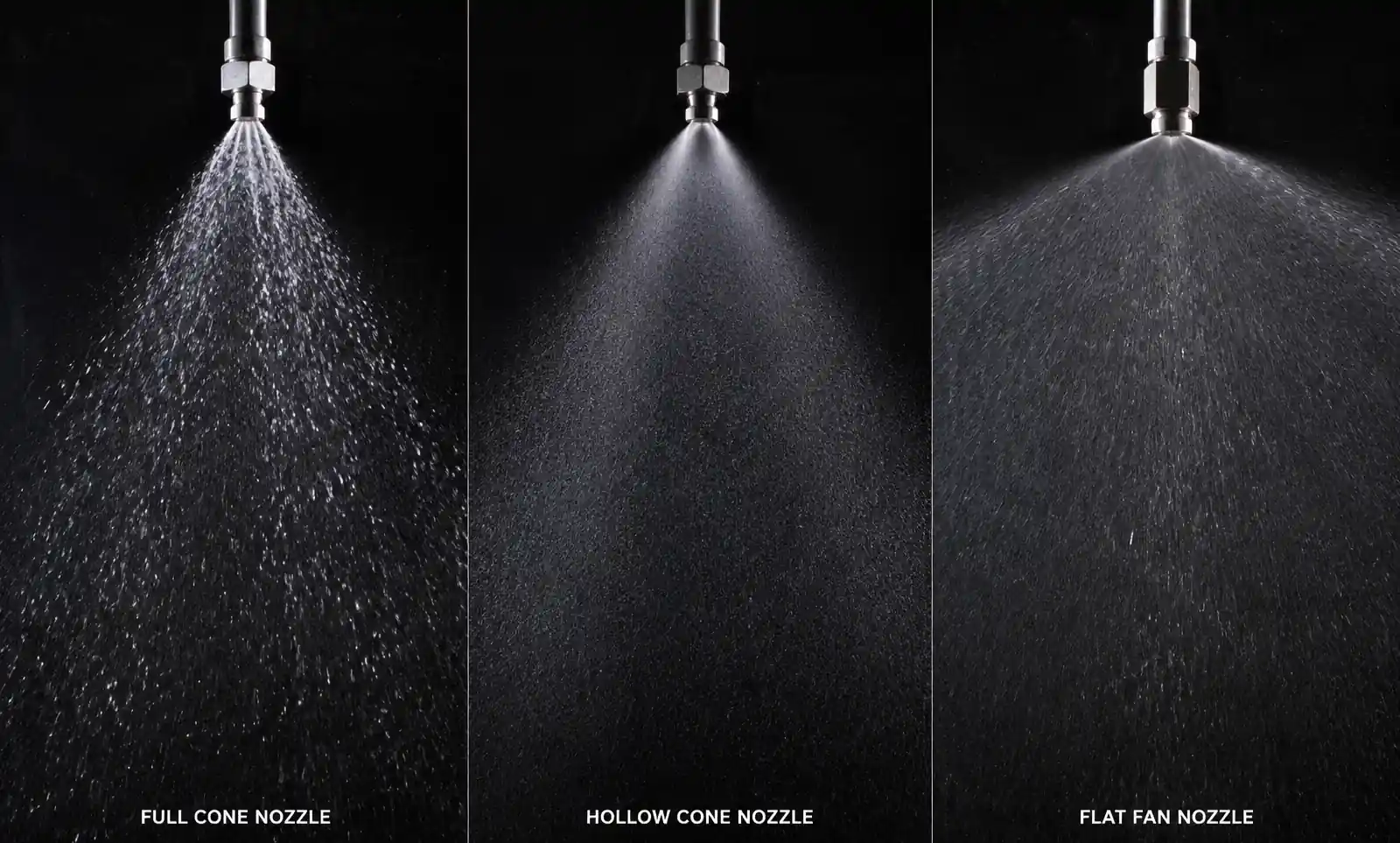

3.海洋用スクラバー用途のノズルタイプ比較

ノズルタイプ	スプレーパターン	ノズルあたりの典型流量(GPM @ 40 PSI)	液滴サイズ(Dv50)	詰まり耐性	ベストアプリケーション
油圧フルコーン固体充填円錐、60–90°	80–250	300–600ミクロン	中等度(1.5–3mmの開口部)	オープンループ海水洗浄器、標準的なSO₂除去
螺旋フルコーン	螺旋流による均一充填円錐	60–200	250–500ミクロン	良好(接線入口が粒子の蓄積を減らす)	懸浮固体が存在する閉じループ
ホローコーン	リング状のスプレー、周辺に液体	50–180	200–450ミクロン	中程度から貧困	特定のガス配給要件(あまり一般的ではありません)
空気補助アトマイジング	圧縮空気による非常に細かい霧	20–120	50–200ミクロン	貧しい(小さな通路)	高効率ハイブリッドスクラバー、陸上電源供給
広角フルコーン	平坦軌道、90–120°	100–300	400–700ミクロン	グッド(大きな開口部)	大口径タワー、ノズル数削減

3.1 なぜ油圧式フルコーンが海洋用スクラバーを圧倒しているのか

海洋用スクラバー設置の約75%は、以下が最もバランスが取れるため、油圧式フルコーンノズルを使用しています。

• シンプルさ:単一流体運転(圧縮空気不要)
• 信頼性:内部部品の詰まりや腐食が少ない
• 流量容量:大きなオリフィス(通常6〜12mm)は高流量に対応します
• 圧力範囲:20〜80 PSIの有効で、典型的なスクラバーポンプの性能に相当します

私たちの経験では、スクワル水に懸濁炭酸カルシウムや水酸化マグネシウム(クローズドループシステムで一般的)が含まれている場合、スパイラルフルコーンノズルは優れた性能を提供します。接線型のインレット設計は、直通型フルコーン設計よりもオリフィスの蓄積に強い自己洗浄性の渦巻きを作り出します。

3.2 エアアシストノズルを検討すべき時期

空気補助アトマイジングノズルははるかに細かい液滴(50〜200ミクロン)を生成し、同じ水流量で油圧ノズルより10〜15%高いSO₂除去効率を達成できます。しかし、40〜80 PSIの圧縮空気を必要とし、複雑さとエネルギー消費が増します。エアアシストノズルの使用は以下の場合のみ推奨します:

• 非常に高い硫黄含有量の排気(>3.5%硫黄HFO)を持つハイブリッドスクラバー
• タワーの高さが制限されるスペース制約のある改修
• 圧縮空気が容易に入手可能な陸上またはプラットフォーム設置

標準的な海洋設置では、追加のメンテナンス負担やエアコンプレッサーのエネルギーが効率向上を上回ることが多いです。

4.材料選択:海水と酸性条件の生存

海洋スクラバーノズルは主に2つの劣化メカニズムに直面します。酸性で塩化物を多く含む水による腐食と、粒子状物質や高速流による侵食です。

4.1 マテリアルオプションとトレードオフ

素材	相対硬度(HRC)	耐腐食性(海水+酸性)	侵食生命(相関的)	コストファクター	典型的なサービス寿命(時間)	ベストユースケース
316 ステンレススチール	15–20	良い(ただし停滞した海水に点が入る)	1×(基準線)	1.0×	8,000–12,000	短期または試験的な設置
デュプレックスステンレス(2205)	25–30	優秀(高い塩化物耐性)	2.5×	2.5×	20,000–30,000	オープンループの海水洗浄器(推奨)
ハステロイ C-276	20–25	例外的(酸性+塩化物)	1.5×	8.0×	25,000+	酸性添加剤を用いたクローズドループ
シリコンカーバイドインサート	70–75(ヴィッカーズ)	優秀(不活性セラミック)	10–15×	4.0×	50,000–80,000	高侵食条件、研磨粒子
タングステンカーバイドインサート	65–70(ヴィッカーズ)	中程度(ニッケルバインダー保護が必要)	8–12×	5.0×	40,000–70,000	淡水または低塩化物クローズドループ

4.2 フィールド体験:デュプレックスと316ステンレス

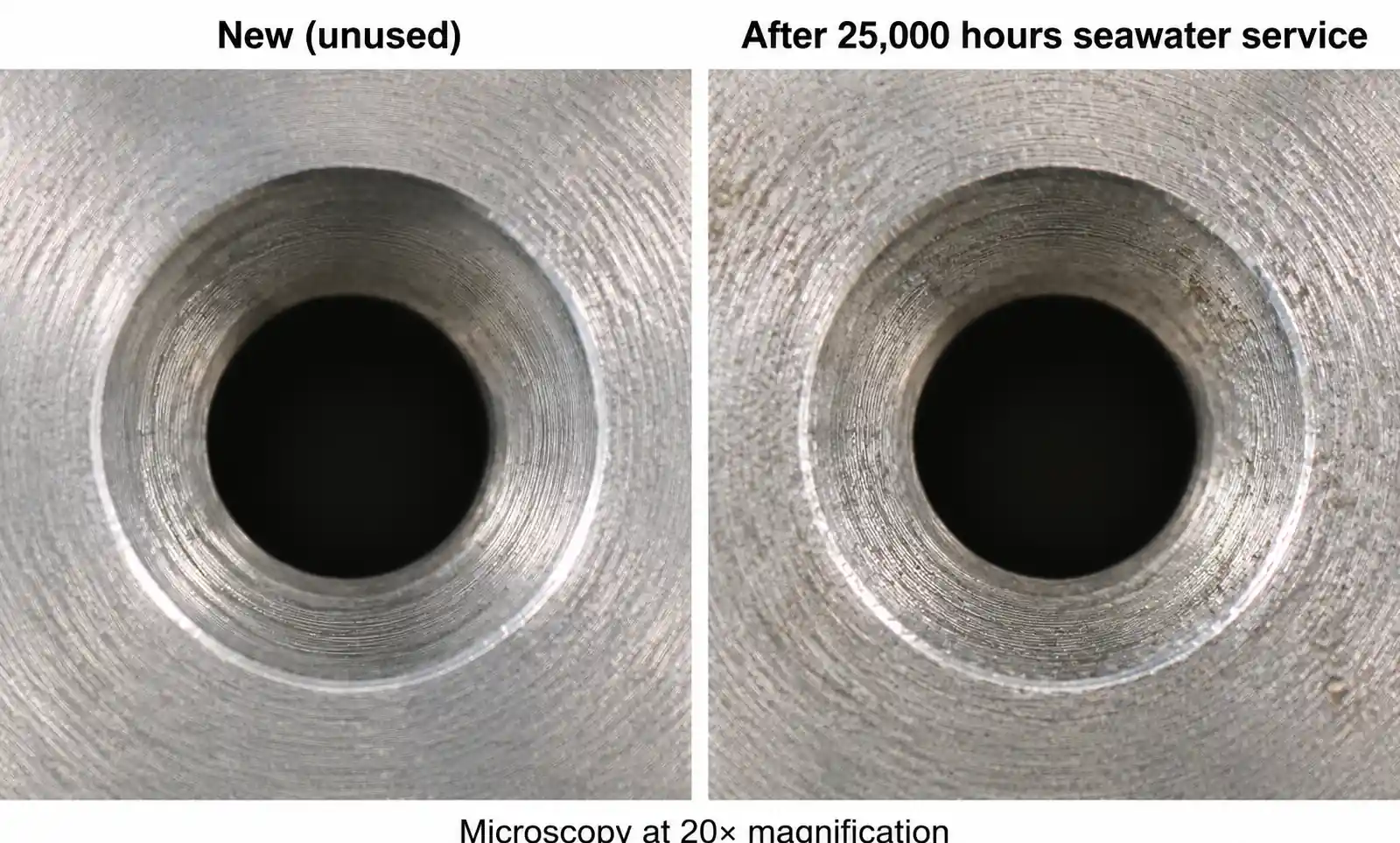

コンテナ船上の15MWスクラバーシステムを比較研究で実施したところ、オープンループ海水モードで動作する316個のステンレスノズルが、1万時間運転後に目に見えるオリフィス侵食が見られ、流量は12〜18%増加しました(噴霧制御の喪失を示しています)。同じシステム上のデュプレックス2205ノズルは、25,000時間後も元の仕様の5%以内の流量を維持しました。

デュプレックスステンレスのコストプレミアムは約2.5×ですが、以下を考慮すると寿命が長く補われます。

• メンテナンス停止時間の短縮:ノズル交換はタワーアクセスが必要で、通常1回の噴霧レベルあたり8〜12時間の作業が必要になります
• 一貫したスクラバー性能:拡大したオリフィスを持つ摩耗ノズルは噴霧速度が低く、液滴が大きくなり、SO₂吸収効率が低下します
• 予備部品の減少:デュプレックスノズルは25,000時間使用、10,000時間はスペア在庫を60%減少させる

オープンループの海水洗浄器のデフォルトとして、デュプレックスステンレススチール(UNS S32205またはS32750)を推奨しています。カリフォルニアカーバイドまたはタングステンカーバイドインサートは以下の状況に備えて確保してください:

• 研磨粒子が存在すること(例:石灰岩スラリーを用いた閉ループシステム)
• 極めて長いサービス間隔が必要(沖合プラットフォーム、遠隔船舶)
• 高噴霧圧力(>80 PSI)は侵食を加速させる

4.3 腐食破壊モード

リターンノズルの故障解析から、最も一般的な腐食メカニズムは以下の通りです:

• ねじ込み接続部の割れ目腐食(海水対応の詰着防止剤を使用)
• 速度が最も高いオリフィスの下流側に腐食が起こる
• 塩化物濃度が1,000ppmを超え、温度が50°Cを超える場合、316 SSにおける応力腐食割れ

二重ステンレス鋼合金は、バランスの取れたフェライト・オーステナイト微細構造と高いクロム/モリブデン含有量により、316 SSよりも3つの機構すべてに著しく優れた耐性を示します。

5.大規模流量システムにおける流量と圧力の関係

5.1 必要なノズル容量の計算

特定のスクラバーシステムにおいて、総水流量の必要量はL/G比と排気ガス量によって決まります。必要なノズル数は、利用可能なポンプ圧力時の個々のノズル容量によって異なります。

実例:18MWメインエンジンスクラバー

与えられた:

• 排気ガス流量:エンジンMCR時の85,000 m³/h(最大連続定格)
• 目標L/G比:12 L/m³
• 利用可能なポンプ圧力:50 PSI(3.45 bar)
• スクラバータワー直径:2.5メートル
• ターゲット噴霧角度:80°フルコーン

ステップ1:総水流量の計算

総流量 = 85,000 m³/h × 12 L/m³ = 1,020,000 L/h = 17,000 L/min = 4,490 GPM

ステップ2:ノズルモデルを選択し、個々の流量を決定

Cv = 18、50 PSIの大流量フルコーンノズルを使用する場合:

Q = 18 × √50 = 18 × 7.07 = 127 GPM 1 ノズルあたり

ステップ3:必要なノズル数を計算

必要なノズル数 = 4,490 GPM / 127 GPM = 35.4 → 36個のノズルに切り替わる

ステップ4:スプレー角度でカバーを確認する

80°の噴霧角度では、ノズルより1.5メートル下の噴霧直径=1.5 ×タン(80°/2)× 2=2.0メートル

直径2.5メートルのタワーの場合は、ノズルを3つの円形レベル(1レベルあたり12個)に、60°の放射状間隔で配置します。この構成は約1.6:1の重なり比を提供し、均一なカバレッジに十分です。

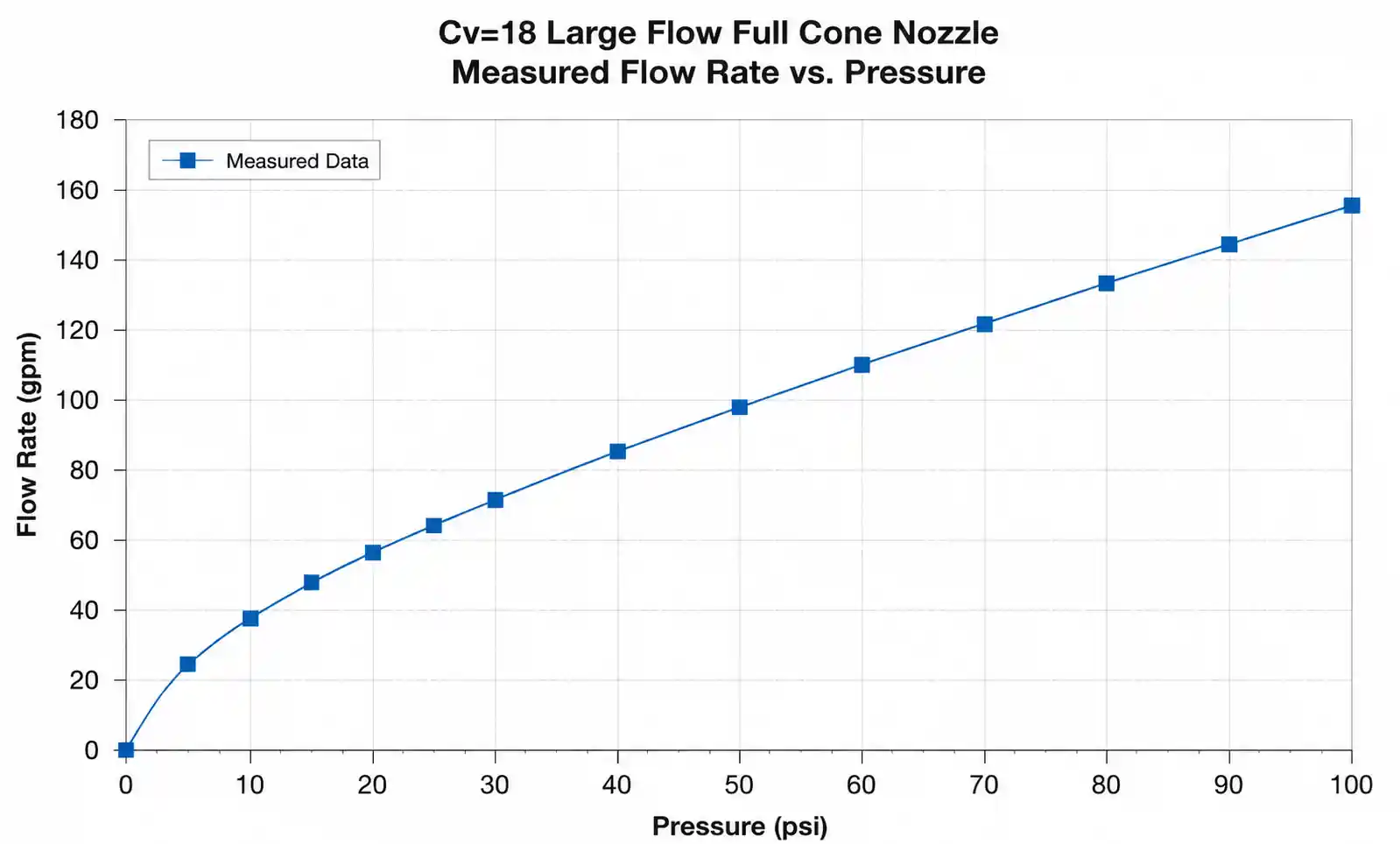

5.2 圧力降下と流量曲線

流量と圧力の関係を理解することで、運転中のシステムの挙動を予測できます。上記のノズル(Cv = 18)について:

圧力(PSI)	流量(GPM)	必要ポンプ出力(HP)*	液滴サイズ Dv50(ミクロン)
20	80	28	520
30	98	39	450
40	113	51	400
50	127	63	360
60	139	75	330
80	161	100	290

*合計36ノズル、ポンプ効率75%を計算 おおよその値;実際の液滴サイズはノズル内部の形状によって異なります

この表は重要なトレードオフを示しています。圧力を40 PSI(2×)から80 PSIに上げるとポンプ出力は96%増加しますが、液滴のサイズは27.5%減少します。ほとんどのスクラバー用途では、動作圧力40〜50 PSIが霧化とエネルギー効率の最良のバランスを提供します。

5.3 ノズル摩耗の考慮

ノズルが侵食されると、オリフィスの直径が大きくなり、一定圧力での流量が増加します。316のステンレスノズルでは、海水サービスで10,000時間経過すると通常10〜15%の流量増加が観察されます。これには二つの結果があります。

1. システム全体の流量が増加し、ポンプや再循環システムが過負荷になることがあります
2. 噴霧速度が低下する(オリフィスが大きいため)、水滴が大きく吸収効率が低下します

スクラバー性能を安定させるために、ノズルは毎年流量試験を行い、銘文流量の110%を超えるものは交換することを推奨します。

6.設置設定とよくあるミス

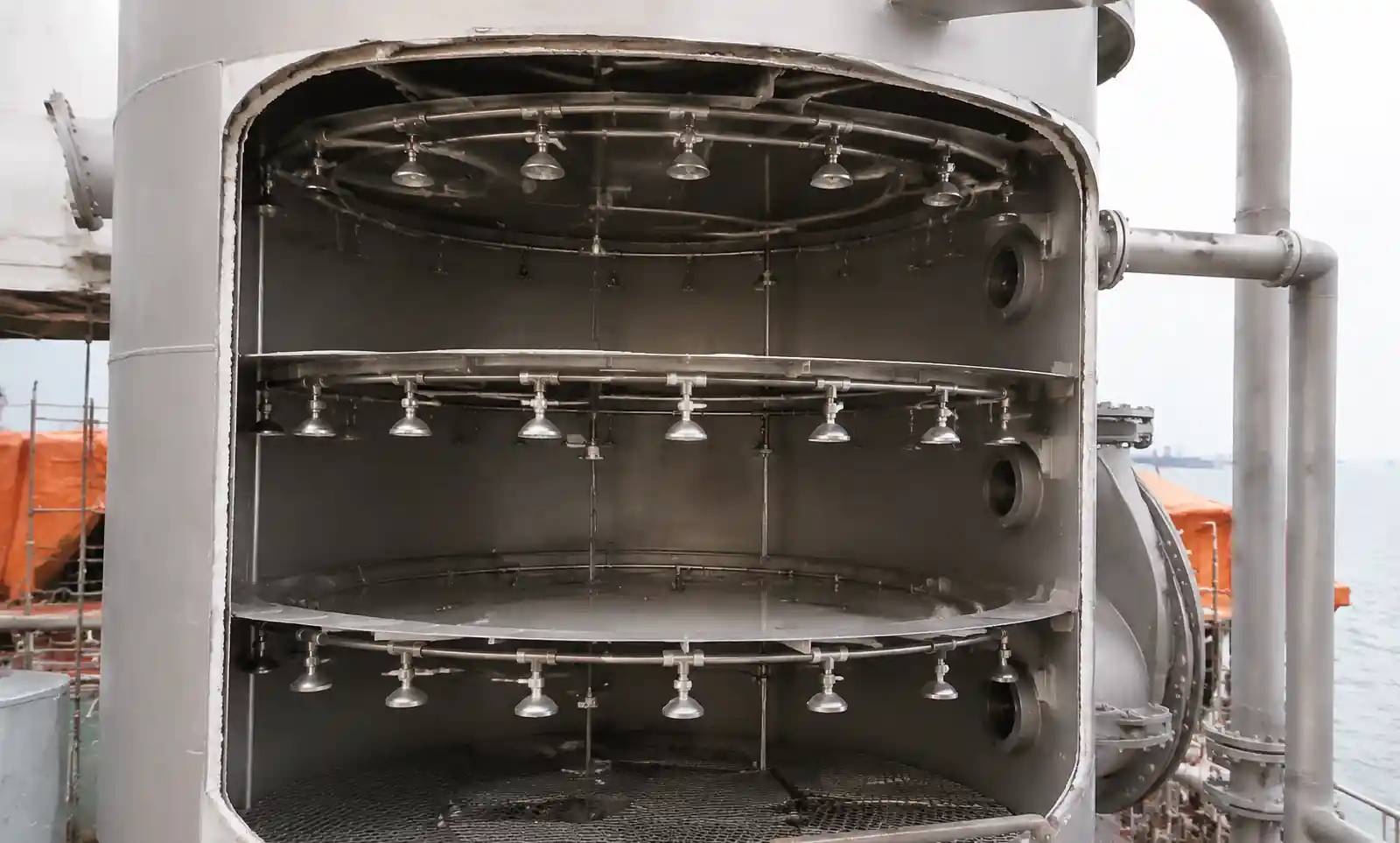

6.1 噴霧レベル配置

ほとんどの海洋スクラバーは、タワー内に縦に配置された2〜4段階のスプレーレベルを使用します。各レベルは複数のノズル(通常8〜24個)で構成され、円形のパターンや放射状のアームで配置されています。主要な設計ルール:

• 垂直間隔:噴霧レベル間に1.5〜3.0メートルの間隔を設け、液滴の発生と気液接触を許容します
• 放射状オフセット:各レベルを上のレベルに対して15〜30°回転させ、垂直のデッドゾーンを除去します
• 下向きの噴霧角度:水平より10〜15°低く、停留時間を最大化し上方への霧の持ち越しを防ぐため

6.2 よくある設置ミス

ミス#1:スプレーの重なりが不十分 ノズルが少なすぎる、またはスプレー角度が狭すぎると、未処理のガスチャネルが発生します。排出基準を満たしていないスクラバーの一つを調査したところ、タワー断面の30%がスプレーカバレッジがないことが判明しました。レベルごとに4つのノズルを追加し(20%増加)、システムは適合しました。

ミス#2:ノズルを下向きにしすぎた 一部の設置者は、ノズルを30〜45°の下向きに向け、接触時間を最大化できると考えています。実際には、これにより下部タワー部分にスプレーが集中し、上部には熱い排気ガスが最初に入る乾燥ゾーンが形成されます。最大下向き角度は10〜15°で、ほとんどのノズルは水平かそれよりやや上に置くことを推奨します。

ミス#3:真鍮または炭素鋼のパイプニップル使用 ノズル本体が耐食性の二重ステンレスであっても、真鍮や炭素鋼のニップルと接続すると腐食を加速させるガルバニックセルが生成されます。ノズル、ニップル、マウントブラケットは必ず同じ素材を使ってください。真鍮製のニップルが海水サービスでわずか2,000時間で故障するのを見たことがあります。

ミス#4:ねじノズルを締めすぎた セラミックインサートノズル(カーバイドシリコンまたはタングステンカーバイド)は脆いです。ねじ込み接続を過度に締めると、セラミックインサートに亀裂が入る可能性があります。メーカーのトルク仕様(通常1インチNPT接続で25〜40フィートポンド)に従い、トルクレンチを使用してください。

6.3 アクセスとサービス性

設計段階でのノズルメンテナンス計画を立てましょう。要件:

• マンウェイアクセス:各スプレーレベルに直径最低600mmのアクセスドアを設置します
• スプレーパイプ排水弁:メンテナンスのためにタワーを開放する前に完全に排水を許可してください
• ノズル除去クリアランス:スプレーパイプを分解せずにノズルを外すための十分なスペースを確保する
• 予備ノズル収納:25%の予備部品を機内に保持(例:36ノズルシステムでは9予備)

7.メンテナンス戦略と総所有コスト

7.1 フローテストとパフォーマンスモニタリング

最も効果的な予防保守戦略は定期的な流量検査です。推奨事項:

• 試運転時のベースライン流量試験(指定圧力での実際の流量を測定)
• 計画的な整備またはドライドック中の年次流量試験
• 流量が基準値の110%を超える場合、または噴霧パターンに明らかな非対称性が見られる場合はノズルを交換してください

流量試験では、単一のノズルに供給するスプレーパイプ内に一時的に流量計を設置する必要があります。通常は40〜50 PSIの通常動作圧力でテストし、メーカーの流量曲線と比較します。流量が10〜15%増加すると、開口部の浸食を示します。性能がさらに悪化する前にノズルを交換してください。

7.2 総所有コストの計算

36ノズルのスクラバーシステムに対して、10年間(80,000時間の運転時間)で3つの材料オプションを比較してみましょう。

素材	初期費用(36ノズル)	交換間隔(時間)	補充数	交換あたりの労働コスト	合計10年間の費用
316 ステンレススチール	3,600ドル	10,000	7	$2,500	$28,700
デュプレックスステンレス 2205	9,000ドル	25,000	2	$2,500	$19,000
シリコンカーバイドインサート	$14,400	60,000	1	$2,500	$19,900

作業費は交換1件あたり12時間、積載料金は1時間あたり200ドル(足場、タワーエントリーなど含む)と仮定します。

この分析により、初期コストは高くなるものの、デュプレックスステンレスまたはセラミックインサートノズルは船舶の耐用年数に比べて総所有コストが低くなることが示されています。メンテナンスイベントの削減も、運用の混乱を最小限に抑えています。

7.3 予備部品戦略

予備部品の2段階を維持することをお勧めします:

• 機載予備部品:ノズル全体の25%(即時交換可能)
• 陸上備蓄部品:ノズル総数の100%(寄港間に船内在庫を補充)

長期にわたる沖合運用を持つ船舶(例:沖合補給船、研究船)については、船上部品の50%に増やしてください。

8.FAQ

Q: スプレー水の流量を増やすだけでスクラバー効率を上げることはできますか?

A: ある程度までは、はい。水流量を2倍にすることでSO₂の除去は15〜25%増加しますが、その効果は逓減します。L/G比が15〜20を超えると、すでに気液界面が飽和しているため、吸収効率の向上はほとんどありません。単に水を増やすよりも、滴のサイズと停留時間を最適化する方が効果的です。

Q: ノズルが詰まっているのか、それとも摩耗しているのか、どうやって見分ければいいのですか?

A: 詰まりは流量を減らし、不規則な噴霧パターンを引き起こします。摩耗は流量を増加させ、弱くはっきりしない噴霧を生み出します。流量試験では両者を区別します。詰まったノズルは基準流量の<90%を示し、摩耗ノズルは>110%を示します。流量は正常で噴霧パターンが非対称の場合は、内部ベーンの部分的な詰まりや損傷がないか確認してください。

Q: ノズル詰まりを防ぐための最小流量はどれくらいですか?

A: 海水スクラバーの場合、粒子沈降を防ぐために、スプレー分配管の流速を最低2 m/s(6.5 ft/s)に保ちます。ノズル開口部内では速度がはるかに高く(通常10〜25 m/s)、自己洗浄が可能です。ノズルの上流にフィルターがある場合は、100メッシュ(150ミクロン)のろ過で通常十分です。

Q: ノズル数を減らすために大流量ノズルを後付けできますか?

A: 可能性はありますが、ポンプの容量が十分で、スプレーのカバーが十分であることを確認してください。36ノズルから24ノズルに減らす(ノズルあたり50%増加)には、同じ液滴サイズを維持するために通常50%増強の圧力が必要で、これはポンプ容量を超えることがあります。新しい噴霧パターンをモデル化し、重なり比が1.5:1以上に保つようにしてください。

Q: 単一のノズルを外す前にスプレーパイプを隔離して排水する必要がありますか?

A: はい、いつもそうです。ポンプを切っていても、ノズルを外すとスプレーパイプ内の残留水が排出され、安全上のリスクや汚れを引き起こします。各噴霧水位の最も低い地点に排水バルブを設置し、タワーを開ける前に完全に排水してください。

Q: 非常に高いスクラバータワー(>10メートル)にはどのくらいのスプレー角度を使うべきでしょうか?

A: 高いタワーの場合は、スプレー角度を狭め(60〜70°)、より多くのスプレーレベルを選びましょう。広角ノズルは長距離で噴霧密度を低下させます。追加のスプレーレベルを追加する方が、補償不足によるコンプライアンス失敗に対処するよりも費用が安いことが多いです。

9.結論

海洋用スクラバーに適した大流量ノズルを選ぶには、流量容量、アトマイゼーション品質、材料の耐久性、エネルギー消費、総所有コストなど複数の工学的パラメータのバランスを取る必要があります。私たちの現場経験から、以下のことを推奨しています:

1. オープンループの海水洗浄器の標準素材として、二重ステンレス鋼(2205または2507)を使用;耐腐食性、侵食寿命、コストのバランスが最も良いです。

2. 最適な液滴サイズ(300–500ミクロン)とエネルギー効率のために、目標噴霧圧力は40–50 PSI。圧力が高いほど吸収性能の収穫逓減が生じます。

3. 乾燥した箇所を除去するために最小スプレーオーバーラップ比率を1.5:1に設計すること;実際のノズルからプレーンまでの距離でスプレー角度予測を用いてカバー範囲を確認してください。

4. ノズルの摩耗を早期に発見するために年次流量試験を実施しること;流量が基準値の110%を超えた場合は、スクラバー性能を安定させるためにノズルを交換してください。

5. 初期購入価格だけでなく、10年間の総所有コストを計算してください。セラミックインサートノズルは、初期費用が高くても最も低いTCO(総消費コスト)を提供することが多いです。
