スラリー用途の詰まり防止ノズル設計

研磨性および粒子を含む流体システム向けの詰まりに強いノズルの選択、仕様、維持方法を学びましょう

目次

1. はじめに:ノズル詰まりの真のコスト
2. 詰まり耐性の重要設計特徴
3. スラリーサービス用ノズルタイプ比較
4. 材料選択と摩耗寿命解析
5. スラリー特異的選別方法論
6. 設置、ろ過、メンテナンスのベストプラクティス
7. よくある詰まり問題のトラブルシューティング
8. FAQ
9. 結論と次のステップ

1.はじめに:ノズル詰まりの真の代償

スラリー用途において、フライアッシュ、鉱山尾鉱、セラミックス、食品加工廃棄物の取り扱いにおいて、ノズルの詰まりは単なる不便ではありません。200以上の工業施設の現場データに基づくと、詰まったノズルによる予期せぬダウンタイムは、生産損失、緊急労働、品質問題を考慮すると、1件あたり平均2,400ドルから8,500ドルのコストがかかるとわかっています。

スラリーの応用が特に難しい理由: きれいな水や均質な液体とは異なり、スラリーには重量で5%から60%以上の範囲の懸濁固形が含まれています。これらの粒子は、オリフィスでの物理的な詰まり、時間とともに流量係数を変化させる研磨摩耗、そしてノズル上流の低速度帯での粒子の蓄積という3つの同時破壊モードを引き起こします。

このガイドでは、3つの故障モードすべてに対応しています。固有の詰まり耐性を持つノズルの指定方法、粒子分布の最小オリフィスサイズの計算、摩耗寿命と脆さリスクのバランスを取る材料の選択、そして問題を単に上流に押し付けるのではなくろ過戦略の実装方法を学びます。最終的には、当社の追跡されたケーススタディに基づき、予期せぬメンテナンスを60〜80%削減する繰り返し可能なノズル選択方法が手に入ります。

誰がこれを読むべきか: 沈殿固形物の取り扱い、鉱物処理における蒸発冷却、研磨原料によるスプレー乾燥、高固形物のコーティング、バルクマテリアルハンドリングにおける粉塵抑制、排ガス処理におけるスクラバーシステムを担当している方には、このガイドは即座に適用できる意思決定の枠組みを提供します。

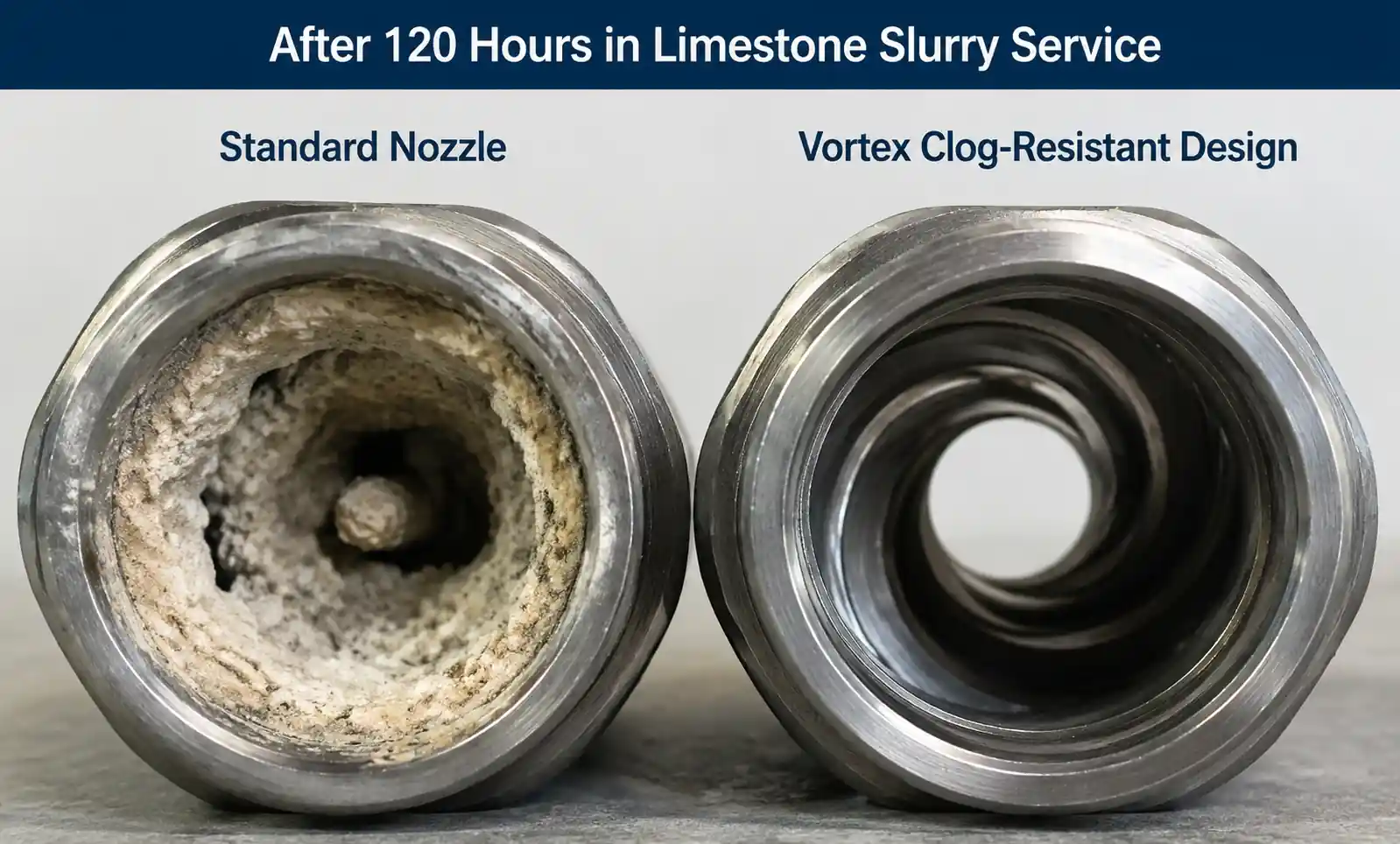

2.詰まり耐性の重要な設計特徴

スラリーサービスにおいて、すべてのノズルが同じではありません。業界を超えた故障報告を分析した結果、5つの設計特性が、確実に動作するノズルと数時間以内に詰まるノズルを区別しています。

2.1 フリーパッセージ直径:3倍ルール

詰まり耐性の最も重要な仕様はフリーパッセージ径、すなわちノズル本体およびオリフィスを通る最小の障害のない流れ経路です。現場経験からの実用的なルール:自由通過は少なくともD₉₀粒子サイズの3倍(粒子の90%が落ちるサイズ)であるべきです。

例えば、スラリーにD₉₀=800ミクロン(0.8mm)の石灰岩粒子が含まれている場合は、最低2.4mmの自由通過を持つノズルを指定してください。3倍以下になると詰まりの確率が指数関数的に上がります。ある石炭灰処理システムでは、2mmのオリフィス(2.5x D₉₀)から3 mmのオリフィス(3.75x D₉₀)に切り替えることで、詰まり事象が月14件から2件未満に減少しました。

なぜもっと大きなオリフィスを使わないのですか? 大きなオリフィスはより粗い噴霧パターンをもたらし、カバーを維持するためにより高い流量が必要です。工学的なトレードオフとしては、粒子サイズ分布に十分な自由通路を確保しつつ、最小のオリフィスが必要です。

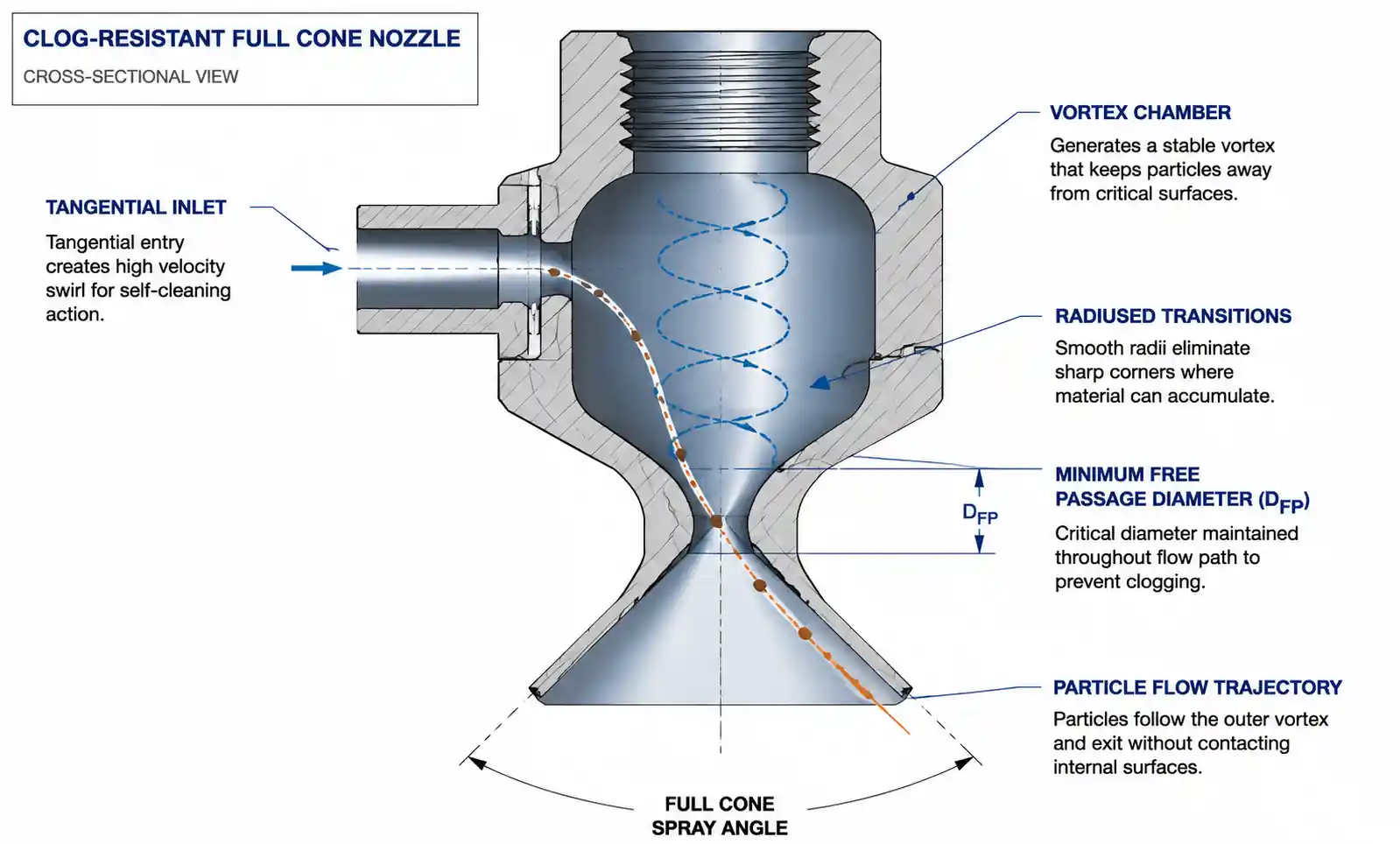

2.2 内部フローパスの効率化

内部の形状をよく調べてください。鋭い角やデッドゾーン、急激な膨張を持つノズルは、粒子が沈着・蓄積する低速度領域を作り出します。プレミアムスラリーノズルは、内部に完全に半径化されたトランジションを持ち、急激な方向転換はありません。

ボルテックススタイルノズルはスラリーサービス用で、遠心作用で粒子を懸浮させて排出する接線型入口を使用します。同じサービスにおいて、軸入式設計と比べて接線入力フルコーンノズルの詰まり率が大幅に低く、30%固形カオリンスラリーを扱う際に詰まり頻度が約4〜5倍減少したことが記録されています。

2.3 自己洗浄オリフィス幾何学

一部の高度な設計には自己洗浄機能が組み込まれています。例えば、特定のフルコーンノズルは開口部で高速渦を発生させ、開口部を連続的に掃いています。研磨作業では、このわずかな摩耗がオリフィスを維持し、非対称な粒子の蓄積を防ぎ、噴霧パターンを歪めます。

「繊維状」または「高固度」用途向けに販売されているノズルを探してください。これらは通常、ブリッジ粒子を排除するよう最適化されたオリフィス設計を持っています。

2.4 取り外し可能なインサートと一体型構造の違い

スラリーサービスにおいて、ねじ付きインサート設計はメンテナンスにおいて大きな利点を提供します。オリフィスが詰まった場合は、ノズル全体を外すのではなく、インサートだけを取り外して超音波洗浄や交換を行うことができます。これによりメンテナンス時間が60〜70%短縮され、校正済みの予備インサートを在庫に保管できます。

しかし、インサート設計は粒子が蓄積できる追加のインターフェースを作り出します。バイパスチャネルを防ぐためにOリングシールと全円接点を備えたインサートを指定してください。

2.5 高速放電速度

用途の制約の中で、ノズル放出速度を上げることで詰まりの傾向が減ります。物理的な原理:高い出口速度は粒子の懸濁を維持し、オリフィスでの沈下を防ぎます。実際には、50 PSIで運転すると、同じオリフィスサイズの20 PSIよりもスラリーサービスでより安定した噴霧パターンが得られます。

トレードオフとしては、速度が高まるほど衝撃力と摩耗率が増加します。懸濁粒子(沈降しない)の場合、速度15〜25 m/s(排出圧20〜60 PSI)がほとんどのスラリー用途における実用的なスイートスポットとなります。

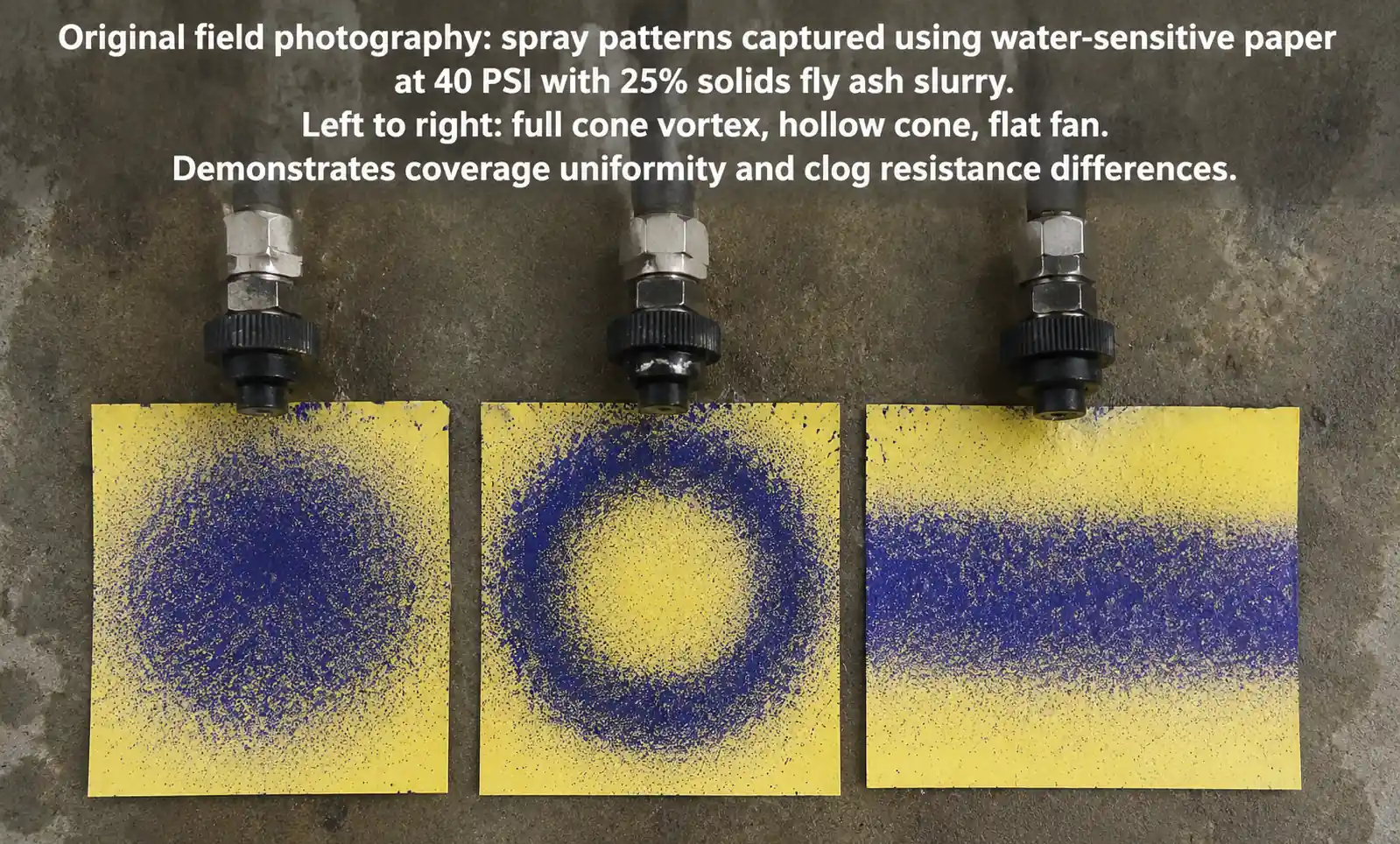

3.スラリーサービス用ノズルタイプ比較

すべてのスプレーパターンがスラリーに同じように対応できるわけではありません。現場での性能データに基づく比較は以下の通りです:

ノズルタイプ	フリーパッセージ	詰まり耐性	摩耗率	最高のスラリー用途	制限事項
フルコーン(渦巻きスタイル)	優秀(典型的な2〜10mm)	素晴らしい	中庸	タンク洗浄、ほこり抑制、ガス冷却、一般的なスプレー	微細な霧化にはより高い圧力が必要です
ホローコーン	良好(典型的1.5〜6mm)	よし	中高	蒸発冷却、スクラブ(周囲のカバーを望む)	中央開口部は小さいこともあります。接線スロットの確認
フラットファン	フェアグッド(1-8mm)	まあまあよかった	高い(エッジの部分)	洗浄、コーティング(ただし十分にろ過されたスラリーのみ使用)	非対称の詰まりが起こりやすい楕円形の開口部
エアアトマイジング(外部ミックス)優秀(液体:2-8 mm)	素晴らしい	低(適切に選択された場合)	高粘度スラリーからの細かい噴霧、コーティング	圧縮空気が必要です。複雑なセットアップ
螺旋 / 旋渦	良好(2-6 mm)	よし	中庸	排気ガスの調整、加湿	研磨作業ではあまり一般的ではありません
シンプルジェット/ストレートボア優秀(3-15mm)	素晴らしい	とても高い	最小限のスプレーで済みます。スルーシング;高流量アプリケーション	原子化はなし;固体の流れまたは粗い噴霧

フィールドデータからの重要な洞察:接線入口を持つフルコーンボルテックスノズルは、原子化が必要なスラリー用途において最適な総合的な選択肢です。大きな自由通過と自己洗浄の効果を組み合わせています。鉱山の脱水回路(35%固形物)で比較テストを行い、同じ流量でフルコーンノズルの詰まり頻度はフラットファンノズルの1/6でした。

エアアミサイジングの選択タイミング: 高粘度や高固形物スラリーから200ミクロン未満の細い液滴が必要な場合、外部混合空気アトマイジングノズルは液体通路がかなり大きく(3〜5 mm)、圧縮空気のせん断作用で細かい噴霧を生み出せるため優れています。固形物含有量55%のセラミックスリップのスプレー乾燥で成功例が見られました。

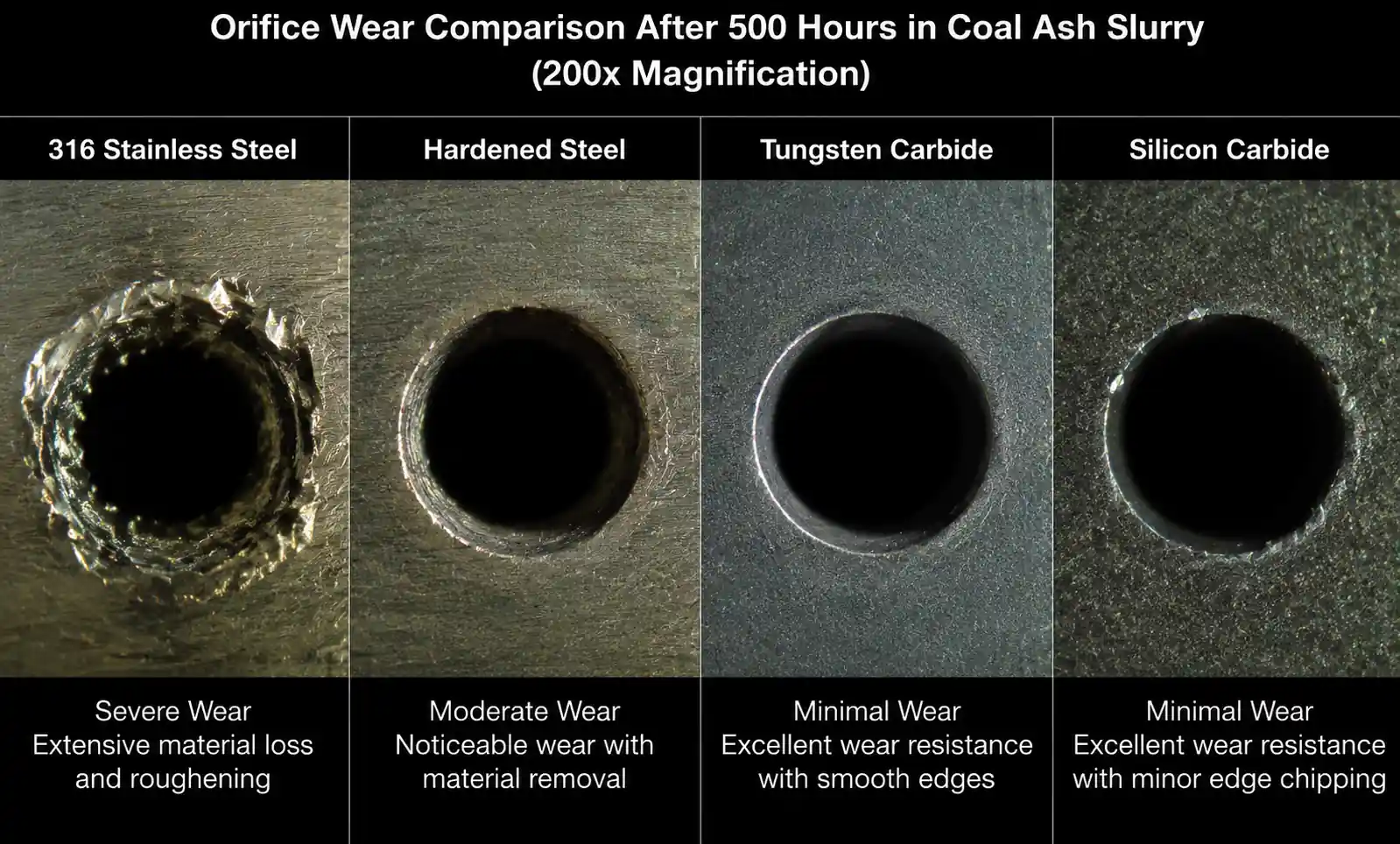

4.材料選択と摩耗寿命分析

詰まりに強い設計は、最初の1週間で研磨による摩耗で穴が20%大きくなる場合、意味がありません。材料の選択は耐摩耗性、コスト、脆さのバランスを取らなければなりません。

4.1 材料性能比較

素材	相対硬さ(モース)	相対摩耗寿命(基準値=316SS)	コスト倍率と316SSの比較	脆弱性リスク	ベストアプリケーション
316 ステンレススチール	~5.5	1x(基準値)	1x	非常に低い	軽度の研磨性スラリー(<20%固形物、軟らかい粒子)
硬化17-4 PH鋼	~6.5	3-4倍	1.3-1.5x	低	中程度の研磨性能;良いコストパフォーマンスバランス
タングステンカーバイド	~9	15-25倍	8-12倍	中庸	高摩耗サービス;粒子を含む液体、ロングラン
カーバイドシリコン(SiC)	~9.5	20-40倍	6-10x	ハイ	極度の擦り傷;酸性スラリー;圧力の急上昇を避ける
アルミナセラミック(Al₂O₃)	~9	10-15倍	4-7x	ハイ	化学的 + 摩耗;衝突/熱衝撃の回避
ステライト/コバルト合金	~8	8-12倍	5-8倍	低	高温+摩耗;燃焼応用

4.2 総所有コスト(TCO)計算

初期費用は物語の一部に過ぎません。TCOは次のように計算します:

TCO = (購入価格 + 設置作業費) + (交換頻度× [購入 + 労働費 + ダウンタイムコスト])

例:フライアッシュスクラバーノズル、計画期間12か月、交換停止時間8時間、1回の生産損失で3,000ドルの生産損失:

• 316 SS オプション: 購入価格は85ドル、3ヶ月ごとに交換が必要 TCO = $85 + $200 インストール + 3 ×($85 + $200 + $3,000) = $10,140

• シリコンカーバイドオプション: 650ドル購入、15ヶ月ごとに交換が必要 TCO = $650 + $200 インストール + 0 ×(12ヶ月以内)= $850

この場合、プレミアム素材は初期費用が7.6倍でも元が取れます。この分析は適切なろ過を前提としており、十分なろ過がなければセラミックノズルでも早期に故障します。

4.3 脆弱性管理

セラミックやカーバイドの材料は脆いです。圧力の急上昇、水のハンマー、熱衝撃、または設置中の機械的衝撃を受けると亀裂が発生します。現場防止措置:

• 通常運転圧力より20%高く設定した圧力解放弁を設置
• ソフトスタートシーケンス(10〜15秒間のランプ圧力)を実装する
• インパクトツールでセラミックノズルを締めないこと、メーカー仕様の60〜70%でトルクレンチを使用すること
• 140°F(60°C)以上の液体を噴霧する際の予熱ノズル(熱衝撃を避けるため)

私たちの経験では、セラミックノズルの「故障」の約15%は実際には摩耗ではなく設置による損傷です。

5.スラリー特異的選別方法論

このステップバイステップに従って、用途に合った詰まりに強いノズルを指定してください。

ステップ1:スラリーの特性をつける

これらのパラメータを記録しましょう—それがその後のすべての意思決定を駆動します:

• 粒子サイズ分布: D₁₀、D₅₀、D₉₀(可能であればレーザー回折解析から得られる)
• 固形物濃度: wt%およびvol%
• 粒子硬度:モーススケール
• 液体特性: 粘度、密度、pH、温度
• 沈降速度: 粒子が急速に沈降する場合、より高い流速を維持します
• 繊維含有量: 長い繊維は球状粒子よりも開口部を橋渡ししやすい

粒子サイズデータがない場合は保守的な推定値を用いてください:スラリー採掘の場合はD₉₀=1-2mmと仮定します。フライアッシュの場合はD₉₀=300〜600ミクロンと仮定します。食品加工の場合、D₉₀ = 500〜1500ミクロンと仮定します。

ステップ2:最低自由通過数の計算

最小自由通過 = 3 × D₉₀ 粒子サイズ

スラリーに繊維質物質が含まれている場合や粒子凝集が可能な場合は、安全係数を20%に加えます。

例: D₉₀ = 850ミクロンの石炭スラリー 最小自由通過 = 3 × 0.85 mm = 2.55 mm → 3.0 mm 最小開口部を指定

ステップ3:必要な流量とカバレッジを決定する

用途(冷却、洗浄、ほこり抑制、コーティング)に基づいて計算します:

• 総液体流量(リットル/分またはGPM)
• カバレッジエリア(m²またはft²)
• 噴霧高度(ノズルからターゲットまでの距離)
• 許容される液滴サイズの範囲

標準的なスプレーオーバーラップ計算を用いてください。均一なカバーのために、完全なコーンノズル、スペースノズルは目標面でのスプレー直径1.0〜1.3×。間隔が狭くなるほど均一性は向上しますが、コストは上がります。

ステップ4:ノズルタイプと圧力を選択する

セクション3の比較表を参照してください。ほとんどのスラリー用途:

• 一般的な噴霧/洗浄: フルコーンボルテックス、30-60 PSI
• 蒸発冷却: 中空コーンまたは空気霧化、40-80 PSI(細粒が必要な場合)
• コーティング/均一分布: フルコーンまたはエアアトマイジング(ろ過スラリー)、25-50 PSI
• 高流量/最小アトマイズ:ジェットまたは広口のフルコーン、15-40 PSI

確認します:選択した圧力で、メーカーの流量(Q = Cv × √P式)は最低自由通過口の要件を満たしていますか?

ステップ5:摩耗環境に基づく素材選択

セクション4.1の表を出発点として使用してください:

• 軟素粒子(<モース4)、<25%固形:316 SSまたは硬化鋼 - 中程度の摩耗(モース4-6)、25-50%固形: タングステンカーバイドまたはアルミナセラミック - 激しい摩耗(モース6+)、>50%固形物: シリコンカーバイド

最終決定のためにTCO分析(セクション4.2)を実施してください。

ステップ6:ろ過を指定する

大きなフリーパレージがあっても、上流のろ過は大きな粒子やゴミを除去する必要があります。ストレーナーやフィルターは以下で指定してください:

• メッシュサイズ = ノズルフリーパスの1/2から1/3
• 3mmフリーパッセージノズル→1-1.5mm(16-10メッシュ)フィルター

重要なのは、十分な流量面積を確保することです。よくあるミスは、ノズルよりも早く詰まりやすい小さすぎるフィルターハウジングを使うことです。フィルター流量面積は×ノズルの開口面積の3〜5以上であるべきです。

ステップ7:設置とアクセスの計画

ノズルを取り外して点検できるよう配管を設計し、システム全体の排水を避けましょう。以下が含まれます:

• 各ノズルマニホールド用の絶縁弁
• クリアアクセススペース(最低クリアランス150 mm / 6インチ)
• シャットダウン前にバックフラッシュラインへのフラッシュ接続

6.設置、ろ過、メンテナンスのベストプラクティス

適切な設置とメンテナンスは、「取り付けて放置する」方法に比べてノズルの寿命を2〜3倍延ばします。

6.1 設置チェックリスト

• 規格通りトルク: 過度の締め付けはセラミックノズルに応力裂けを引き起こします。締め不足は漏れや振動摩耗を引き起こします
• 正しいネジシーラントを使いましょう: 温度と化学環境に適したPTFEテープまたはペーストを使用してください。オススレッドのみに塗布し、最初の1〜2本のスレッドは清潔に保って汚染を防ぎましょう
• ノズルの向きを正しく設定する: 噴霧方向をマークする;接線入口ノズルが流量に対して適切に回転しているか確認してください
• 圧力テストは徐々に行う: 0から稼働圧力まで30〜60秒かけて段階的にランプし、ウォーターハンマーを避ける

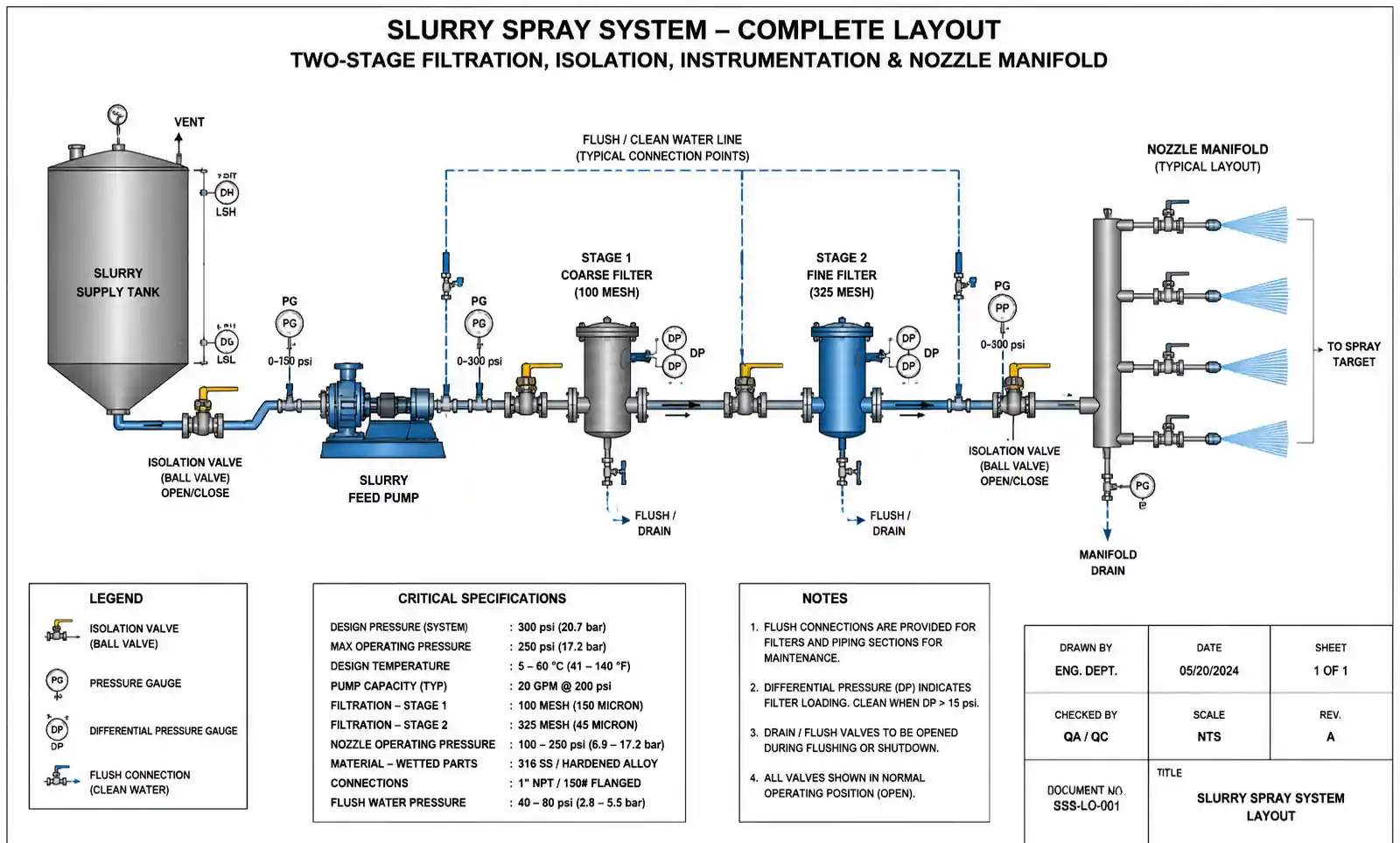

6.2 ろ過システム設計

ろ過システムは最初の防衛線です。私たちは二段階のアプローチを推奨します。

ステージ1 – 粗いストレーナー(ポンプ上流):

• 3〜5 mm>の破片を除去
• ポンプの損傷から保護
• 通常はバスケット式ストレーナーで、シャットダウンなしで洗浄可能です

ステージ2 – ファインフィルター(ノズルマニホールド直前):

• メッシュサイズ = ノズルフリーパスの1/3から1/2
• Yストレーナーまたは自動バックフラッシュフィルター
• 詰まりを示す差圧計

臨界サイズ: 10個のノズル(各ノズル3mmのオリフィス)を持つシステムでは、総開放面積≈70 mm²。ファインフィルターの開放面積は最低でも210〜350 mm²(安全係数3〜5×)にすべきです。

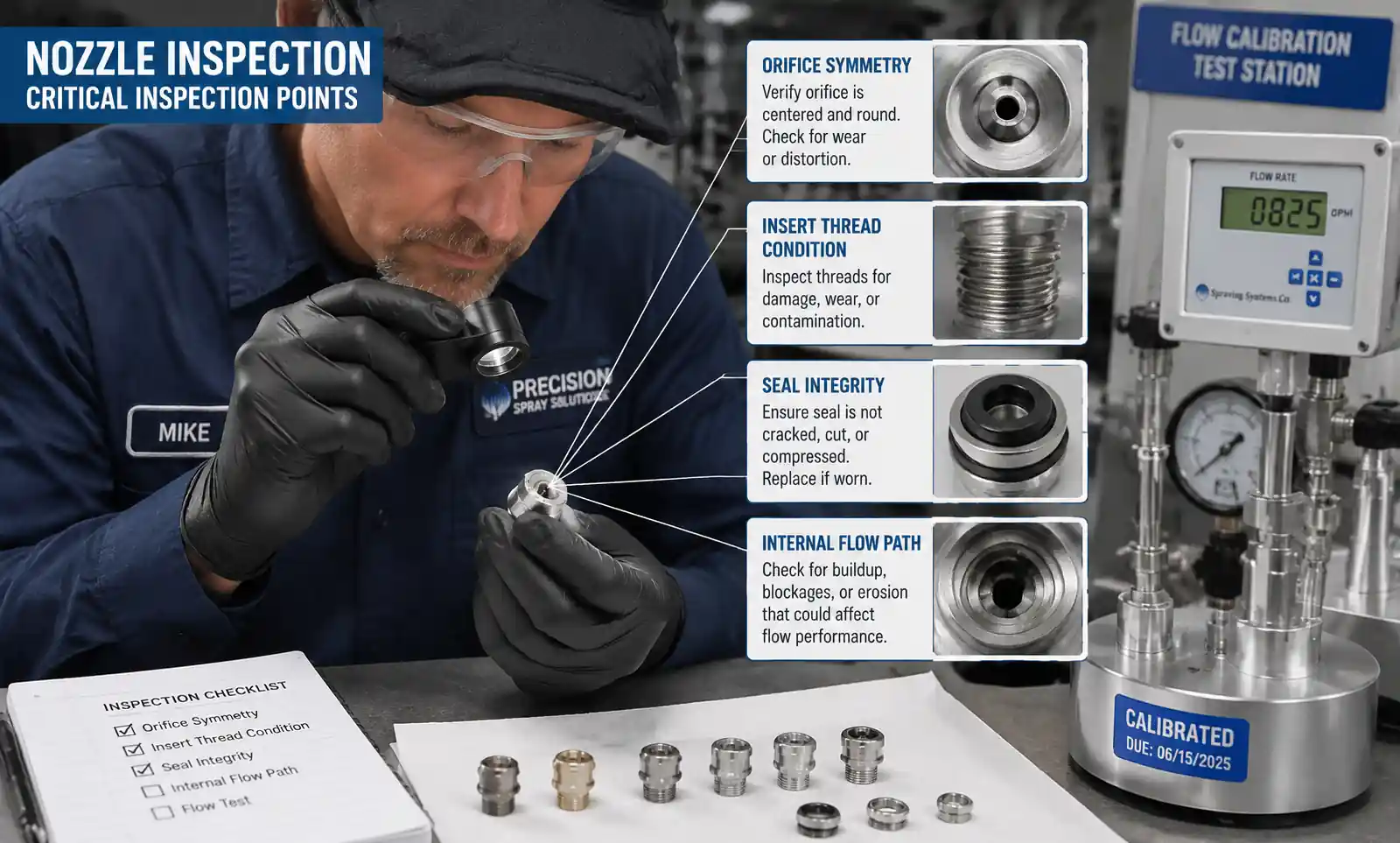

6.3 予知保全プロトコル

完全に詰まるのを待たないでください。以下の監視実践を実施する:

流量テスト(月次): 実際の流量とメーカーの曲線を測定してください。流量が10%>減ったら調査してください。流量の増加は摩耗を示します。流量減少は部分的な詰まりや上流の圧力損失を示します。

視覚的なスプレーパターンチェック(週次): 非対称性、原子化の喪失、流路の偏向など、いずれもオリフィスの損傷や部分的な詰まりを示しています。

摩耗率トラッキング: 重要な用途では、測定された摩耗に基づいて交換スケジュールを立ててください。例:サービス内の316個のSSノズルが800時間後に流量を15%増加させた場合、パターン劣化がプロセス品質に影響を与える700時間前に交換をスケジュールします。

推奨検査頻度:

適用の厳しさ	ビジュアルチェック	フローテスト	ノズルの取り外しと検査
低摩耗(<20%固形物、軟質粒子)	月次	四半期ごと	年次

6.4 清掃技術

ノズルが詰まるとき:

1. 逆流: 逆流で1.5〜2×の運転圧力で軟い詰まりを解消できます
2. 超音波洗浄: 超音波洗浄で20〜30分間、鉱物の堆積物や有機物の蓄積を除去します
3. 化学的洗浄: 鉱物スケールには適切な酸(例:炭酸カルシウムには10%クエン酸)を使用;有機物の汚れにはアルカリ性洗剤を使いましょう
4. 機械的な清掃(最後の手段): 柔らかい真鍮ブラシや木製ピックのみ、穴を傷つける鋼製工具は使わないでください

詰まったオリフィスをドリルで取り除こうとしないでください。精密な幾何学を破壊してしまう。超音波や化学洗浄が失敗した場合は、インサートまたはノズルを交換してください。

7.一般的な詰まり問題のトラブルシューティング

よく設計されたシステムでも問題は発生します。この診断表をご利用ください:

症状	推定根本原因	診断検査	解
起動から数時間以内に詰まり	粒子サイズに対して小さすぎるオリフィス	D₉₀と自由通過比を検証	3〜4人にアップサイズ×最低D₉₀
日数にわたる徐々の流量減少	鉱物スケールの蓄積	ノズルを外す;白/茶色の堆積物の検査	化学的洗浄;pHを調整するか、スケール抑制剤を追加
ランダムで断続的な詰まり	過大粒子や破片	フィルターを点検し、フィルターの下流でサンプルを収集	ろ過を締める(メッシュを小さくする);上流の劣化を検査する
1ゾーン内のすべてのノズルが同時に詰まります	フィルターの詰まりまたはバイパスが発生している	フィルターΔPを確認してください。フィルター要素の検査	フィルターの清掃・交換;差圧計の機能確認
流れ変化なしのスプレーパターン歪み	非対称摩耗または部分的なオリフィス損傷	拡大によるオリフィスの目視検査	ノズルを交換してください;材料のアップグレードが必要かどうかの評価
流量の増加(圧力が一定の状態で)	研磨摩耗、拡大オリフィス	流量と元の仕様の測定	ノズルを交換してください;より硬い材料や低速を考えてみましょう。
シャットダウン/再起動後のみ詰まり	ダウンタイム中の粒子のラインに沈下する	排水/フラッシュテスト	低い場所に排水弁を設置し、再起動前にフラッシュ;最小流量を増加させる
突然の完全詰まり(ノズル1本)	オリフィスに異物が詰まっている	取り外して点検	上流のろ過を改善する;パイプスケールやガスケットの破片をチェックしてください

現場データからの事例: 石灰岩スラリータンク洗浄システムは、4mmのオリフィスノズルを使用していたにもかかわらず、2〜3日ごとに詰まりが発生しました。調査の結果、D₉₀は実際には1.5 mm(規格内)であることが判明しましたが、システムには再循環ループがあり、粒子の凝集によって最大6 mmのクラスターが形成されました。解決策:凝集体を分割するために直列高せん断ミキサーを追加し、設計レベルにまでD₉₀を下げること。詰まりイベントは月に<回に減りました。

8.FAQ

Q: スラリーの最小オリフィスサイズはどうやって計算すればいいですか?

A: 粒子サイズ解析を得て、D₉₀(粒子の90%が落ちるサイズ)を示します。D₉₀に3を掛けて最小自由通過径を得ます。繊維性スラリーの場合は3.5〜4を掛けます。粒子サイズデータがない場合は、200メッシュ(75ミクロン)の篩テストを粗いフィールド法として使いましょう。200メッシュを超えない粒子は最低でも225〜300ミクロンのオリフィスが必要です。

Q: スラリー用途でフラットファンノズルは使えますか?

A: はい、ただし注意が必要です。フラットファンノズルは楕円形のオリフィスを持ち、非対称の詰まりが起こりやすいです。これらは、より小さくよく分散した粒子(D₉₀ < 300ミクロン)と良好な上流ろ過性を持つスラリーで最も効果的です。より大きな固体や大きな粒子の場合は、フルコーンノズルの方が信頼性が高いです。

Q:「フリーパッセージ」と「オリフィス直径」の違いは何ですか?

A: 自由通過とは、入口、渦室、オリフィスを含むノズル内部の流れ経路全体を通る最小の障害物のない直径のことです。オリフィスの直径は出口の開口部のことです。詰まり耐性については自由通過が重要な基準です。ノズルは5mmのオリフィスを持つかもしれませんが、上流に制限がある場合は2mmの自由通過しかありません。

Q: 摩耗したノズルを交換すべきタイミングはどうやってわかりますか?

A: 適用要件に基づいて許容範囲を明確にしましょう。カバレッジ用途(ダスト抑制、冷却)では、流量を15〜20%増加させるのが通常許容されます。液滴の大きさが重要な精密コーティングや蒸発冷却の場合は、流量増加8〜10%で交換してください。一定圧力で流量を測定し、メーカーの曲線と比較してください。

Q: 手動のバックフラッシュと自動のバックフラッシュ、どちらを使うべきですか?

A: 詰まりリスクの高い連続プロセス(>40%固形物、微細粒子)に対しては、自動バックフラッシュシステムはすぐに元が取れます。ノズルやノズルグループを循環させ、一時的に流れを逆転させたり、空気圧をかけて粒子を除去します。手動バックフラッシュはバッチ処理やダウンタイムをスケジュールできるリスクの低い用途に適しています。

Q: 同じシステム内で異なるノズル材料を混ぜることはできますか?

A: はい、ただし均一なカバレッジを確保するために、一定のオリフィスサイズと流量係数を維持してください。一般的な戦略としては、摩耗が最も激しいゾーンには高級素材(カーバイド、セラミック)を使用し、それ以外の地域には標準材料を使うことです。メンテナンス中の混乱を避けるために場所を記録してください。

Q: どの圧力で操作すればいいですか?

A: 高圧(40〜80 PSI)は霧化や自己洗浄の効果が向上しますが、摩耗速度は増加します。低圧(20〜40 PSI)はノズル寿命を延ばしますが、粒子がオリフィスに沈殿することがあります。ほとんどのスラリー用途では、30〜50 PSIが最適なバランスを提供します。必ずノズルメーカーの定格圧力範囲内に収めてください。

Q: セラミックノズルのウォーターハンマーによる損傷を防ぐにはどうすればいいですか?

A: 3つのアプローチがあります。(1) 15〜30秒かけて圧力を徐々に上げるソフトスタート制御を実装する、(2) 最大運転圧力より15〜20%高く設定した圧力解放弁を設置する、(3) 圧縮時に圧力急上昇を引き起こす空気ポケットの閉じ込めを最小限に抑える配管設計。セラミックノズルの上流にあるクイッククローズバルブは避けるか、サージサプレッサーと組み合わせて使用すべきです。

9.結論と今後のステップ

スラリー用途における効果的な詰まり防止ノズル設計は、4つの工学的原則に帰結します。すなわち、十分な自由通過(3〜4×D₉₀の粒子サイズ)を指定すること、流路が流線型で自己洗浄可能なノズルタイプを選択すること、TCO分析を用いて材料の硬度を摩耗環境に合わせること、そして適切なろ過およびメンテナンスプロトコルを実施すること。

鉱業、化学処理、発電、工業洗浄の現場経験から、これらの原則を実践する施設では、一般的なノズル選択と比べて詰まりによるダウンタイムが60〜80%削減され、ノズルの使用寿命が2〜3×延長されています。

あなたの行動計画:

1. スラリーの特性評価 – 粒子サイズ解析(最低でもD₁₀、D₅₀、D₉₀)を取得し、固体の濃度、粘度、粒子硬度を記録する
2. 最低仕様を計算 – 3× D₉₀ルールを使って自由通過要件を決定;セクション3の比較からノズルタイプを指定する
3. TCO(総生産コスト分析)を実施 – セクション4.2のモデルを用いて材料オプションを比較する;実際のダウンタイムコストも考慮に入れてください
4. ろ過システムの設計 – 自由通過率の1/3から1/2のサイズのフィルターを、流量面積の安全係数3〜5×
5. モニタリングを実施し – 基準流量を設定し、セクション6.3の勧告に従って定期的な検査をスケジュールする

用途特化したアドバイスが必要ですか? 極端な条件(>60%固形物、高研磨性鉱物、200°F>温度、または過激な化学物質)に対応する場合は、当社のアプリケーションエンジニアリングチームにご連絡ください。流量モデリング、摩耗寿命予測、材料適合性解析を依頼いたします。また、現地でのスプレーパターンテストや既存設備のノズル性能監査も提供可能です。

追加リソース:

• スラリー塗布用の無料ノズル選択スプレッドシートをダウンロードしてください
• 特定のスラリー組成に対する摩耗試験データの要求
• 粒子を含む流れにおける異なるノズルタイプのスプレーパターン比較動画を見る
• フィールドアプリケーションエンジニアとの相談を予約する

適切な選択から始め、強力なろ過でバックアップし、積極的にメンテナンスを行うことが大切です。スラリー処理システムはより安定して動作し、メンテナンスチームも感謝し、運用コストもその差を反映します。
