排ガス脱硫システムに最適なノズルタイプ
学べること: スプレー性能、耐摩耗性、総所有コストを基準に、現場データや工学計算に裏付けられた最適なノズルタイプを排ガス脱硫(FGD)システムに選ぶ方法。
目次
- はじめに:なぜノズル選択がFGDシステムの信頼性を決定するのか
- FGD応用における臨界噴霧パラメータ
- FGDシステム向けノズルタイプ比較
- 材料選択と摩耗コスト分析
- 湿式FGDの応用特異的選択
- よくある設置およびメンテナンスのミス
- 調達およびライフサイクルの考慮事項
- FAQ
- 【結論と次の行動】(#9-結論)
1.はじめに:なぜノズルの選択がFGDシステムの信頼性を決定するのか
湿式排ガス脱硫(FGD)システムにおいて、スプレーノズルはSO₂除去効率、石灰石スラリー分布の均一性、長期運用コストに影響を与える最も重要な部品です。石炭火力および産業用ボイラー設置での現場経験から、性能不振のFGD吸収材の60〜70%は、ノズル関連の3つの故障のいずれかに起因すると推定しています。すなわち、侵食によるスプレー角度の狭まり、設計の±10%を超える流量のドリフト、または煙ガス側の乾燥ゾーンによる滴の分布の不均一です。
本ガイドは、FGDシステム設計および後付けプロジェクトでよく見られるギャップ、すなわちエンジニアが中空円錐、スパイラル、タンジェンシャルノズルのトレードオフや、303ステンレス鋼と炭素シリコンの材料選択がpH5.0〜6.0の高固形石灰岩スラリーにおける摩耗寿命にどのように影響するかを理解しずに、従来のノズル仕様を引き継ぐことが多いという点です。一般的なスプレーノズルの概要とは異なり、この記事では定量的な選択基準、実際の摩耗データ、経済的計算を提供し、次のFGDアップグレードやトラブルシューティングプロジェクトに即座に適用できます。
このガイドが解決に役立つこと:
- 気液接触面積を最大化し圧力損失を最小限に抑えるノズルタイプの選択
- 研磨性石灰岩または石灰スラリーサービスにおけるノズルの真の総所有コスト(TCO)の計算
- 予定外の停止やSO₂準拠違反を引き起こす早期ノズル故障の防止
- 異なる負荷条件下で均一な排ガスのカバーを確保するスプレーヘッダーの設計
2.FGD応用における臨界噴霧パラメータ
2.1 流量と液体対気体比(L/G)
ウェットFGDシステムは、通常、入口SO₂濃度や必要な除去効率に応じて、実際の1,000立方フィートあたり10〜20ガロン(gal/1000 acfm)の液体と気体の比率で動作します。スプレーヘッダーの各ノズルは、15〜40 PSIの動作圧力範囲で予測可能な流量を供給しなければなりません。流量と圧力の関係は以下の通りです:
Q = K × √P
ここでQは流量(GPM)、Kはノズル流量係数(オリフィス形状に特有)、Pは圧力(PSI)です。私たちがよく見る重大な誤りは、エンジニアが圧力を倍にすると流量が2倍になると仮定することです。実際には、圧力を20 PSIから40 PSIに上げても流量は1.41×≈2√増加にとどまります。これは、多層スプレーゾーンにおけるヘッダーフロー分布のバランス調整に大きな影響を与えます。
2.2 液滴サイズ分布とサーター平均直径(SMD)
SO₂吸収は、より小さな液滴が単位体積あたりの表面積を増やす気液質量移動プロセスです。レーザー回折(Malvern Spraytec)を用いた現地測定では、効果的なFGDノズルにより800〜2,000ミクロンのソーター平均直径(D₃₂)が得られます。500ミクロン未満の水滴はミスト除去装置に過剰に持ち越されるリスクがあり、2,500ミクロンを超える水滴は急速に落ちすぎてガス流内の停留時間を短くします。
最近の300MW石炭ユニットの改修プロジェクトで、2種類のノズルを比較しました。
- 中空円錐ノズル 25 PSI:D₃₂ = 1,200 ミクロン、スパン = 1.6
- 螺旋ノズル、25 PSI:D₃₂ = 1,450 ミクロン、スパン = 1.9
中空コーン構成はSO₂除去効率を2.5%向上させましたが、その代償としてミスト除去装置の負荷が増加しました。最適な水滴サイズは、吸収体の高さ、排ガスの速度(通常8〜12フィート/秒)、水のバランスの乱れに対する許容範囲によって異なります。
2.3 噴霧角度と被覆の均一性
ほとんどのFGDスプレーヘッダーは、60〜120°の噴霧角度を持つノズルを使用しています。重要な工学的課題は、過度な重なり(ポンプ出力の無駄)や乾燥ゾーン(SO₂のスリップを許す)なしに排ガスを完全にカバーするためのノズル間隔です。直径Dの円筒形吸収材の場合、リングヘッダーのノズル間の間隔Sは推定できます:
S = × sin(θ/2) / N

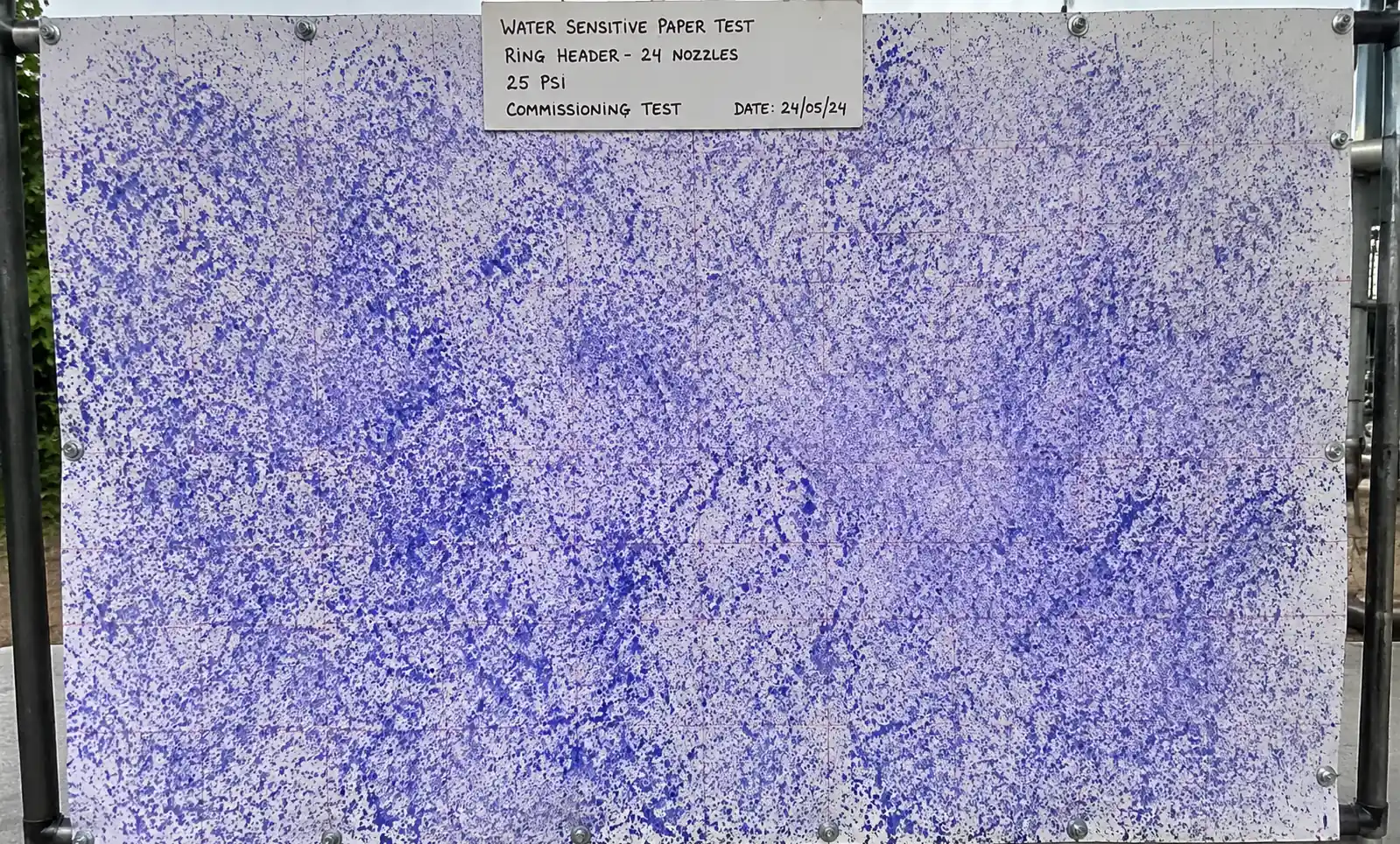

ここで θ は噴霧角、N はリングごとのノズル数です。実際には、エッジ効果や流量の不均衡を考慮して、噴霧周辺で10〜15%の重なりを推奨しています。私たちが使う現場検証方法の一つは、冷却試運転中に吸収体の内部の垂直フレームに水感性紙を取り付けて実際のカバレッジをマッピングすることです。
2.4 詰まり抵抗と自由通過直径

FGDサービスにおける石灰石スラリーには、通常10〜20wt%の固体が含まれ、粒子サイズは最大200メッシュ(74ミクロン)です。頻繁な詰まりを避けるために、ノズルのオリフィスまたはフリーパッセージ径は最大粒径の少なくとも3×であるべきであり、標準的な石灰岩スラリーでは最低でも6〜8mm(0.24〜0.31インチ)のオリフィスが必要です。接線ノズルやスパイラルノズルは、ファインスプレー中空コーンノズルよりも自由通路が大きいため、上流のろ過が悪いシステムや石膏のスケーリング傾向が低いシステムではより寛容です。
3.FGDシステム向けノズルタイプ比較
3.1 パフォーマンス概要表
| ノズルタイプ | スプレーパターン | 典型的なSMD(ミクロン) | 詰まり耐性 | 圧力降下 | 相対摩耗率 | ベストユースケース |
|---|---|---|---|---|---|---|
| ホローコーン | 環状リング、周囲で高速 | 800–1,400 | 中(ストレーナーが必要) | 中(20–35 PSI) | ハイ(渦流室内の乱流) | 高いSO₂除去効率、クリーンなスラリーサービス |
| スパイラル(フルコーン) | 立体円錐形パターン、広角 | 1,200–2,000 | 高(大きな自由通路) | 低圧(15–25 PSI) | ロー(接線流路) | 高固形物スラリー、メンテナンス優先度の軽減 |
| 側線項目 | 接線ポートによる空洞円錐 | 1,000–1,800 | 非常に高い(内部ベーンなし) | 低圧(12–20 PSI) | 非常に低い(インピンジメントなし) | 厳しい研磨性能、最長寿命 |
| 空気アトマイズ | 細かい霧、二重流体 | 50–300 | 低(詰まりやすい) | 高(圧縮空気が必要) | 中 | パイロットシステム、研究、標準的なFGDではない |

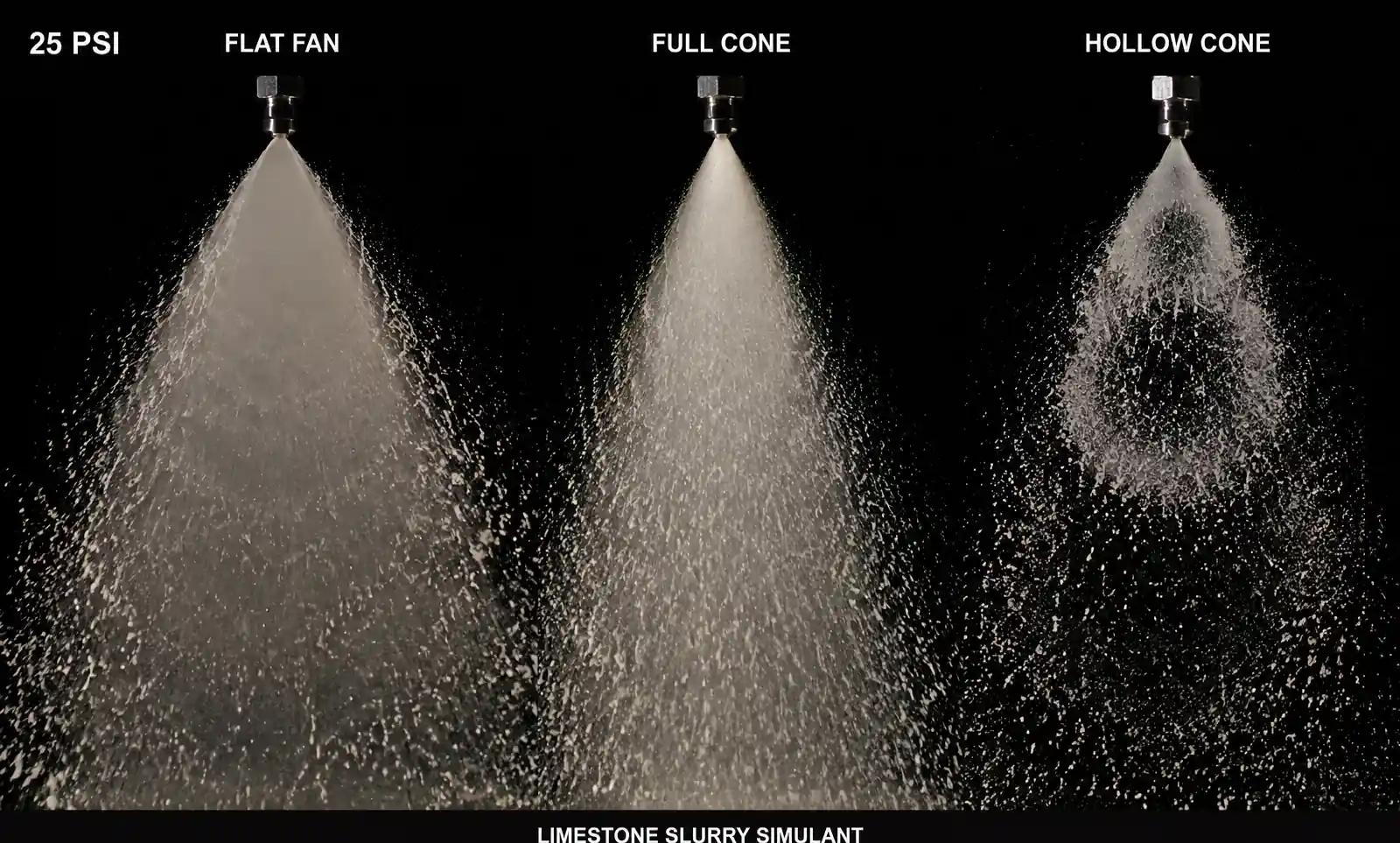

3.2 中空コーンノズル:高効率、高いメンテナンス
中空の円錐ノズルは渦室内で渦巻く流れを発生させ、薄く高速の環状噴霧パターンを作り出します。この形状により、液滴表面積と気液相互作用が最大化され、中空コーンノズルは>95%のSO₂除去効率を目指すFGDシステムのデフォルト選択肢となっています。しかし、渦室は特に角を持つ石英や未反応の石灰岩粒子を含むリサイクル石膏スラリーでは、侵食的な摩耗を受けやすいです。
中西部の発電所で実施した摩耗研究によると、316Lのステンレス鋼中空コーンノズルは、pH5.5の15wt%石灰石スラリーで8,000時間運転後に流量が15〜20%増加しました。摩耗したオリフィスの直径は12.5mmから13.8mmに増加し、噴霧角度が90°から約75°にずれ、吸収カバーの不均一さが生じました。これらのノズルをシリコンカーバイドインサートに交換すると、使用期間が32,000+時間に延び、流量ドリフトは<5%です。
重要な工学的洞察: 中空コーンノズルは、SO₂除去効率が主な制約であり、四半期ごとのポータブル流量計点検を通じて流量や噴霧角度の劣化を追跡する堅牢な予防保守プログラムがある場合に理想的です。
3.3 スパイラルノズル:高固形物サービスのための頑丈な働き馬
スパイラル(またはフルコーン)ノズルは、螺旋状の内部通路を利用してスラリーに回転エネルギーを与え、渦室を持たずに固体の円錐形噴霧を発生させます。内部流路が広く急な曲がりがないため、スパイラルノズルは侵食や詰まりに対して非常に強いです。その代償として、液滴の大きさが粗くなり(SMDは通常1,200〜2,000ミクロン)、単位スプレー体積あたりのSO₂質量伝達効率がやや低下します。
500MWユニットでの比較試験では、下部2つの噴霧レベル(循環ポンプの吸引位置によりスラリー固形物負荷が最も高い部分)で中空コーンノズルをスパイラルノズルに交換しました。その結果、メンテナンス期間は6ヶ月から18ヶ月に延長され、ノズル関連の予定外の停止は年間3回からゼロに減少しました。SO₂除去効率のわずかな低下(97.2%から96.8%)は、プラントのコンプライアンスマージンを考慮すると許容範囲でした。
現場適用注意: スパイラルノズルは、>15 wt%スラリー固形物、上流ろ過が不十分な場合、または圧力変動でスケールが動いてスプレーヘッダーを通過するサイクル/荷重追従モードで運転するプラントで好まれます。

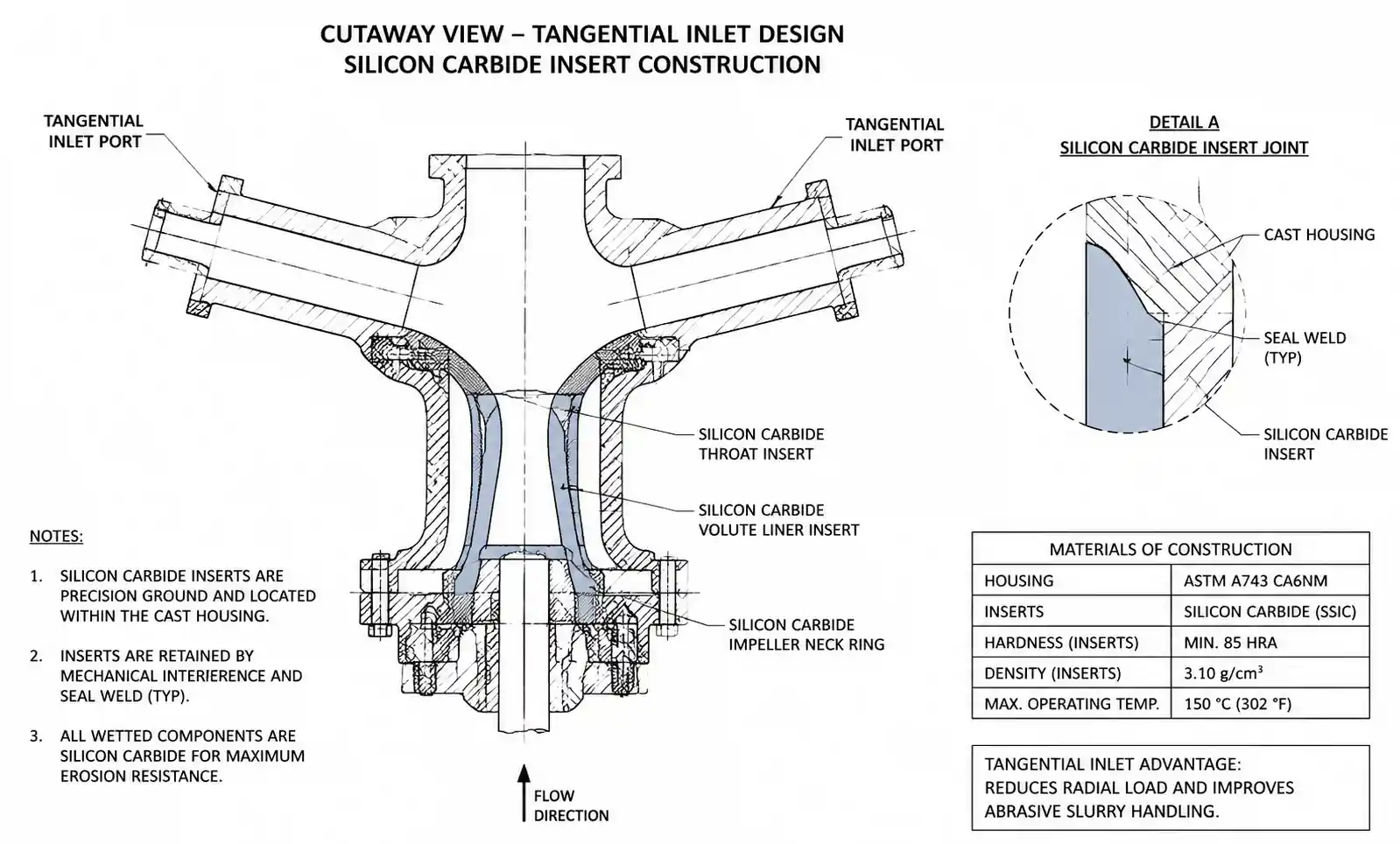

3.4 タンジェンシャルエントリーノズル:最大寿命

接線入口ノズルは、円筒形の渦巻き室に接する位置に位置する1つ以上の入口ポートを備えています。この設計はボルテックスノズルに似た中空のコーンスプレーパターンを作り出しますが、内部ベーンや鋭いインピンジメント面を持たず、油圧ノズルタイプの中で最も摩耗率が低いです。最大2wt%のフライアッシュキャリーオーバーを含むリサイクル石膏スラリーを用いた研磨作業では、セラミックインサートでタンジェンシャルノズルは40,000〜50,000時間の使用寿命を達成できます。
主な欠点はコストです。シリコンカーバイドやアルミナセラミックインサートを用いた接線ノズルは、標準の316SSスパイラルノズルより通常3〜5×高いです。しかし、吸収材の挿入費用、足場設置、停電時の発電損失、摩耗ノズルの廃棄費用を考慮すると、総所有コストは重度の用途では接線型セラミックノズルを有利に働くことが多いです。
経済計算の例:
- 標準316SS中空コーン: ノズルあたり$85、寿命8,000時間、40,000時間以上5回の交換=$425 + $12,000の労務(推定)= $12,425
- 接線SiCノズル: ノズルあたり420ドル、寿命40,000時間、交換1回 = $420 + 2,400ドルの労務 = ノズル位置あたり$2,820
400ノズル吸収装置の場合、予期せぬ停電によるコンプライアンスペナルティの回避は含めて、10年間でライフサイクルで380万ドル以上の節約が実現します。
4.材料選択と摩耗コスト分析
4.1 材料特性比較
| 素材 | 硬度(HV) | 相対的な摩耗寿命 | コスト倍 | 適切なpH範囲 | 典型的な故障モード |
|---|---|---|---|---|---|
| 303/304 ステンレス | 170–220 | 1.0×(基準値) | 1.0× | pH > 4.5 | オリフィスエッジの侵食、ピッティング腐食 |
| 316Lステンレススチール | 170–220 | 1.2× | 1.3× | pH > 4.0 | 侵食、塩化物耐性の向上 |
| 17-4 pH ステンレス(H900) | 400–450 | 2.5× | 2.0× | pH > 5.0 | 侵食の減少、熱衝撃による亀裂の発生 |
| カーバイドシリコン(SiC) | 2,400–2,800 | 8–12× | 4–6× | pH 1–14 | 圧力の急上昇や衝撃による脆性骨折 |
| アルミナセラミック(Al₂O₃) | 1,500–1,800 | 5–8× | 3–5× | pH 2–12 | 徐々の侵食で、SiCよりも脆さが少ない |
| タングステンカーバイド(WC) | 1,400–1,800 | 6–1×0 | 5–8× | pH > 6.0(酸に敏感) | 優れた侵食性、低pHでのバインダー腐食 |
4.2 FGD運用における摩耗機構
水の噴霧システムとは異なり、FGDノズルは化学的に攻撃的で研磨性のあるスラリー環境で動作します。主な摩耗機構は以下の通りです:
-
侵食性摩耗: 角ばった石灰岩粒子(モーズ硬度3)と被収フライアッシュ(シリカ/アルミナのモーズ5–7)が、10〜25 m/sの速度でオリフィスエッジや内表面に衝突します。侵食速度は粒子速度に比例し、2.5〜3.0倍にスケールするため、スラリー速度が2×増加すると6〜8×の摩耗が速くなります。
-
腐食による侵食: pH 5.0–6.0では、ステンレス鋼上の受動酸化膜が粒子衝撃によって継続的に除去され、新鮮な金属が酸性攻撃にさらされます。この相乗効果により、純粋な機械的侵食と比べて摩耗が30〜50%加速します。
-
キャビテーション: FGDサービスではあまり一般的ではありませんが、設計の不十分な再循環ポンプ吸引配管や、ノズルが定格圧力を大きく超えて作動した場合に発生することがあります。キャビテーション損傷は、オリフィス出口付近に凹んだスポンジ状の表面として現れます。
4.3 フィールドデータ:316Lとシリコンカーバイドの摩耗寿命
350MWの石炭火力ユニットで、2.5%硫黄炭を燃焼し、石灰岩強制酸化(LSFO)FGDシステムを用いて計測を行い、計測器を設置しました。運転条件:固形物18重、pH 5.8、噴霧圧力25 PSI、年間6,500時間の運転時間。流量と噴霧角度は、校正済みタービン流量計と高速ビデオ噴霧画像を用いて6か月ごとに測定されました。

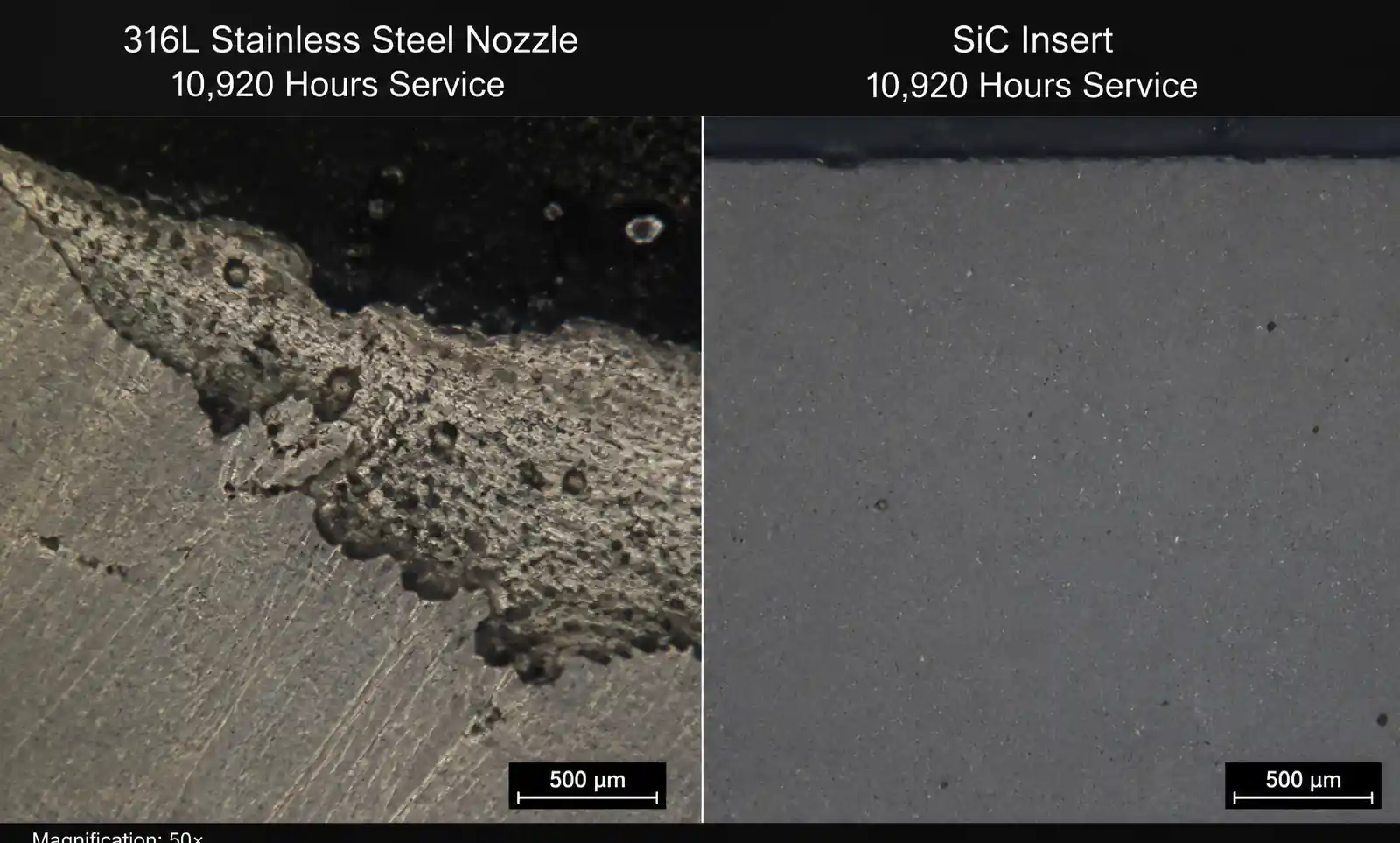

18ヶ月(10,920時間)後の結果:
- 316Lノズル: 流量が18.2%増加(45.0 GPMから53.2 GPM)、噴霧角度が90°から72°に狭まり、目に見えるオリフィスの摩耗と非対称な噴霧パターンが観察されました
- SiCノズル: 流量が2.1%増加(45.0 GPMから46.0 GPM)、噴霧角度は88–90°で安定、50×顕微鏡下で目に見えるオリフス摩耗なし
これらの摩耗曲線を外算すると、316Lノズルは約12,000時間で寿命切れ(>15%のフロードリフトと定義)に達し、SiCノズルは60,000時間を超えていると推定されます。これは実際の摩耗寿命比が約5:1であり×ベンチスケールのスラリーポット試験で示唆される8〜12とは異なることを意味します。この差異は、フルスケールでの保護境界層効果や夜間や週末の断続的な低負荷運転を反映していると考えられます。

5.湿式FGDの用途別選択
5.1 石炭燃料ユーティリティボイラー(300–1,000 MW)
システム特性: 高SO₂入口(1,500–3,000 ppm)、連続ベースロード運転、石灰岩スラリー15–20wt%固形物、強制酸化石膏、厳格な出口制限(<50 ppm SO₂、しばしば<20 ppm)。
推奨ノズル選択:
- 上部噴霧レベル(1–3): 中空コーンまたはスパイラルノズル、316Lまたは17-4 pHステンレス、90–120°の噴霧角度、SO₂除去の95–98%を想定して設計
- より低いスプレーレベル(4–6): SiCインサート付きの螺旋またはタンジェンシャルノズル、60–90°のスプレー角度、洗浄および最終研磨用に設計

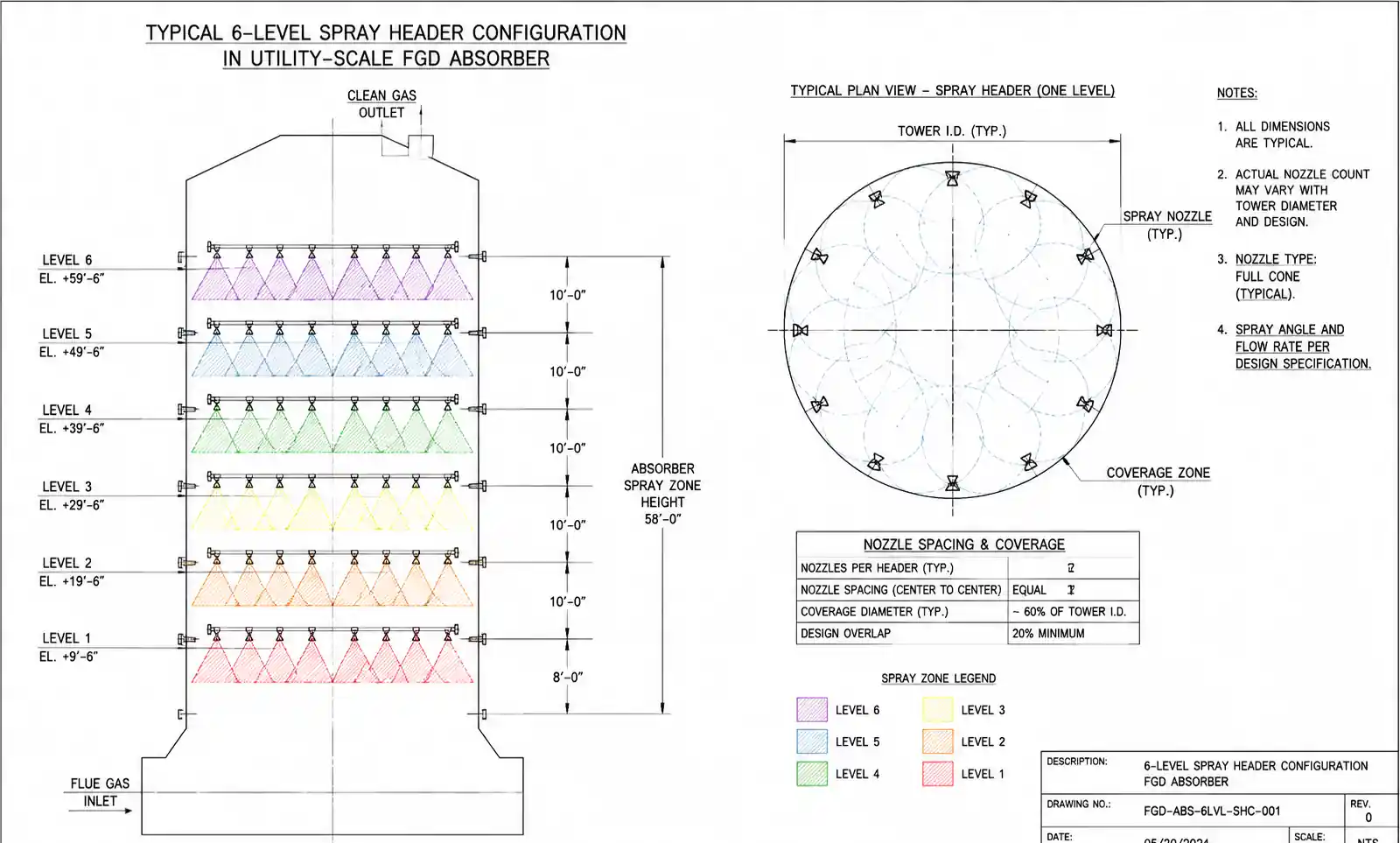

- 典型的なノズル数: 合計300〜600個のノズル、4〜6段階の噴霧レベル、作動圧力20〜30 PSI、オリフィス直径8〜12 mmです
選択理由: 上位レベルで比較的きれいなスラリーが見られ、中空コーンノズルの高い質量移動効率の恩恵を受けます。低レベルはスラリーの再循環で固形物負荷が高く、耐摩耗材料が必要です。ノズルの種類を分けることで、SO₂除去コストとメンテナンスコストの両方を最適化できます。
5.2 産業用ボイラーおよびプロセスヒーター(<100 MW)
システム特性: 中程度のSO₂吸入口(500–1,500 ppm)、可変負荷、マグネシウム強化石灰または石灰岩、吸収器の停留時間の短縮、予算制約の保守。
推奨ノズル選択:
- 単一または二重噴霧レベル: スパイラルノズル、316Lステンレス、90°噴霧角、作動圧力15–25 PSI、オリフィス10–12 mm
- ノズル数: 排ガス流量と入口SO₂により40〜120ノズル
選択理由: スパイラルノズルは、産業用FGDシステムで一般的な<95%のSO₂除去ターゲットに対して、コスト、詰まり耐性、そして十分な液滴細さの最良のバランスを提供します。よりシンプルな内部形状はスラリー品質の時折の変動に耐え、予備部品の在庫も削減します。
5.3 改修およびアップグレードプロジェクト
既存のFGDシステムを後付けして、より厳密なSO₂制限や燃料切り替え(例:低硫黄から高硫黄石炭への切り替え)を行う際、エンジニアは共通の課題に直面します。すなわち、スプレーヘッダーや吸収装置内部が固定されているため、ノズルや噴霧レベルを増やす選択肢が制限されているのです。
アップグレード戦略:
- 上部レベルでスパイラルを中空コーンノズルに置き換え、スプレーゾーンを追加せずに質量移動効率を5〜10%向上させる。ヘッダーの圧力定格が高い圧力損失に耐えられるか確認してください。
- オリフィス直径を1段階拡大する(例:10 mm→12 mm)して、同じヘッダー圧力で総スラリー流量を増加させる。これは循環ポンプにヘッドマージンがある場合に有効です。ポンプの曲線とモーター負荷を確認してください。
- すべてのノズルにSiCインサートに切り替えて、スプレー性能を長期的に固定する。侵食による流れのドリフトは、コンプライアンスマージン劣化の隠れた原因の一つです。

6.よくある設置およびメンテナンスのミス
6.1 誤った向きでのノズル取り付け
多くの中空円錐や接線ノズルには、特定の回転方向を持つ内部の渦巻き室があります。ノズルを180°回転からずらして設置すると、噴霧パターンがずれたり、流量が10〜15%減少したりする可能性があります。停電時に、マーキングが不明瞭だったり、ノズル設計に不慣れな現場スタッフがスプレーレベル全体を逆さまに設置するケースもあります。
ベストプラクティス: ヘッダーパイプにノズルの向きをステンレス製のタグや彫刻された向き矢印で永久的に示してください。メンテナンス作業パッケージには向き写真やトルク仕様を含めてください。トルクレンチを使って、セラミックインサートの割れを防ぐために過度に締め付けてください。
6.2 設置後の流量検証の怠慢
停電後のFGD性能低下のよくある原因は、吸収装置を密封する前に個々のノズル流量を確認しなかったことです。製造公差、設置損傷、ヘッダー内のゴミなどにより、個々のノズルがターゲットから20〜30%ずれて流れ、排ガス内にホットスポットができることがあります。
ベストプラクティス: コールドコミッショニング時や大規模なノズル交換後、各ノズルの流量を測定するには、校正済みの収集バケツとストップウォッチ方式(低技術ながら効果的)または、各ノズルの上流のヘッダーにクランプされた超音波流量計を用いて測定してください。ホットコミッショニングに進む前に、目標から>10%ずれて流れているノズルを点検または交換の対象としてフラグを立ててください。
6.3 摩耗によるスプレー角度のドリフトを無視する
ノズルが流れ続けても、侵食的な摩耗により噴霧角度やパターンの均一性が±15%の交換基準を超える前に変化します。90°から70°まで装着された中空のコーンノズルは流量検査に合格しても、吸収体の中心部を覆い隠したままにし、SO₂が滑り、隣接するノズルに局所的な過負荷が生じることがあります。
ベストプラクティス: 12〜18か月ごとに高速ビデオイメージングや水感性紙テストを用いて噴霧角度を監視する予防保全プログラムを確立すること。これに加えて、携帯型流量計のチェックを組み合わせて、ご自身のスラリー化学やノズルタイプに応じた摩耗曲線のデータベースを構築しましょう。このデータを活用して交換間隔を予測し、予定外の停電を回避しましょう。
6.4 流量バランスを理解せずにノズルタイプの混合
コスト削減のため、一部のオペレーターは低コストのスパイラルノズルと中空コーンノズルを同じスプレーヘッダーに混用しています。これらのノズルタイプは流量係数Kが異なるため、均等な流量分布を実現するには異なるオリフィスサイズや、あるノズルタイプで最適でない圧力で動作する必要があります。
ベストプラクティス: スプレーレベルごとに単一のノズルタイプを使用してください。種類を混ぜる必要がある場合は、市販のスプレーヘッダー設計ソフトウェア(または流量-圧力方程式に基づくカスタムスプレッドシート計算)を用いてヘッダー油圧をモデル化し、設計操作圧力下ですべてのノズルで±5%の流量均一性を確保してください。

7.調達とライフサイクルの考慮事項
7.1 OEMとアフターマーケットノズルの違い
純正機器メーカー(Spraying Systems Co.、Lechler、BETE、Ikeuchi)は、性能曲線、材料認証、トレーサビリティが文書化された精密製造ノズルを提供しています。アフターマーケットのサプライヤーは30〜50%のコスト削減を提供できますが、品質管理の変動やスプレー性能の不確実性があります。
リスク管理の観点からは、SO₂除去効率がコンプライアンス限界と密接に結びつく重要な上位スプレーレベルには純正ノズルを推奨し、スプレーの均一性があまり重要でない低洗浄レベルには検証済みアフターマーケットノズルを検討します。必ず認証済み材料試験報告書(MTR)を請求し、設置前に入荷ノズルの流量試験をベンチで行ってください。
7.2 リードタイムと在庫戦略
標準の316SSノズルは通常2〜4週間で発送されます。カスタムジオメトリやセラミックインサートノズルは8〜12週間のリードタイムを要することがあります。400ノズルの吸収装置については、最低限以下の予備在庫を維持することをお勧めします:
- 全ノズルの10%(40ユニット)を定期交換用
- 緊急停電対応用の完全な散布レベル(60〜100ユニット)が1回
予備ノズルは、ネジ接続部に保護キャップを付けて、清潔で乾いた場所に保管してください。セラミックインサートノズルは衝撃による損傷を防ぐために個別に巻き付けるべきです。
7.3 パフォーマンス文書化と継続的改善
多くのFGDシステムで、ノズル性能の体系的な記録は時間経過とともに確認されています。これにより、交換間隔の最適化、アップグレードの正当化、効率低下のトラブルシューティングが難しくなります。
推奨される文書:
- 設置時の流量および噴霧角度(各ノズル(または統計的にサンプリングされたサブセット)
- ポータブル流量計を用いた定期的(6〜12か月ごとの)流量測定
- コールドコミッショニング中のスプレーパターンの写真
- 材料認証およびトレーサビリティコード
- 各ノズルの設置日および稼働時間
このデータを活用して実際の摩耗寿命を計算し、メーカーの主張を検証し、材料アップグレードのビジネスケースを構築しましょう。私たちの経験では、ノズル性能を体系的に追跡するプラントは、交換スケジュールの最適化とスラリー化学異常の早期検出により、FGDの運用コストを15〜20%削減しています。

8.FAQ
Q: FGD吸収材に必要なノズルの数はどうやって計算すればいいですか?
A: まず、入口SO₂濃度とターゲット除去効率に基づいて必要な液体と気体の比率(通常10〜20ガロン/1000 acfm)を基準にしてください。排ガス流量に掛ければ総スラリー流量(GPM)が得られます。ノズル流量表から設計圧力下のノズルあたりの流量で割ると、最小ノズル数が得られます。ターンダウンマージンと将来のファウルを考慮して10〜15%の増加。均一なガスカバーを確保するために、ノズルをスプレーレベルに分散させてください。セクション2.3の噴霧角重なり計算を使って間隔を確認してください。
Q: ノズルを追加せずにFGDノズルを高圧で操作して流量を増やすことはできますか?
A: はい、しかし収益逓減と摩耗の増加が続きます。流量は圧力の平方根(Q ∝ √P)に比例して増加するため、圧力を倍増しても流量は1.41×増加します。侵食摩耗率は速度が2.5〜3.0倍にほぼ増加するため、ノズル寿命を3〜4倍短くする一方で×流量は40%増える程度です。ノズルを追加するか、より大きなオリフィスサイズにアップグレードする方が、通常はコスト効率が良いです。
Q: 塩化物蓄積を伴う強制酸化FGDシステムのノズルに最適な材料は何ですか?
A: 塩化物によるピッティングや応力腐食割れは、高塩化石炭を処理したり、>500ppm塩化物を含む補水を受け取るFGDシステムで懸念されます。塩化物のサービスには、304/316ステンレスから317L、二重ステンレス鋼(2205)、または6モリ合金(AL-6XN)にアップグレードしてください。最も重度の塩化物曝露(スラリーで>2,000 ppm)に対しては、炭化ケイ素またはアルミナセラミックインサートが塩化物の攻撃に免疫があり、最も長い使用寿命を提供します。
Q: FGDノズルはどのくらいの頻度で交換すべきですか?
A: 交換間隔はスラリーの研磨度、操作圧力、材料の選択によって異なります。一般的なガイドラインとして:
- 316Lステンレス、15 wt%石灰岩スラリー:8,000〜12,000時間
- 17-4 PH ステンレス:15,000〜20,000時間
- カーバイドまたはアルミナセラミック:40,000〜60,000時間
固定された時間間隔を使うのではなく、流量のドリフト>10–15%)や噴霧角度の変化>設置時ベースラインから10°の変化によって引き起こされる条件ベースの交換を実施します。
Q: なぜ上流のろ過が適切にあってもノズルが詰まるのでしょうか?
A: FGDノズルの詰まりは、しばしば懸浮固形物の詰まりではなく、石膏のスケーリングが原因です。ノズル内部の局所的な低速ゾーン(再循環渦、デッドゾーン)では、石膏が沈殿し、徐々に蓄積することがあります。これは石膏の飽和度が高い強制酸化システムでより一般的です。周期酸洗浄(阻害塩酸)や低負荷時の予防的な水洗浄は、スケーリングを減らすことができます。慢性的なスケーリング問題には、内部流路が流線型(接線型設計)や大きめのオリフィスサイズのノズルを検討し、より高い速度を維持し沈下を防ぐことができます。
9.結論
排ガス脱硫システムに最適なノズルタイプと材料を選ぶには、SO₂除去効率、摩耗寿命、詰まり耐性、総所有コストのバランスを取る必要があります。現場データとユーティリティ規模のFGD設置を並べて比較した結果、以下の選択ガイドラインを導き出すことができます。
-
高効率用途(>95%のSO₂除去)およびスラリー品質の厳格な管理において: 316Lまたは17-4 pHのステンレス製中空コーンノズルは、液滴の細かさと質量伝達性能が最適です。8,000〜15,000時間の交換間隔を計画しましょう。
-
高固形物スラリーや予算制約のあるメンテナンスには: スパイラルノズルは優れた詰まり防止性と耐久性を提供しますが、やや粗い液滴の代償として耐久性を上げます。90〜95%の除去を目指す産業用FGDシステムに適しています。
-
激しい研磨作業での最大摩耗寿命を目指す:シリコンカーバイドまたはアルミナインサートを用いた接線入口ノズルは40,000〜60,000時間の耐用時間を達成できます。初期費用の増加は、サイクルや高固形物用途での停電頻度の減少とライフサイクルコストの低さによって正当化されています。
